申请日2018.10.10
公开(公告)日2019.01.18
IPC分类号C02F1/24
摘要
本发明属于污水处理设备领域，特别是一种浅层气浮污水过滤器，包括池体、支架和布水机构，池壁的上表面周向设置旋转轮跑道板，所述的旋转轮跑道板与旋转架配合连接，旋转架上设置有旋转驱动装置，控制旋转架上的旋转轮在旋转轮跑道板上作周向运动，池体中部由外向内依次同心设置有旋转桶、固定桶、水位调节桶和污泥桶，旋转桶的外侧均匀焊接有清水提水管，布水机构位于污泥桶的上部，支架上安置一溶气管和回流泵。本发明产品净化池浅，污水在气浮池中的停留时间仅为3‑5min，但表面有足够的浮渣储备空间，特别适用高浓度污水的处理。体积小，溶气效率达到95%以上，结构紧凑，设备占地面积小，效率高。
权利要求书

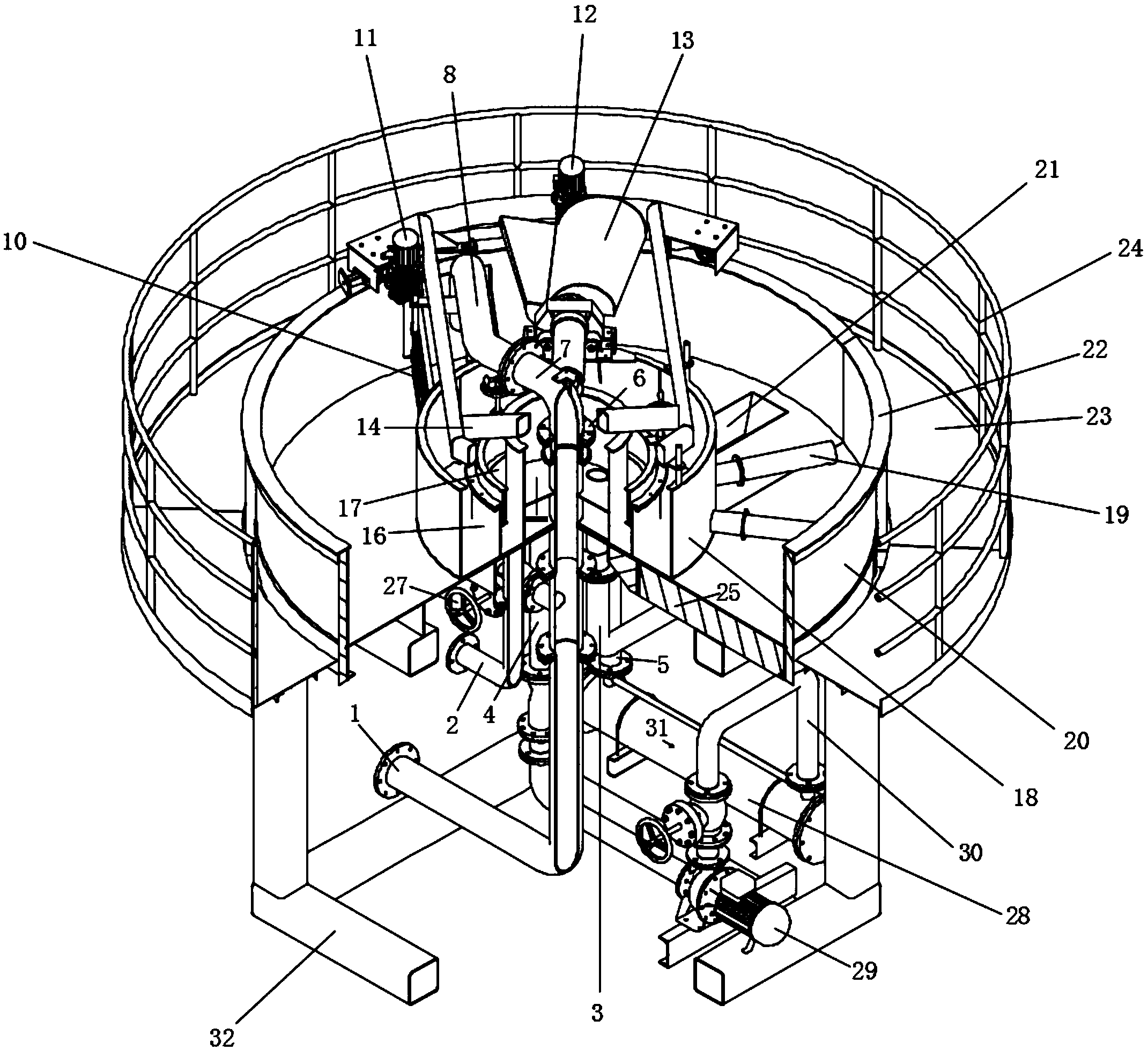

1.一种浅层气浮污水过滤器，包括池体、支架和布水机构，所述的池体位于支架上部，所述的池体呈镂空圆柱体，其特征在于，池壁的上表面周向设置旋转轮跑道板，所述的旋转轮跑道板与旋转架配合连接，旋转架上设置有旋转驱动装置，控制旋转架上的旋转轮在旋转轮跑道板上作周向运动，所述的池体中部设置有旋转桶，所述的旋转桶与池体同心设置，所述的旋转桶的外侧均匀焊接有清水提水管，所述的旋转桶的内部设置有固定桶，所述的固定桶的内部设置有污泥桶，所述的旋转桶、固定桶和污泥桶同心设置，所述的布水机构位于污泥桶的上部，所述的布水机构包括旋转受电器、旋转装置、旋转弯头和混合水布水管，所述的旋转受电器与旋转装置连接，并且控制旋转装置作周向运动，所述的混合水布水管包括上端布水管和下端进水管，上端布水管与旋转弯头的一端连接，下端进水管与旋转弯头的另一端连接，所述的下端进水管延伸到支架的下部，由支架支撑，下端进水管的管口为污水入口，所述的旋转装置固定连接在下端进水管的上部;
支架上通过工型钢固定安置一溶气管，所述的溶气管的管壁上开设一压缩空气入口，溶气管的一端为溶气水入口，另一端为溶气水出口，溶气水入口和溶气水出口通过一平行于溶气管的平衡管连接;
支架上安装一回流泵，回流泵与回流管道连接，回流管道上位于池体下部为回流泵入口;
清水提水管与清水管道连接，所述的清水管道下部为清水出口。
2.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，所述的支架为井字架。
3.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，所述的池体外部沿着池体外壁下端部周向设置一走道板，所述的走道板与池体外壁铰接，所述的走道板的外侧沿着走道板外周焊接有栏杆。
4.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，所述的固定桶的内部设置有水位调节桶，水位调节桶位于污泥桶的外部，并与污泥桶同心设置。
5.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，所述的旋转桶的上部还设置一污泥斗，污泥斗的底部设置排泥口，排泥口与污泥管道连接，所述的污泥管道下端部为污泥出口，污泥斗的上部设置撇泥勺，所述的撇泥勺与撇泥电机连接并受撇泥电机驱动，所述的撇泥电机和撇泥勺均与旋转架固定连接，撇泥勺随着旋转架同步转动。
6.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，池体下部还设置有沉淀物排空槽，池体底部设置开设一沉淀物排空口，所述的沉淀物排空口与沉淀物排空槽配合，池体底部的污泥沉淀物被刮板刮至沉淀物排空槽内。
7.根据权利要求1所述的浅层气浮污水过滤器，其特征在于，所述的池体底部还设置有加强筋板，所述的混合水布水管配套安装有混合水缓冲栅，所述的混合水缓冲栅与池体垂直排布，所述的回流泵与溶气管通过溶气水管道连接，所述的溶气水管道上设置有溶气水释放转盘;回流泵上设置有回流泵阀门。
说明书
一种浅层气浮污水过滤器
技术领域
本发明属于污水处理设备领域，特别是一种浅层气浮污水过滤器。
背景技术
对于自来水澄清、生活废水及工业污水的处理，目前普遍使用气浮技术，即利用过饱和溶气水，在常压下与待处理的原水混合后形成大量的微气泡，该气泡在上浮过程中作为载体与原水中的悬浮物接触，而将其带至水面后再进行撇除，使水质净化去污，但由于溶气水是从池底直接进入池内，对池水干扰很大，为了使水质澄清，现有的污水过滤器的池体的有效水深均需在2米以上，因而存在池体高大，耗材多，占地面积大，自动化程度低，水在池内停留时间长，安装、检修和清理费劲，单位容积的净水效率较低等缺点。
发明内容
本发明为了克服上述技术问题的不足，提供了一种浅层气浮污水过滤器，可以完全解决上述技术问题。
解决上述技术问题的技术方案如下：
一种浅层气浮污水过滤器，包括池体、支架和布水机构，池体位于支架上部，池体呈镂空圆柱体，池壁的上表面周向设置旋转轮跑道板，旋转轮跑道板与旋转架配合连接，旋转架上设置有旋转驱动装置，控制旋转架上的旋转轮在旋转轮跑道板上作周向运动，池体中部设置有旋转桶，旋转桶与池体同心设置，旋转桶的外侧均匀焊接有清水提水管，旋转桶的内部设置有固定桶，固定桶的内部设置有污泥桶，旋转桶、固定桶和污泥桶同心设置，布水机构位于污泥桶的上部，布水机构包括旋转受电器、旋转装置、旋转弯头和混合水布水管，旋转受电器与旋转装置连接，并且控制旋转装置作周向运动，混合水布水管包括上端布水管和下端进水管，上端布水管与旋转弯头的一端连接，下端进水管与旋转弯头的另一端连接，下端进水管延伸到支架的下部，由支架支撑，下端进水管的管口为污水入口，旋转装置固定连接在下端进水管的上部;
支架上通过工型钢固定安置一溶气管，溶气管的管壁上开设一压缩空气入口，溶气管的一端为溶气水入口，另一端为溶气水出口，溶气水入口和溶气水出口通过一平行于溶气管的平衡管连接;
支架上安装一回流泵，回流泵与回流管道连接，回流管道上位于池体下部为回流泵入口;
清水提水管与清水管道连接，清水管道下部为清水出口。
进一步地说，支架为井字形架。池体外部沿着池体外壁下端部周向设置一走道板，走道板与池体外壁铰接，走道板的外侧沿着走道板外周焊接有栏杆，便于清洗和检修。
进一步地说，固定桶的内部设置有水位调节桶，水位调节桶位于污泥桶的外部，并与污泥桶同心设置。
进一步地说，旋转桶的上部还设置一污泥斗，污泥斗的底部设置排泥口，排泥口与污泥管道连接，污泥管道下端部为污泥出口，污泥斗的上部设置撇泥勺，撇泥勺与撇泥电机连接并受撇泥电机驱动，撇泥电机和撇泥勺均与旋转架固定连接，撇泥勺随着旋转架同步转动。
进一步地说，池体下部还设置有沉淀物排空槽，池体底部设置开设一沉淀物排空口，沉淀物排空口与沉淀物排空槽配合，池体底部的污泥沉淀物被刮板刮至沉淀物排空槽内。
进一步地说，池体底部还设置有加强筋板，混合水布水管配套安装有混合水缓冲栅，混合水缓冲栅与池体垂直排布，回流泵与溶气管通过溶气水管道连接，溶气水管道上设置有溶气水释放转盘。溶气水释放转盘27的作用是控制压力释放到空气大气压力;回流泵29上设置有回流泵阀门以便于检修和维护方便。采用高效无堵塞释放转盘，维护简单，释气率95%以上。
本发明的有益效果是：
本发明提供了一种浅层气浮污水过滤器，具有以下优点：
(1)净化池浅，污水在气浮池中的停留时间仅为3-5min，但表面有足够的浮渣储备空间，特别适用高浓度污水的处理。
(2)独特的溶气系统设计，体积小，溶气效率达到95%以上，结构紧凑，设备占地面积小，效率高。
(3)处理能力大，表面负荷为8-15m3/m2/h。
(4)设置有自动水位调节装置，流量适应范围大，刮起的浮渣含固率高;采用液位控制自动排渣，浮渣含水量98%以下。
(5)拼装式结构，便于运输、安装和搬迁。
(6)刚性大，仅需一“井”字形混凝土梁支撑，不需构筑平台，因此土建费用低。
