申请日2018.10.10
公开(公告)日2019.01.01
IPC分类号C02F1/52; C02F3/12
摘要
本发明公开了一种好氧生物废水初步处理设备节能重置装置，其结构包括节能重置装置、排水管、箱体、控制盒，节能重置装置水平安装于箱体的内部，本发明通过废水排入水位管内部，通过废水对倾斜盘进行冲击，经过倾斜盘上的碳酸氢钠与游离的铜离子发生化学反应生成碱式碳酸铜沉淀，在推动摇摆刷板进行排废水，将废水导入曝气池中，保护曝气池中的好氧生物不会被游离的铜离子抑制，保证好氧生物不会减少，使得废水中的有机物和无机物处理干净，经过移动侧板对废水表面好氧生物推动，同时再由弧刮板推着好氧生物对分层垫挤压，后进入收集存储箱进行存储，节省了资源。
权利要求书

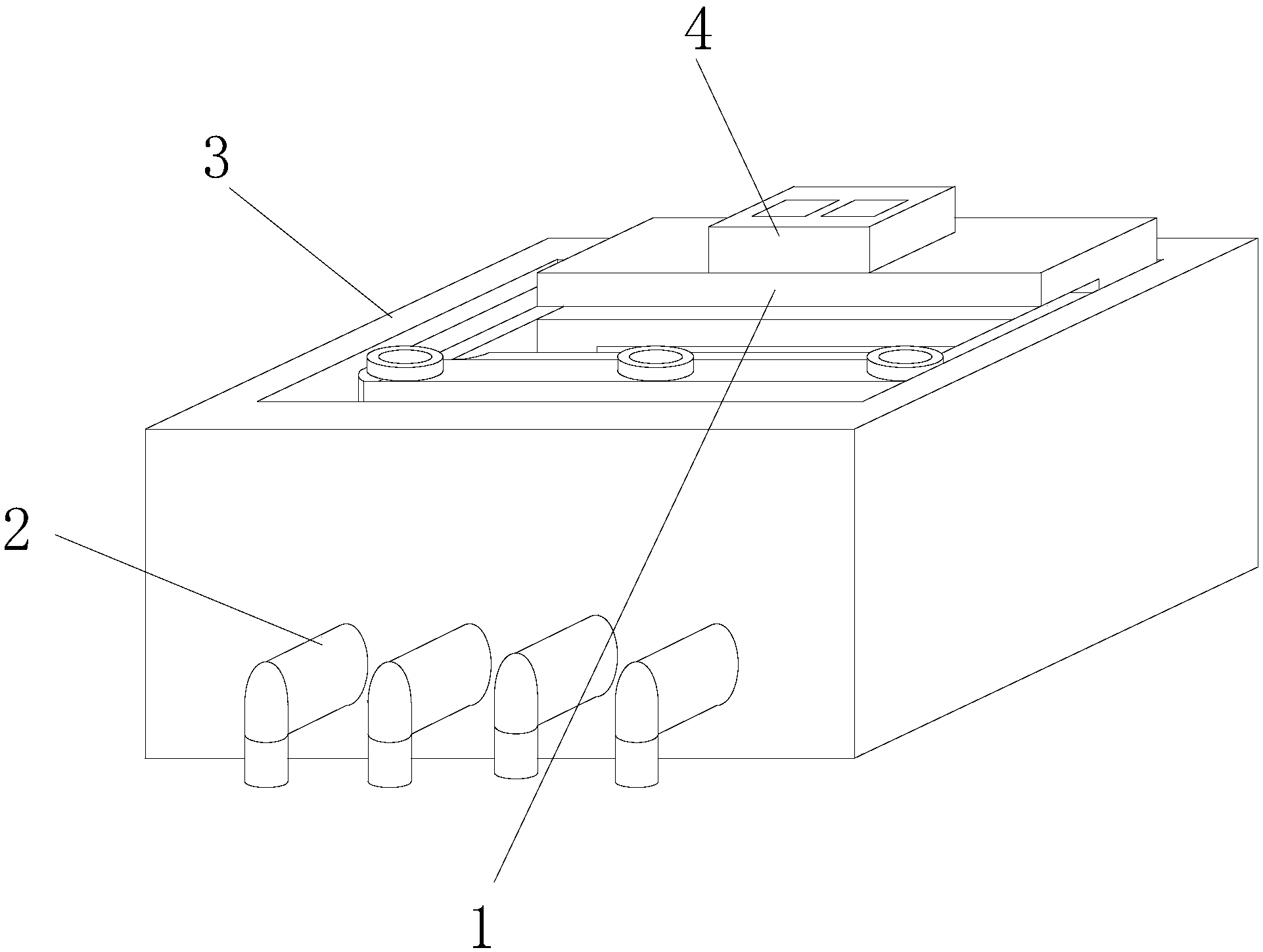

1.一种好氧生物废水初步处理设备节能重置装置，其结构包括节能重置装置(1)、排水管(2)、箱体(3)、控制盒(4)，所述节能重置装置(1)水平安装于箱体(3)的内部，所述排水管(2)设有4个并且水平安装于箱体(3)的前表面，所述控制盒(4)与节能重置装置(1)机械连接，其特征在于：
所述控制盒(4)通过节能重置装置(1)安装于箱体(3)的上方;
所述节能重置装置(1)包括防护机构(11)、分离机构(12)、收集机构(13)、外壳(14);
所述防护机构(11)水平安装于外壳(14)的内部上方位置，所述分离机构(12)通过挤压板与收集机构(13)机械配合，所述收集机构(13)水平安装于于外壳(14)内部的下方位置。
2.根据权利要求1所述的一种好氧生物废水初步处理设备节能重置装置，其特征在于：所述防护机构(11)包括隔离箱(111)、流向管(112)、坡度斜板(113)、旋动机构(114)，所述流向管(112)共设有4个并且竖直安装于隔离箱(111)的内部，所述坡度斜板(113)水平安装于隔离箱(111)的内部，所述旋动机构(114)安装于坡度斜板(113)的前方。
3.根据权利要求2所述的一种好氧生物废水初步处理设备节能重置装置，其特征在于：所述旋动机构(114)包括重叠轮(1141)、稳定杆(1142)、水位管(1143)、斜轮机构(1144)，所述重叠轮(1141)与稳定杆(1142)通过轴进行活动连接，所述重叠轮(1141)水平安装于水位管(1143)的内部，所述斜轮机构(1144)水平安装于水位管(1143)的内部，所述斜轮机构(1144)包括摇摆刷板(11441)、拉力环(11442)、倾斜盘(11443)，所述摇摆刷板(11441)与拉力环(11442)轴连接，所述倾斜盘(11443)与拉力环(11442)间隙配合。
4.根据权利要求1所述的一种好氧生物废水初步处理设备节能重置装置，其特征在于：所述分离机构(12)包括连动杆(121)、内折杆(122)、固定锁轴(123)、移动侧板(124)、稳定韧性板(125)、推力机构(126)、弧刮板(127)，所述连动杆(121)与内折杆(122)轴连接，所述内折杆(122)通过固定锁轴(123)与移动侧板(124)活动连接，所述稳定韧性板(125)通过挤压杆与推力机构(126)弹性连接，所述弧刮板(127)与连动杆(121)机械配合，所述推力机构(126)包括推力杆(1261)、滚动球(1262)、弧板(1263)、扭簧(1264)，所述推力杆(1261)水平嵌入安装于滚动球(1262)的内部，所述弧板(1263)与滚动球(1262)间隙配合，所述扭簧(1264)与弧板(1263)通过连杆进行活动连接，所述推力杆(1261)通过滚动球(1262)与弧板(1263)机械传动。
5.根据权利要求1所述的一种好氧生物废水初步处理设备节能重置装置，其特征在于：所述收集机构(13)包括收集存储箱(131)、收缩管(132)、保护罩(133)、分层垫(134)、倒流板(135)、稳定滑板(136)，所述收集存储箱(131)竖直安装于保护罩(133)内部的下侧面，所述收缩管(132)水平方向与保护罩(133)的右侧面相连通，所述分层垫(134)通过稳定滑板(136)与保护罩(133)滑动连接，所述倒流板(135)贯穿于收缩管(132)的内部，所述分层垫(134)安装于收集存储箱(131)的右上方位置，所述保护罩(133)水平安装于外壳(14)内侧面。
说明书
一种好氧生物废水初步处理设备节能重置装置
技术领域
本发明涉及一种废水领域，特别是涉及到一种好氧生物废水初步处理设备节能重置装置。
背景技术
好氧生物废水处理设备，是通过好氧生物中的活性污泥法，经过好氧生物吸附污水中的有机物和无机物组成，但是现有的好氧生物废水处理设备处理工业废水存在以下问题：
1.污水排入曝气池中，由于工业废水中存在大量的游离状态的铜离子物质，而好氧生物又是由微生物群体组成，游离状态的铜离子容易与细胞蛋白质或酶相互作用，发生铜离子螯合巯基的反应，抑制活性炭中的微生物繁殖，使得好氧生物数量减少，造成污水中的有机物和无机物处理不尽。
2.同时好氧生物经过多次对污水内部的有机物以及无机物吸附处理，好氧生物组合物中含有大量的氨态氮肥，氨态氮肥能够促进农作物的生长，直接将老化后的好氧生物与污水一起排放，造成资源的浪费。
发明内容
为了解决上述技术存在的问题，本发明提供一种好氧生物废水初步处理设备节能重置装置，其结构包括节能重置装置、排水管、箱体、控制盒，所述节能重置装置水平安装于箱体的内部，所述排水管设有4个并且水平安装于箱体的前表面，所述控制盒与节能重置装置机械连接，所述控制盒通过节能重置装置安装于箱体的上方，所述节能重置装置包括防护机构、分离机构、收集机构、外壳，所述防护机构水平安装于外壳的内部上方位置，所述分离机构通过挤压板与收集机构机械配合，所述收集机构水平安装于于外壳内部的下方位置。
优选的，所述防护机构包括隔离箱、流向管、坡度斜板、旋动机构，所述流向管共设有4个并且竖直安装于隔离箱的内部，所述坡度斜板水平安装于隔离箱的内部，所述旋动机构安装于坡度斜板的前方，所述流向管设有4个，使用安装浸泡在水的内部，所述坡度斜板从正面看两边呈现30度倾斜坡度，中部为水平面。
优选的，所述旋动机构包括重叠轮、稳定杆、水位管、斜轮机构，所述重叠轮与稳定杆通过轴进行活动连接，所述重叠轮水平安装于水位管的内部，所述斜轮机构水平安装于水位管的内部，所述斜轮机构包括摇摆刷板、拉力环、倾斜盘，所述摇摆刷板与拉力环轴连接，所述倾斜盘与拉力环间隙配合所述重叠轮共设有前后个并且经过齿板相啮合转动，所述倾斜盘呈现30度倾斜板并且与转动轮盘构成一个水流槽，所述摇摆刷板呈现30度角与倾斜盘进行配合，所述摇摆刷板前端呈现三角板后端呈现方形板并且整体倾斜30度角与拉力环进行轴连接。
优选的，所述分离机构包括连动杆、内折杆、固定锁轴、移动侧板、稳定韧性板、推力机构、弧刮板，所述连动杆与内折杆轴连接，所述内折杆通过固定锁轴与移动侧板活动连接，所述稳定韧性板通过挤压杆与推力机构弹性连接，所述弧刮板与连动杆机械配合，所述推力机构包括推力杆、滚动球、弧板、扭簧，所述推力杆水平嵌入安装于滚动球的内部，所述弧板与滚动球间隙配合，所述扭簧与弧板通过连杆进行活动连接，所述推力杆通过滚动球与弧板机械传动，所述弧刮板呈现弯月弧板安装浸泡在水面下端并且上设有12个通孔，所述滚动球呈现球体，所述弧板与滚动球构成弹性回路。
优选的，所述收集机构包括收集存储箱、收缩管、保护罩、分层垫、倒流板、稳定滑板，所述收集存储箱竖直安装于保护罩内部的下侧面，所述收缩管水平方向与保护罩的右侧面相连通，所述分层垫通过稳定滑板与保护罩滑动连接，所述倒流板贯穿于收缩管的内部，所述分层垫安装于收集存储箱的右上方位置，所述保护罩水平安装于外壳内侧面，所述分层垫上设有通水细孔，所述倒流板呈现30度安放在收缩管的内部，所述收缩管共有5节。
有益效果
1、本发明中，该一种好氧生物废水初步处理设备节能重置装置，通过废水排入水位管内部，通过废水对倾斜盘进行冲击，经过倾斜盘上的碳酸氢钠与游离的铜离子发生化学反应生成碱式碳酸铜沉淀，在推动摇摆刷板进行排废水，将废水导入曝气池中，保护曝气池中的好氧生物不会被游离的铜离子抑制，保证好氧生物不会减少，使得废水中的有机物和无机物处理干净。
2、本发明中，该一种好氧生物废水初步处理设备节能重置装置，通过控制盒控制内部的转杆转动，使得移动侧板内缩推动内折杆向内部收缩对弧刮板进行挤压推动，经过移动侧板对废水表面好氧生物推动，同时再由弧刮板推着好氧生物对分层垫挤压，后进入收集存储箱进行存储，节省了资源。
