申请日2018.10.10
公开(公告)日2018.12.25
IPC分类号C02F9/02; G21F9/12; G21F9/22; C22B3/26; C22B59/00; C02F101/20
摘要
本发明涉及环保附属装置的技术领域，特别是涉及一种稀土萃取用污水处理装置，其可以对金属网筒进行洗刷，防止金属网筒上的网孔发生堵塞，提高脱水效果，提高使用可靠性;并且固液分离后的污水可以进行处理，防止直接排出至外界影响环境，防止环境污染，提高实用性;包括机座、左支撑座、右支撑座、带动电机、减速机、左支撑板、右支撑板、出渣罩、金属网筒和变径螺旋轴;包括齿轮电机、齿盘、固定轴、第一折板、第二折板、第一清洗水管、第二清洗水管、前调节丝杠、后调节丝杠、前螺纹套管、后螺纹套管、两组前限位管、两组后限位管、两组前插管和两组后插管;还包括固定板、多组排水管、过滤箱、沉淀箱、安装板和多组净化吸附板。
权利要求书

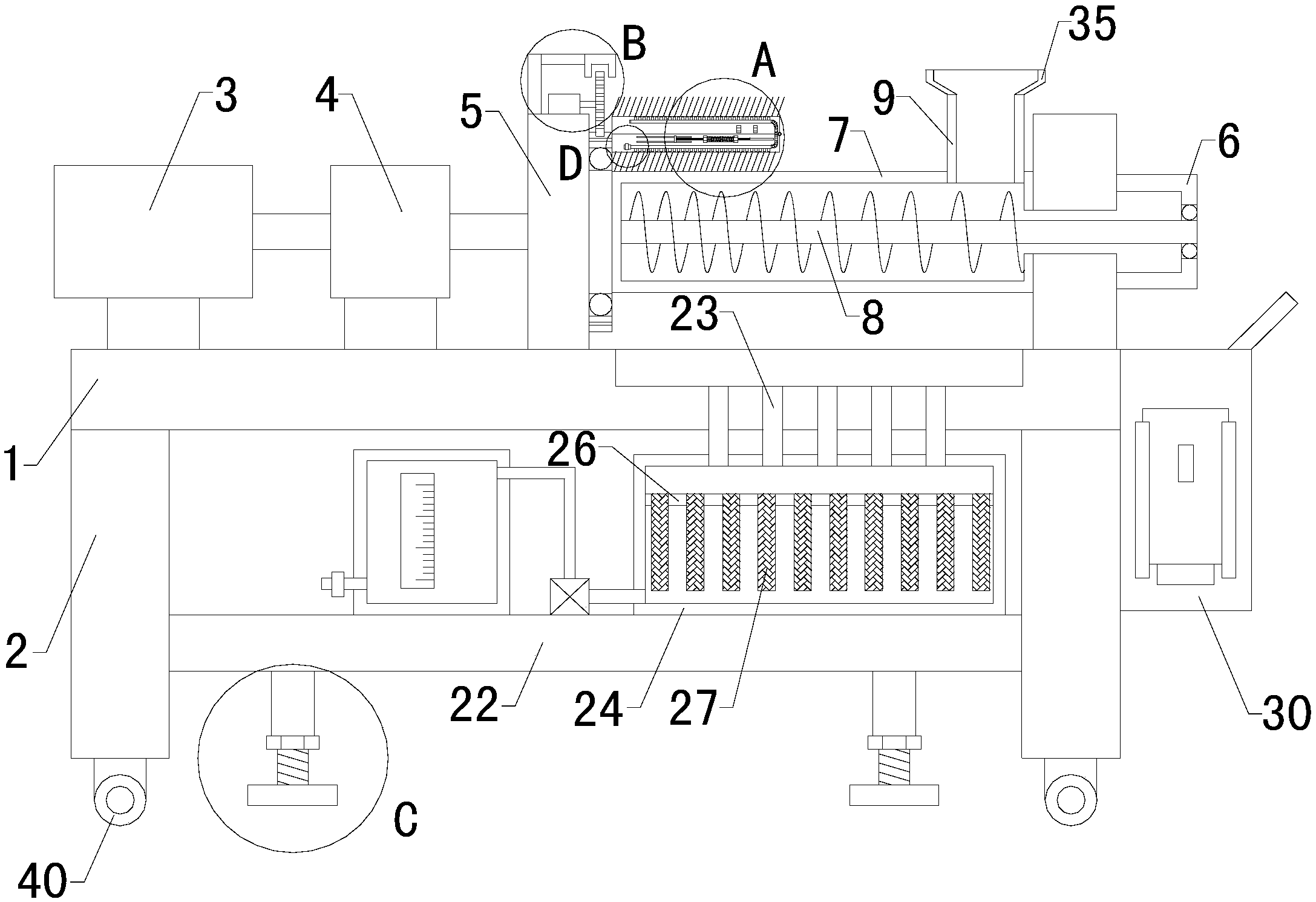

1.一种稀土萃取用污水处理装置，包括机座(1)、左支撑座(2)、右支撑座、带动电机(3)、减速机(4)、左支撑板(5)、右支撑板、出渣罩(6)、金属网筒(7)和变径螺旋轴(8)，左支撑座(2)和右支撑座的顶端分别与机座(1)底端的左侧和右侧连接，并且带动电机(3)和减速机(4)的底端分别设置有左底座和右底座，左底座和右底座分别固定安装在机座(1)顶端左侧区域的左侧和右侧，左支撑板(5)位于减速机(4)的右侧，并且左支撑板(5)和右支撑板的底端分别与机座(1)顶端右侧区域的左侧和右侧连接，带动电机(3)的右部输出端与减速机(4)的左部输入端连接，出渣罩(6)的左端与右支撑板的右端中部连接，并且出渣罩(6)的右端内壁上设置有固定槽，并且固定槽内部设置有右滚珠轴承，变径螺旋轴(8)的右端插入并固定安装至右滚珠轴承内部，并且金属网筒(7)横向固定安装在左支撑板(5)和右支撑板之间，变径螺旋轴(8)的左端自右支撑板的右端依次穿过右支撑板、金属网筒(7)和左支撑板(5)的内部并伸出至左支撑板(5)的左端外界，变径螺旋轴(8)的左端与减速机(4)的右部输出端连接，金属网筒(7)的顶端右侧设置有进料口，并且进料口上连通设置有进料管(9);其特征在于，包括齿轮电机(10)、齿盘(11)、固定轴(12)、第一折板(13)、第二折板(14)、第一清洗水管(15)、第二清洗水管、前调节丝杠(16)、后调节丝杠、前螺纹套管(17)、后螺纹套管、两组前限位管(18)、两组后限位管、两组前插管(19)和两组后插管，所述固定轴(12)的内部横向设置有左右贯穿的固定通孔，并且固定轴(12)通过固定通孔固定套装在所述金属网筒(7)的外部左侧，固定轴(12)的左端与所述左支撑板(5)的右端连接，并且固定轴(12)的外部固定套设有左滚珠轴承，所述齿盘(11)固定套设在所述左滚珠轴承的外部，并且齿盘(11)与固定轴(12)通过所述左滚珠轴承可相对转动，所述齿轮电机(10)的底端与所述左支撑板(5)的顶端连接，并且齿轮电机(10)的右部输出端设置有带动齿轮，所述带动齿轮与齿盘(11)啮合，所述第一折板(13)的左端与所述齿盘(11)的右端上侧连接，并且所述第二折板(14)的底端与所述第一折板(13)的顶端接触，第一折板(13)的右端上侧与所述第二折板(14)的右端下侧通过旋轴可转动连接，第一折板(13)的底端设置有多组第一刷毛，并且所述多组第一刷毛均与所述金属网筒(7)的顶端外壁贴紧，所述第二折板(14)的顶端设置有多组第二刷毛，并且所述第一折板(13)前端左侧区域的上侧和下侧分别横向设置有前上滑槽和前下侧滑槽，所述两组前限位管(18)的后端分别与所述第一折板(13)前端右侧区域的左侧和右侧连接，所述前调节丝杠(16)的右端自两组前限位管(18)的左端依次穿过两组前限位管(18)内部并伸出至两组前限位管(18)的右端外界，并且所述前螺纹套管(17)可转动设置在所述两组前限位管(18)之间，前螺纹套管(17)内部螺纹与所述前调节丝杠(16)的外部螺纹可螺装配合，所述前调节丝杠(16)的左端设置有左限位板，并且所述左限位板后端的上侧和下侧分别设置有前上滑块和前下滑块，所述前上滑块和前下滑块分别可滑动设置在所述前上滑槽和前下滑槽内部，所述前调节丝杠(16)的右端设置有前插头，并且所述两组前插管(19)的后端分别与所述第二折板(14)前端右侧区域的左侧和右侧连接，并且所述第一折板(13)后端左侧区域的上侧和下侧分别横向设置有后上滑槽和后下侧滑槽，所述两组后限位管的前端分别与所述第一折板(13)后端右侧区域的左侧和右侧连接，所述后调节丝杠的右端自两组后限位管的左端依次穿过两组后限位管内部并伸出至两组后限位管的右端外界，并且所述后螺纹套管可转动设置在所述两组后限位管之间，后螺纹套管内部螺纹与所述后调节丝杠的外部螺纹可螺装配合，所述后调节丝杠的左端设置有左限位板，并且所述左限位板前端的上侧和下侧分别设置有后上滑块和后下滑块，所述后上滑块和后下滑块分别可滑动设置在所述后上滑槽和后下滑槽内部，所述后调节丝杠的右端设置有后插头，并且所述两组后插管的前端分别与所述第二折板(14)后端右侧区域的左侧和右侧连接，所述第一清洗水管(15)位于所述前调节丝杠(16)的下侧，第一清洗水管(15)的后端与所述第一折板(13)的前端下侧连接，第一清洗水管(15)的底端均布设置有多组第一喷嘴，所述第二清洗水管的后端与所述第二折板(14)的前端上侧连接，并且第二清洗水管的顶端均布设置有多组第二喷嘴，所述第二清洗水管的左端设置有挡板，并且第一清洗水管(15)的右端与所述第二清洗水管的右端通过钢丝软管(20)连通，第一清洗水管(15)的左端连通设置有活接接头(21);还包括固定板(22)、多组排水管(23)、过滤箱(24)、沉淀箱(25)、安装板(26)和多组净化吸附板(27)，所述机座(1)的顶端右侧设置有接水槽，并且所述接水槽位于所述金属网筒(7)的下方，所述固定板(22)位于所述左支撑座(2)和右支撑座之间，并且所述固定板(22)的左端与左支撑座(2)的右端中部连接，固定板(22)的右端与所述右支撑座的左端中部连接，所述过滤箱(24)的底端与所述固定板(22)的顶端右侧连接，并且所述接水槽的底端与过滤箱(24)的顶端通过多组排水管(23)连通，所述安装板(26)横向固定安装在所述过滤箱(24)内部，并且所述安装板(26)的顶端设均布设置有多组上下贯穿的安装通孔，所述多组净化吸附板(27)均位于所述安装板(26)的下方，并且多组净化吸附板(27)的顶部输出端分别与所述多组安装通孔的底端连通，所述沉淀箱(25)位于所述过滤箱(24)的左侧，并且沉淀箱(25)的底端与所述固定板(22)的顶端左侧连接，过滤箱(24)的左端下侧与所述沉淀箱(25)的右端上侧通过连通管连通，并且连通管上设置有抽水泵(28)，并且所述抽水泵(28)的底端与所述固定板(22)的顶端连接，所述沉淀箱(25)的左端下侧连通设置有出水管，并且出水管上设置有阀门(29)。
2.如权利要求1所述的一种稀土萃取用污水处理装置，其特征在于，还包括集料箱(30)，所述集料箱(30)的左端与所述机座(1)的右端连接，并且集料箱(30)的内部设置有放置腔，集料箱(30)的顶端设置有收集口，所述收集口与放置腔内部相通，并且收集口位于所述出渣罩(6)的下方。
3.如权利要求2所述的一种稀土萃取用污水处理装置，其特征在于，还包括左滑轨(31)、右滑轨、闸板(32)和把手(33)，所述集料箱(30)的前端设置有排料口，并且排料口与所述放置腔内部相通，所述左滑轨(31)和右滑轨分别纵向设置在所述排料口的左侧和右侧，并且所述左滑轨(31)的右端纵向设置左滑槽，右滑轨的左端纵向设置有右滑槽，所述闸板(32)的左端和右端分别与所述左滑槽和右滑槽内部滑动配合，并给闸板(32)的后端与所述集料箱(30)的前端外壁可滑动接触，所述把手(33)的后端与所述闸板(32)的前端上侧中部连接。
4.如权利要求3所述的一种稀土萃取用污水处理装置，其特征在于，还包括导流护板(34)，所述导流护板(34)的底端与所述集料箱(30)的右端外壁上侧连接，并且导流护板(34)的顶端向右倾斜设置。
5.如权利要求4所述的一种稀土萃取用污水处理装置，其特征在于，还包括料斗(35)，所述料斗(35)的底端与所述进料管(9)的顶端连通。
6.如权利要求5所述的一种稀土萃取用污水处理装置，其特征在于，还包括第一支板(36)、第二支板(37)和保护罩(38)，所述第一支板(36)位于所述齿轮电机(10)的左侧，并且第一支板(36)的底端与所述左支撑板(5)的顶端左侧连接，所述第二支板(37)的左端与所述第一支板(36)的右端上侧连接，所述保护罩(38)的左端上侧与所述第二支板(37)的右端连接，保护罩(38)的底端罩设在所述带动齿轮的上侧外部。
7.如权利要求6所述的一种稀土萃取用污水处理装置，其特征在于，还包括透明观察板(39)，所述沉淀箱(25)的前端外壁上纵向设置有条形观察窗口，条形观察窗口与沉淀箱(25)内部相通，并且所述透明观察板(39)固定安装在所述条形观察口上，透明观察板(39)上设置有刻度。
8.如权利要求7所述的一种稀土萃取用污水处理装置，其特征在于，还包括两组左滚轮(40)、两组右滚轮、四组螺纹管(41)、四组螺纹杆(42)和四组底脚板(43)，所述两组左滚轮(40)的顶端分别与所述左支撑座(2)底端的前侧和后侧连接，并且所述两组右滚轮的顶端分别与所述右支撑座底端的前侧和后侧连接，所述四组螺纹管(41)的顶端分别与所述固定板(22)底端的左前侧、左后侧、左后侧和右前侧连接，并且所述四组螺纹杆(42)的顶端分别插入并螺装至四组螺纹管(41)的底端内部，所述四组底脚板(43)的顶端分别与所述四组螺纹杆(42)的底端连接。
9.如权利要求8所述的一种稀土萃取用污水处理装置，其特征在于，还包括四组锁紧螺母(44)，所述四组锁紧螺母(44)分别螺装套设在所述四组螺纹杆(42)的外部。
说明书
一种稀土萃取用污水处理装置
技术领域
本发明涉及环保附属装置的技术领域，特别是涉及一种稀土萃取用污水处理装置。
背景技术
众所周知，稀土萃取污水是一种强酸性污水，污水中含有较多的重金属元素和放射性元素，稀土萃取用污水处理装置是一种用稀土萃取工艺生产中被碱性物质中和处理后产生的含有重金属元素和放射性元素沉淀的污水进行固液分离处理，以便于更好的处理稀土萃取产生的污水的辅助装置，其在环保的领域中得到了广泛的使用;现有的稀土萃取用污水处理装置包括机座、左支撑座、右支撑座、带动电机、减速机、左支撑板、右支撑板、出渣罩、金属网筒和变径螺旋轴，左支撑座和右支撑座的顶端分别与机座底端的左侧和右侧连接，并且带动电机和减速机的底端分别设置有左底座和右底座，左底座和右底座分别固定安装在机座顶端左侧区域的左侧和右侧，左支撑板位于减速机的右侧，并且左支撑板和右支撑板的底端分别与机座顶端右侧区域的左侧和右侧连接，带动电机的右部输出端与减速机的左部输入端连接，出渣罩的左端与右支撑板的右端中部连接，并且出渣罩的右端内壁上设置有固定槽，并且固定槽内部设置有右滚珠轴承，变径螺旋轴的右端插入并固定安装至右滚珠轴承内部，并且金属网筒横向固定安装在左支撑板和右支撑板之间，变径螺旋轴的左端自右支撑板的右端依次穿过右支撑板、金属网筒和左支撑板的内部并伸出至左支撑板的左端外界，变径螺旋轴的左端与减速机的右部输出端连接，金属网筒的顶端右侧设置有进料口，并且进料口上连通设置有进料管;现有的稀土萃取用污水处理装置使用时，首先将带动电机与外部电源接通，然后将含有重金属元素和放射性元素沉淀的污水自进料管的顶端送入至金属网筒内部，通过金属网筒将含有重金属元素和放射性元素沉淀的污水的水进行第一步过滤，将沉淀留在金属网筒内部，然后打开带动电机，通过带动电机的转动，使变径螺旋轴在右滚珠轴承内部进行转动，通过变径螺栓的转动将留在金属网筒内部的重金属元素和放射性元素沉淀不断压缩，从而使含有重金属元素和放射性元素沉淀残留的水通过金属网筒迅速被分离出去，脱水后的重金属元素和放射性元素沉淀自右支撑板和出渣罩排出至外界即可;现有的稀土萃取用污水处理装置使用中发现，金属网筒长期使用，金属网筒上的网孔经常容易发生堵塞，影响脱水效果，导致其使用可靠性较低;并且固液分离后的污水中依然含有较多的污染物质，直接排出至外界，造成环境二次污染，导致其实用性较差。
发明内容
为解决上述技术问题，本发明提供一种可以方便对金属网筒进行洗刷，防止金属网筒上的网孔发生堵塞，提高脱水效果，提高使用可靠性;并且固液分离后的污水可以再次进行收集处理，减少对环境造成二次污染的污染程度，提高实用性的稀土萃取用污水处理装置。
本发明的一种稀土萃取用污水处理装置，包括机座、左支撑座、右支撑座、带动电机、减速机、左支撑板、右支撑板、出渣罩、金属网筒和变径螺旋轴，左支撑座和右支撑座的顶端分别与机座底端的左侧和右侧连接，并且带动电机和减速机的底端分别设置有左底座和右底座，左底座和右底座分别固定安装在机座顶端左侧区域的左侧和右侧，左支撑板位于减速机的右侧，并且左支撑板和右支撑板的底端分别与机座顶端右侧区域的左侧和右侧连接，带动电机的右部输出端与减速机的左部输入端连接，出渣罩的左端与右支撑板的右端中部连接，并且出渣罩的右端内壁上设置有固定槽，并且固定槽内部设置有右滚珠轴承，变径螺旋轴的右端插入并固定安装至右滚珠轴承内部，并且金属网筒横向固定安装在左支撑板和右支撑板之间，变径螺旋轴的左端自右支撑板的右端依次穿过右支撑板、金属网筒和左支撑板的内部并伸出至左支撑板的左端外界，变径螺旋轴的左端与减速机的右部输出端连接，金属网筒的顶端右侧设置有进料口，并且进料口上连通设置有进料管;包括齿轮电机、齿盘、固定轴、第一折板、第二折板、第一清洗水管、第二清洗水管、前调节丝杠、后调节丝杠、前螺纹套管、后螺纹套管、两组前限位管、两组后限位管、两组前插管和两组后插管，所述固定轴的内部横向设置有左右贯穿的固定通孔，并且固定轴通过固定通孔固定套装在所述金属网筒的外部左侧，固定轴的左端与所述左支撑板的右端连接，并且固定轴的外部固定套设有左滚珠轴承，所述齿盘固定套设在所述左滚珠轴承的外部，并且齿盘与固定轴通过所述左滚珠轴承可相对转动，所述齿轮电机的底端与所述左支撑板的顶端连接，并且齿轮电机的右部输出端设置有带动齿轮，所述带动齿轮与齿盘啮合，所述第一折板的左端与所述齿盘的右端上侧连接，并且所述第二折板的底端与所述第一折板的顶端接触，第一折板的右端上侧与所述第二折板的右端下侧通过旋轴可转动连接，第一折板的底端设置有多组第一刷毛，并且所述多组第一刷毛均与所述金属网筒的顶端外壁贴紧，所述第二折板的顶端设置有多组第二刷毛，并且所述第一折板前端左侧区域的上侧和下侧分别横向设置有前上滑槽和前下侧滑槽，所述两组前限位管的后端分别与所述第一折板前端右侧区域的左侧和右侧连接，所述前调节丝杠的右端自两组前限位管的左端依次穿过两组前限位管内部并伸出至两组前限位管的右端外界，并且所述前螺纹套管可转动设置在所述两组前限位管之间，前螺纹套管内部螺纹与所述前调节丝杠的外部螺纹可螺装配合，所述前调节丝杠的左端设置有左限位板，并且所述左限位板后端的上侧和下侧分别设置有前上滑块和前下滑块，所述前上滑块和前下滑块分别可滑动设置在所述前上滑槽和前下滑槽内部，所述前调节丝杠的右端设置有前插头，并且所述两组前插管的后端分别与所述第二折板前端右侧区域的左侧和右侧连接，并且所述第一折板后端左侧区域的上侧和下侧分别横向设置有后上滑槽和后下侧滑槽，所述两组后限位管的前端分别与所述第一折板后端右侧区域的左侧和右侧连接，所述后调节丝杠的右端自两组后限位管的左端依次穿过两组后限位管内部并伸出至两组后限位管的右端外界，并且所述后螺纹套管可转动设置在所述两组后限位管之间，后螺纹套管内部螺纹与所述后调节丝杠的外部螺纹可螺装配合，所述后调节丝杠的左端设置有左限位板，并且所述左限位板前端的上侧和下侧分别设置有后上滑块和后下滑块，所述后上滑块和后下滑块分别可滑动设置在所述后上滑槽和后下滑槽内部，所述后调节丝杠的右端设置有后插头，并且所述两组后插管的前端分别与所述第二折板后端右侧区域的左侧和右侧连接，所述第一清洗水管位于所述前调节丝杠的下侧，第一清洗水管的后端与所述第一折板的前端下侧连接，第一清洗水管的底端均布设置有多组第一喷嘴，所述第二清洗水管的后端与所述第二折板的前端上侧连接，并且第二清洗水管的顶端均布设置有多组第二喷嘴，所述第二清洗水管的左端设置有挡板，并且第一清洗水管的右端与所述第二清洗水管的右端通过钢丝软管连通，第一清洗水管的左端连通设置有活接接头;还包括固定板、多组排水管、过滤箱、沉淀箱、安装板和多组净化吸附板，所述机座的顶端右侧设置有接水槽，并且所述接水槽位于所述金属网筒的下方，所述固定板位于所述左支撑座和右支撑座之间，并且所述固定板的左端与左支撑座的右端中部连接，固定板的右端与所述右支撑座的左端中部连接，所述过滤箱的底端与所述固定板的顶端右侧连接，并且所述接水槽的底端与过滤箱的顶端通过多组排水管连通，所述安装板横向固定安装在所述过滤箱内部，并且所述安装板的顶端设均布设置有多组上下贯穿的安装通孔，所述多组净化吸附板均位于所述安装板的下方，并且多组净化吸附板的顶部输出端分别与所述多组安装通孔的底端连通，所述沉淀箱位于所述过滤箱的左侧，并且沉淀箱的底端与所述固定板的顶端左侧连接，过滤箱的左端下侧与所述沉淀箱的右端上侧通过连通管连通，并且连通管上设置有抽水泵，并且所述抽水泵的底端与所述固定板的顶端连接，所述沉淀箱的左端下侧连通设置有出水管，并且出水管上设置有阀门。
本发明的一种稀土萃取用污水处理装置，还包括集料箱，所述集料箱的左端与所述机座的右端连接，并且集料箱的内部设置有放置腔，集料箱的顶端设置有收集口，所述收集口与放置腔内部相通，并且收集口位于所述出渣罩的下方。
本发明的一种稀土萃取用污水处理装置，还包括左滑轨、右滑轨、闸板和把手，所述集料箱的前端设置有排料口，并且排料口与所述放置腔内部相通，所述左滑轨和右滑轨分别纵向设置在所述排料口的左侧和右侧，并且所述左滑轨的右端纵向设置左滑槽，右滑轨的左端纵向设置有右滑槽，所述闸板的左端和右端分别与所述左滑槽和右滑槽内部滑动配合，并给闸板的后端与所述集料箱的前端外壁可滑动接触，所述把手的后端与所述闸板的前端上侧中部连接。
本发明的一种稀土萃取用污水处理装置，还包括导流护板，所述导流护板的底端与所述集料箱的右端外壁上侧连接，并且导流护板的顶端向右倾斜设置。
本发明的一种稀土萃取用污水处理装置，还包括料斗，所述料斗的底端与所述进料管的顶端连通。
本发明的一种稀土萃取用污水处理装置，还包括第一支板、第二支板和保护罩，所述第一支板位于所述齿轮电机的左侧，并且第一支板的底端与所述左支撑板的顶端左侧连接，所述第二支板的左端与所述第一支板的右端上侧连接，所述保护罩的左端上侧与所述第二支板的右端连接，保护罩的底端罩设在所述带动齿轮的上侧外部。
本发明的一种稀土萃取用污水处理装置，还包括透明观察板，所述沉淀箱的前端外壁上纵向设置有条形观察窗口，条形观察窗口与沉淀箱内部相通，并且所述透明观察板固定安装在所述条形观察口上，透明观察板上设置有刻度。
本发明的一种稀土萃取用污水处理装置，还包括两组左滚轮、两组右滚轮、四组螺纹管、四组螺纹杆和四组底脚板，所述两组左滚轮的顶端分别与所述左支撑座底端的前侧和后侧连接，并且所述两组右滚轮的顶端分别与所述右支撑座底端的前侧和后侧连接，所述四组螺纹管的顶端分别与所述固定板底端的左前侧、左后侧、左后侧和右前侧连接，并且所述四组螺纹杆的顶端分别插入并螺装至四组螺纹管的底端内部，所述四组底脚板的顶端分别与所述四组螺纹杆的底端连接。
本发明的一种稀土萃取用污水处理装置，还包括四组锁紧螺母，所述四组锁紧螺母分别螺装套设在所述四组螺纹杆的外部。
与现有技术相比本发明的有益效果为：当稀土萃取污水固液分离作业完成后，可以通过活接接头将第一清洗水管与外部水源水管接通，并且可以通过第一折板与第二折板通过旋轴的可转动连接，使第二折板以旋轴为圆心向右翻转，并且使多组第二刷毛的底端与金属网筒的顶端外壁进行贴紧，并且可以通过前螺纹套管与前调节丝杠之间的螺装配合，在两组前限位管的限制下转动前螺纹套管，使前调节丝杠向右伸出至两组前限位管的右端外界，并且通过前调节丝杠向右移动的过程中带动前插头向右运动，并且使前插头的右端依次插进至翻转后的第二折板前端的两组前插管内部，可以通过前上滑块和前下滑块分别与前上滑槽和前下滑槽之间的滑动配合，使前调节丝杠可以沿着前上滑槽和前下滑槽的方向直线向右移动，防止前调节丝杠发生旋转，同时可以通过后螺纹套管与后调节丝杠之间的螺装配合，在两组后限位管的限制下转动后螺纹套管，使后调节丝杠向右伸出至两组后限位管的右端外界，并且通过后调节丝杠向右移动的过程中带动后插头向右运动，并且使后插头的右端依次插进至翻转后的第二折板后端的两组后插管内部，可以通过后上滑块和后下滑块分别与后上滑槽和后下滑槽之间的滑动配合，使后调节丝杠可以沿着后上滑槽和后下滑槽的方向直线向右移动，防止后调节丝杠发生旋转，从而可以将第二折板与第一折板相对固定，通过齿轮电机的转动，使带动齿轮进行转动，通过带动齿轮与齿盘之间的啮合传动，使齿盘在左滚珠轴承的作用下带动第一折板和第二折板围绕金属网筒进行转动，从而可以将贴紧后多组第一刷毛和第二刷毛将金属网筒的外壁进行洗刷，同时可以通过第一清洗水管和第二清洗水管上的多组第一喷嘴和多组第二喷嘴，将外部水源喷射在金属网筒上，方便多组第一刷毛和多组第二刷毛对金属网筒进行刷洗，并且可以通过活接接头的方便拆卸，使喷水使用后的外部水源水管方便拆下，从而防止外部水源水管在第一折板和第二折板转动过程中发生缠绕，从而可以方便对金属网筒进行洗刷，防止金属网筒上的网孔发生堵塞，提高脱水效果，提高使用可靠性;并且固液分离后的污水可以通过接水槽进行收集，并且可以通过多组排水管排进至过滤箱内部，经过过滤箱内部的安装板上的多组安装通孔，将固液分离后的污水自安装板顶端的多组安装通孔分别排进至多组净化吸附板内部，经过多组净化吸附板对固液分离后的污水进行过滤，并且可以通过抽水泵将过滤后的水吸进至沉淀箱内部进行储存，并且可以通过出水管和阀门对沉淀箱内部的水进行使用，从而可以将固液分离后的污水可以再次进行收集处理，减少对环境造成二次污染的污染程度，提高实用性。
