申请日2018.10.10
公开(公告)日2018.12.21
IPC分类号C02F9/14; C02F3/30; C02F3/34; C02F101/16; C02F101/10; C02F101/30
摘要
本发明提供一种连续交替式MBBR污水处理方法及设备。处理方法为：首先经预处理去除污水中的颗粒性悬浮性杂质，并对污水的水质和水量进行均衡处理，然后采用厌氧/缺氧/好氧交替式运行方式对污水进行厌氧释磷、同步反硝化和硝化处理，提高了对污染物基质的去除效率。处理设备包括通过过水管路连通的均质室、兼氧室、过渡室、预脱氮室、好氧池、高效沉淀池和设备控制室;设备控制室中设置有紫外消毒设备、管道增压泵、全自动过滤罐、曝气风机和PLC控制装置。处理设备集成化程度高，功能性强，设备的安装、操控简单方便，占地面积小，空间利用率高，且其长期运行稳定性增强，整套污水处理设备的处理能耗和运维成本低。
权利要求书

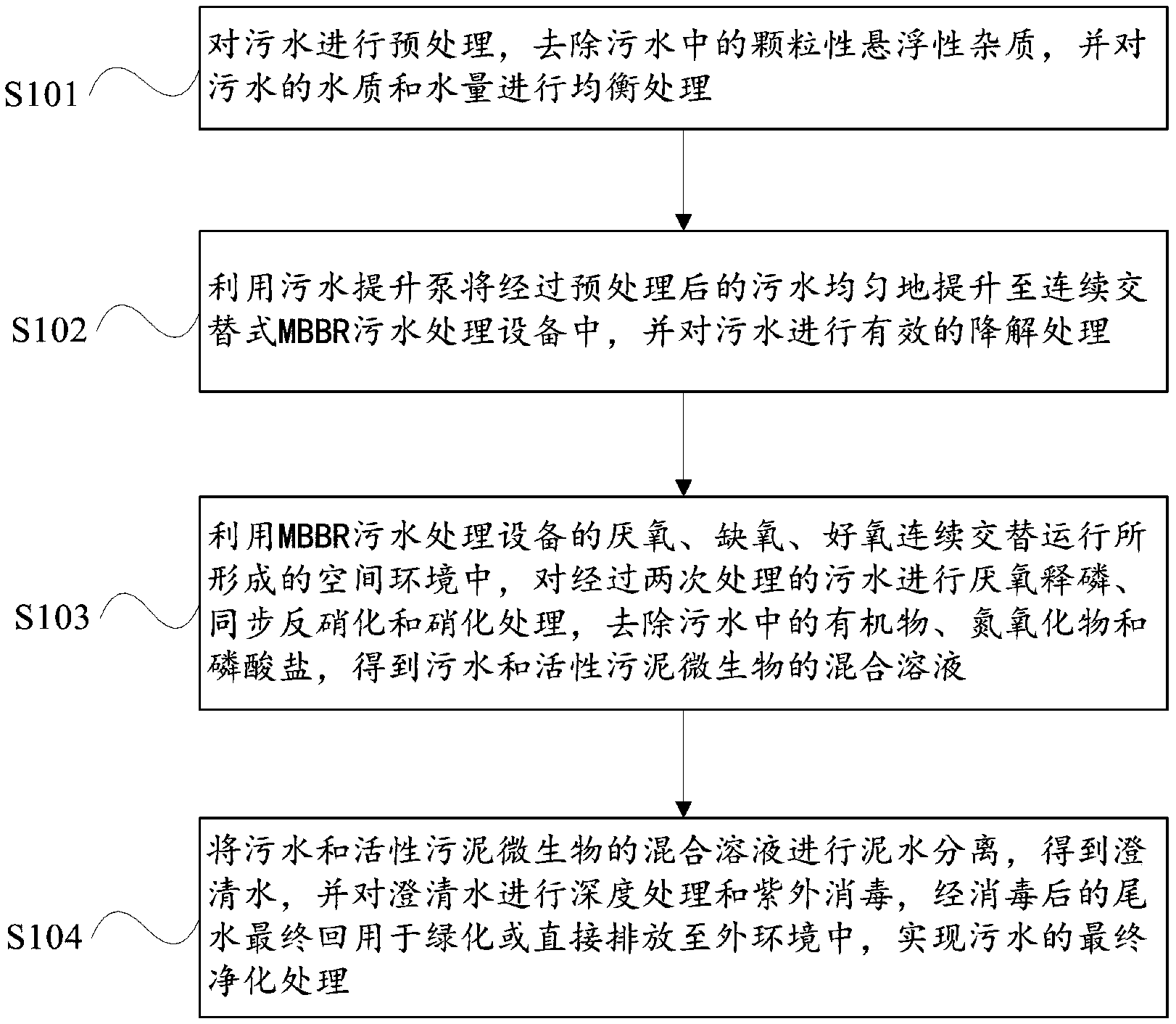

1.一种连续交替式MBBR污水处理方法，其特征在于，采用连续交替式MBBR污水处理设备对污水进行处理;处理方法包括：
对污水进行预处理，去除污水中的颗粒性悬浮性杂质，并对污水的水质和水量进行均衡处理;
利用污水提升泵将经过预处理后的污水均匀地提升至连续交替式MBBR污水处理设备中，并对污水进行有效的降解处理;
利用MBBR污水处理设备的厌氧、缺氧、好氧连续交替运行所形成的空间环境中，对经过两次处理的污水进行厌氧释磷、同步反硝化和硝化处理，去除污水中的有机物、氮氧化物和磷酸盐，得到污水和活性污泥微生物的混合溶液;
将污水和活性污泥微生物的混合溶液进行泥水分离，得到澄清水，并对澄清水进行深度处理和紫外消毒，经消毒后的尾水最终回用于绿化或直接排放至外环境中，实现污水的最终净化处理。
2.一种连续交替式MBBR污水处理设备，其特征在于，用于实施权利要求1所述的连续交替式MBBR污水处理方法，处理设备包括：包括通过过水管路连通的均质室、兼氧室、过渡室、预脱氮室、好氧池、高效沉淀池和设备控制室;设备控制室中设置有紫外消毒设备、管道增压泵、全自动过滤罐、曝气风机和PLC控制装置;
均质室上部设置有进水管路和电磁阀，均质室底部设置有潜水推流器;兼氧室底部设置有穿孔曝气管，预脱氮室底部设置有管式曝气器，好氧池底部设置有橡胶膜片微孔曝气器以及与放空管道连通的放空阀，内部填充有MBBR悬浮性填料;好氧池与兼氧室之间设置有各自相对应的气提装置，气提装置与曝气风机的出气管路系统连接，其各自对应的气提装置的进气端分别设有电磁阀;
高效沉淀池与好氧池上端通过设置有筛网的穿孔布水管相通，其底部分别设置有两个与放空管连通的放空阀，内部设置有高密度斜管填料和两块水流分区导向板;高效沉淀池与预脱氮室之间设置有各自相对应的气提装置，各自对应的气提装置分别于曝气风机的出气管路系统连接，其各自对应的气提装置的进气端分别设有电磁阀;
高效沉淀池上部澄清区出水渠中设置的出水管通过管道与管道增压泵连接，且连接管路中间设置有电磁阀，其管道增压泵出口与全自动过滤罐连接;全自动过滤罐出口与紫外消毒设备连接;高效沉淀池澄清区内部设置有浮渣自动清除装置。
3.根据权利要求2所述的连续交替式MBBR污水处理设备，其特征在于，所述均质室、预脱氮室、过渡室和兼氧室为独立的双系列结构。
4.根据权利要求3所述的连续交替式MBBR污水处理设备，其特征在于，所述预脱氮室、过渡室和兼氧室为圆柱形结构。
说明书
一种连续交替式MBBR污水处理方法及设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种连续交替式MBBR污水处理方法及设备。
背景技术
随着水环境污染的日益加剧，水环境污染问题已成为国内外环保领域争相聚焦的热点。鉴于我国小城镇污水分部的分散性、广泛性和水质水量的不确定性，使得传统污水处理工艺在污染物去除的多功能性、高效稳定性、操控便捷性和经济合理性方面已经远远不能满足相应的处理要求，因此，开发、研究和应用新型污水处理工艺和技术，寻求一种或多种更适合我国国情的高效、低耗、操控便捷、低投资成本和低运维成本的先进处理工艺，已成为世界各国水污染防治工程领域研究的关键。
目前，小城镇分散式污水的现有处理工艺和技术确实存在诸多的缺陷，迫切需要一种功能性强、稳定性高、高效低耗、操控便捷、成本低廉的污水处理设备和处理方法。
发明内容
本发明提供一种连续交替式MBBR污水处理方法及设备，用以实现对综合污水的有效处理。
本发明提供一种连续交替式MBBR污水处理方法，采用连续交替式MBBR污水处理设备对污水进行处理;处理方法包括：
对污水进行预处理，去除污水中的颗粒性悬浮性杂质，并对污水的水质和水量进行均衡处理;
利用污水提升泵将经过预处理后的污水均匀地提升至连续交替式MBBR污水处理设备中，并对污水进行有效的降解处理;
利用MBBR污水处理设备的厌氧、缺氧、好氧连续交替运行所形成的空间环境中，对经过两次处理的污水进行厌氧释磷、同步反硝化和硝化处理，去除污水中的有机物、氮氧化物和磷酸盐，得到污水和活性污泥微生物的混合溶液;
将污水和活性污泥微生物的混合溶液进行泥水分离，得到澄清水，并对澄清水进行深度处理和紫外消毒，经消毒后的尾水最终回用于绿化或直接排放至外环境中，实现污水的最终净化处理。
本发明提供一种连续交替式MBBR污水处理设备，用于实施上述所述的连续交替式MBBR污水处理方法，处理设备包括：包括通过过水管路连通的均质室、兼氧室、过渡室、预脱氮室、好氧池、高效沉淀池和设备控制室;设备控制室中设置有紫外消毒设备、管道增压泵、全自动过滤罐、曝气风机和PLC控制装置;
均质室上部设置有进水管路和电磁阀，均质室底部设置有潜水推流器;兼氧室底部设置有穿孔曝气管，预脱氮室底部设置有管式曝气器，好氧池底部设置有橡胶膜片微孔曝气器以及与放空管道连通的放空阀，内部填充有MBBR悬浮性填料;好氧池与兼氧室之间设置有各自相对应的气提装置，气提装置与曝气风机的出气管路系统连接，其各自对应的气提装置的进气端分别设有电磁阀;
高效沉淀池与好氧池上端通过设置有筛网的穿孔布水管相通，其底部分别设置有两个与放空管连通的放空阀，内部设置有高密度斜管填料和两块水流分区导向板;高效沉淀池与预脱氮室之间设置有各自相对应的气提装置，各自对应的气提装置分别于曝气风机的出气管路系统连接，其各自对应的气提装置的进气端分别设有电磁阀;
高效沉淀池上部澄清区出水渠中设置的出水管通过管道与管道增压泵连接，且连接管路中间设置有电磁阀，其管道增压泵出口与全自动过滤罐连接;全自动过滤罐出口与紫外消毒设备连接;高效沉淀池澄清区内部设置有浮渣自动清除装置。
如上所述的连续交替式MBBR污水处理设备，优选地，所述均质室、预脱氮室、过渡室和兼氧室为独立的双系列结构。
如上所述的连续交替式MBBR污水处理设备，优选地，所述预脱氮室、过渡室和兼氧室为圆柱形结构。
本发明提供的连续交替式MBBR污水处理方法及设备具有以下优点：
1、采用厌氧/缺氧/好氧交替式运行方式对污水进行厌氧释磷、同步反硝化和硝化处理，提高了对污染物基质的去除效率。
2、处理设备集成化程度高，功能性强，设备的安装、操控简单方便，占地面积小，空间利用率高，且其长期运行稳定性增强，整套污水处理设备的处理能耗和运维成本低。
3、通过PLC控制装置对各局部设备实现有效的逻辑控制，各局部设备联动运行的准确性和稳定性均得到有效保障，从而使得整套设备的功能性、稳定性、高效性、节能性和操控性等方面均得到显著提升，
4、实现了废水的资源化再生利用，且易于推广和应用。
