申请日2018.10.11
公开(公告)日2019.01.29
IPC分类号G01N27/74; C02F1/00; C02F101/20
摘要
本发明提供基于污水中铁磁性物质含量超标的报警装置，包括吸收装置、测量装置、报警装置，吸收装置安装于溶液池内，测量装置包括平衡杆、支撑杆、竖直设置的滑槽、设置于滑槽内的滑块，支撑杆一端与平衡杆中部铰接，另一端固定在溶液池上方，平衡杆一端连接吸收装置，另一端连接滑块，滑块在平衡杆的带动下沿滑槽方向自由移动，报警装置安装在滑槽上，当滑块与报警装置接触时，报警装置发出报警信号。本发明通过吸收装置收集污水中的铁磁性物质，通过吸收装置增加的重量带动测量装置运动，通过测量装置运动过程中是否接触报警装置来确认污水中铁磁性物质是否超标，本发明结构简单，能够准确、快捷的对超标污水进行报警反馈。
权利要求书

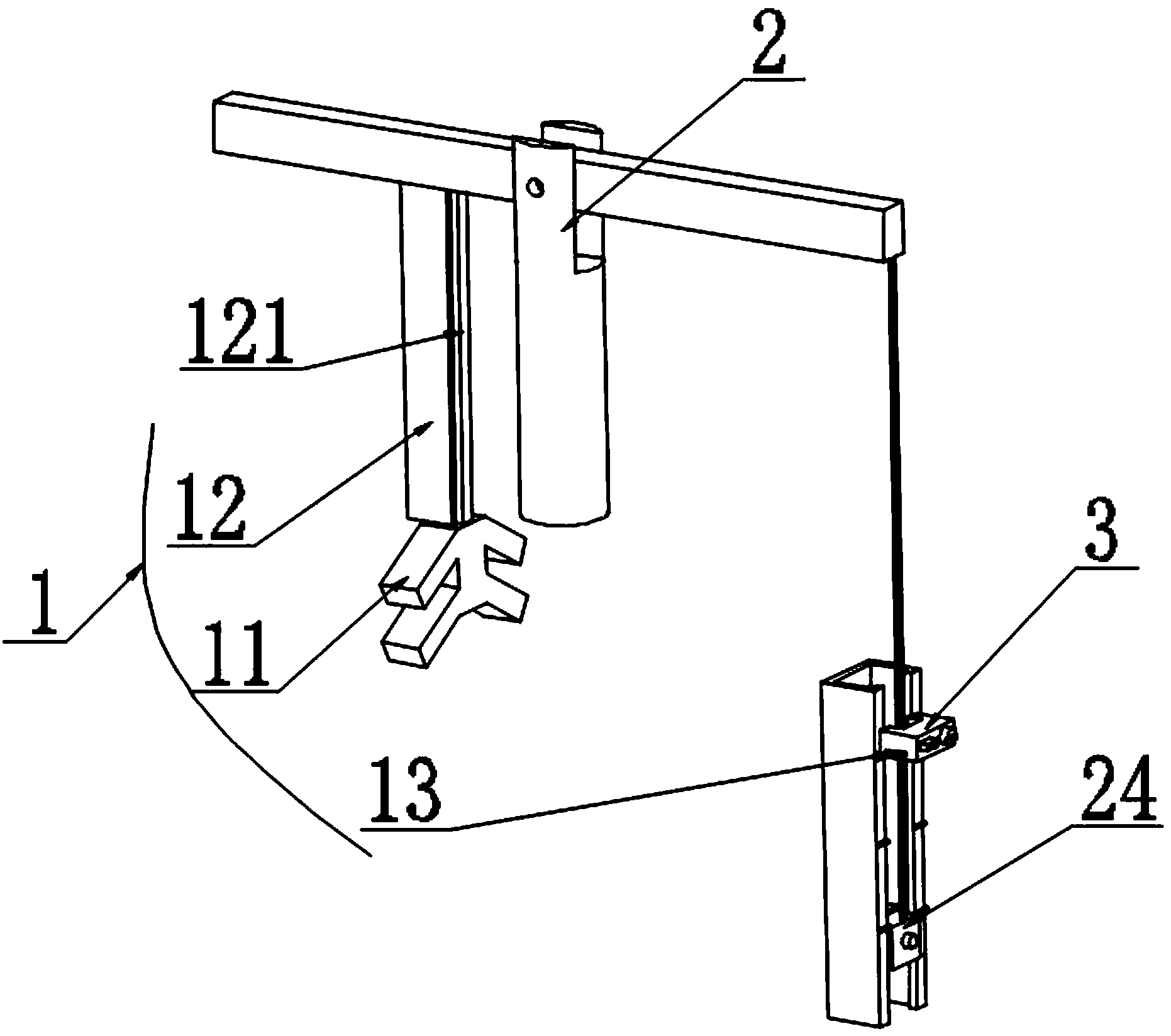

1.基于污水中铁磁性物质含量超标的报警装置，包括吸收装置(1)、测量装置(2)，所述吸收装置(1)安装于溶液池内，所述测量装置(2)包括平衡杆(21)、支撑杆(22)、竖直设置的滑槽(23)以及设置于滑槽(23)内的滑块(24)，所述支撑杆(22)一端与平衡杆(21)中部铰接，另一端固定在溶液池上方，其特征在于，还包括报警装置(3)，所述报警装置(3)安装在滑槽(23)上，且与滑块(24)初始位置不接触，所述平衡杆(21)一端连接吸收装置(1)，另一端连接滑块(24)，所述滑块(24)在平衡杆(21)的带动下沿滑槽(23)方向自由移动，所述滑块(24)上设有信号发射器(241)，当滑块(24)与报警装置(3)接触时，报警装置(3)发出报警信号。
2.根据权利要求1所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述滑槽(23)上设有不同颜色的标示区(231)，所述标示区(231)之间依次排列，所述标示区(231)与污水中铁磁性物质含量一一对应。
3.根据权利要求1所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述报警装置(3)包括语音报警器(31)和灯光报警器(32)，所述语音报警器(31)和灯光报警器(32)采用并联连接，所述语音报警器(31)和灯光报警器(32)上均设有用于接收所述信号发射器(241)发出信号的信号接收器(33)。
4.根据权利要求1所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述吸收装置(1)包括电磁铁(11)和调节支架(12)，所述调节支架(12)与平衡杆(21)底部连接，所述调节支架(12)设有沿竖直方向的滑轨(121)，所述电磁铁(11)安装在滑轨(121)上，所述电磁铁(11)沿滑轨(121)方向自由移动。
5.根据权利要求4所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述平衡杆(21)底部靠近安装吸收装置(1)的一侧开设有通槽(211)，所述调节支架(12)安装于通槽(211)内，所述调节支架(12)沿通槽(211)方向自由移动。
6.根据权利要求5所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述吸收装置(1)还包括控制开关(13)，所述控制开关(13)连接电磁铁(11)的控制电路，所述控制开关(13)安装于报警装置(3)上，当报警装置(3)遭到碰撞时，所述控制开关(13)断开。
7.根据权利要求1至6任一项所述的基于污水中铁磁性物质含量超标的报警装置，其特征在于，所述滑块(24)上还设有缓冲块(242)，所述缓冲块(242)安装于滑块(24)与报警装置(3)接触的一端，所述缓冲块(242)为橡胶材质。
说明书
基于污水中铁磁性物质含量超标的报警装置
技术领域
本发明属于污水处理领域，涉及基于污水中铁磁性物质含量超标的报警装置。
背景技术
目前工业污水中的铁磁性物质由于颗粒较小，无法通过简单过滤分离，然而当其含量超过一定标准时会影响到污水处理工序的进行，严重者会损坏污水处理过程中机械设备。但如果对污水先进行除铁磁性物质处理，又会耗费大量的人力物力，并且针对部分含量不超标的污水进行预先处理，会造成大量的资源浪费。因此，有必要对污水进行一个检测或判定，使铁磁性物质含量在合格范围的继续流入下一道工序，而含量超标的则在进入下一道工序前对其进行除铁磁性物质处理。
发明内容
针对以上技术问题，本发明提供基于污水中铁磁性物质含量超标的报警装置，包括吸收装置、测量装置、报警装置，所述吸收装置安装于溶液池内，所述测量装置包括平衡杆、支撑杆、竖直设置的滑槽、设置于滑槽内的滑块，所述支撑杆一端与平衡杆中部铰接，另一端固定在溶液池上方，所述报警装置安装在滑槽上，且与滑块初始位置不接触，所述平衡杆一端连接吸收装置，另一端连接滑块，所述滑块在平衡杆的带动下沿滑槽方向自由移动，所述滑块上设有信号发射器，当滑块与报警装置接触时，报警装置发出报警信号。
进一步的，所述滑槽上设有不同颜色的标示区，所述标示区之间依次排列，所述标示区与污水中铁磁性物质含量一一对应，通过标示区的设置，能够清晰的了解到污水中铁磁性物质的大致含量，有利于预测下一道工序并对其设备进行调试，节约了时间且可以避免设备的损坏。
进一步的，所述报警装置包括语音报警器和灯光报警器，所述语音报警器和灯光报警器采用并联连接，所述语音报警器和灯光报警器上均设有用于接收所述信号发射器发出信号的信号接收器，采用双层报警模式可以更快捷及时的反馈报警信息。
进一步的，所述吸收装置包括电磁铁和调节支架，所述调节支架与平衡杆底部连接，所述调节支架设有沿竖直方向的滑轨，所述电磁铁安装在滑轨上，所述电磁铁沿滑轨方向自由移动，通过设置的滑轨可以根据实际情况调节电磁铁的高度，确保对铁磁性物质的充分吸收。
进一步的，所述平衡杆底部靠近安装吸收装置的一侧开设有通槽，所述调节支架安装于通槽内，所述调节支架沿通槽方向自由移动，通过调节支架在通槽内的移动可以对吸收装置进行水平调节，避免水流等其他外界因素的影响而导致平衡杆初始发生偏转现象的产生。
进一步的，所述吸收装置还包括控制开关，所述控制开关连接电磁铁的控制电路，所述控制开关安装于报警装置上，当报警装置遭到碰撞时，所述控制开关断开，避免当污水中铁磁性物质含量过多时导致报警装置损坏。
进一步的，所述滑块上还设有缓冲块，所述缓冲块安装于滑块与报警装置接触的一端，所述缓冲块为橡胶材质，采用橡胶的弹性，避免警装置损坏。
本发明通过电磁铁收集污水中的铁磁性物质，通过吸收装置增加的重量带动平衡杆转动，通过平衡杆转动使滑块在滑槽内移动，通过滑块移动的位移从而确定污水中铁磁性物质的大致含量，通过滑块与报警装置的是否接触来确认污水中铁磁性物质是否超标，当含量超标时通过语音报警器和灯光报警器来告知操作人员。本发明结构简单，能够准确、快捷的对超标污水进行报警反馈。
