申请日2018.10.11
公开(公告)日2018.12.18
IPC分类号C02F9/04; C02F101/20
摘要
本发明公开了一种园林浇灌用的多级污水净化装置，包括污水处理箱，污水处理箱的内部设置有沉淀箱，沉淀箱的一侧设置有杂物收集箱，沉淀箱的另一侧设置有过滤箱，过滤箱的另一侧设置有净水储备箱，沉淀箱的内部安装有杂物运输带，杂物运输带内部设置有转轮，转轮的外壁安装有履带，履带的外壁安装有运输板，过滤箱的内部设置有过滤板，过滤板内部设置有吸附网，吸附网的一侧设置有拦截网，吸附网的另一侧设置有两块离子交换网，过滤板的外壁安装有推板，推板的一侧设置有伸缩杆，推板的另一侧设置有清理板，有保证了污水净化的清洁性，避免了水中含有杂物和重金属对植物的生长造成影响的问题，有效的提高了水资源的利用率。
权利要求书

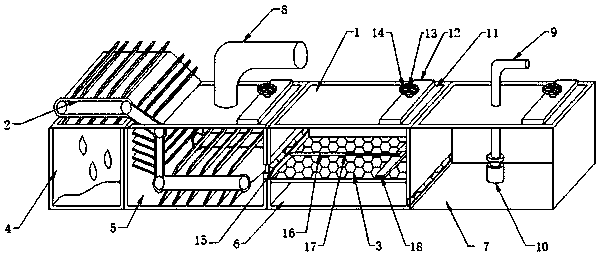

1.一种园林浇灌用的多级污水净化装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)的内部设置有沉淀箱(5)，所述沉淀箱(5)的一侧设置有杂物收集箱(4)，所述沉淀箱(5)的另一侧设置有过滤箱(6)，所述过滤箱(6)的另一侧设置有净水储备箱(7)，所述沉淀箱(5)的内部安装有杂物运输带(2)，所述杂物运输带(2)内部设置有转轮(201)，所述转轮(201)的外壁安装有履带(202)，所述履带(202)的外壁安装有运输板(16)，所述过滤箱(6)的内部设置有过滤板(3)，所述过滤板(3)内部设置有吸附网(302)，所述吸附网(302)的一侧设置有拦截网(301)，所述吸附网(302)的另一侧设置有两块离子交换网(303)，所述过滤板(3)的外壁安装有推板(16)，所述推板(16)的一侧设置有伸缩杆(17)，所述推板(16)的另一侧设置有清理板(18)，所述沉淀箱(5)、过滤箱(6)和净水储备箱(7)的顶部均设置有检修孔(11)，所述检修孔(11)的顶部安装有盖板(12)，所述盖板(12)的外壁设置有调节阀(13)，所述调节阀(13)的顶部设置有转盘(14)，所述沉淀箱(5)与过滤箱(6)连接处的外壁设置有连通槽(15)，所述沉淀箱(5)的顶部设置有进水管(8)，所述净水储备箱(7)的顶部设置有出水管(9)。
2.根据权利要求1所述的一种园林浇灌用的多级污水净化装置，其特征在于：所述拦截网(301)设置有两块，所述拦截网(301)固定安装在过滤板(3)的外壁，且所述拦截网(301)与吸附网(302)平行设置。
3.根据权利要求1所述的一种园林浇灌用的多级污水净化装置，其特征在于：所述离子交换网(302)设置有两块，所述两块离子交换网(302)均固定安装在吸附网(302)与拦截网(301)的内壁。
4.根据权利要求1所述的一种园林浇灌用的多级污水净化装置，其特征在于：所述运输板(203)与履带(202)存在夹角，且所述运输板(203)与履带(202)的竖向距离等于履带(202)与沉淀箱(5)之间的竖向距离。
5.根据权利要求1所述的一种园林浇灌用的多级污水净化装置，其特征在于：所述清理板(18)呈“凹陷”结构，所述伸缩杆(17)与清理板(18)活动连接。
6.根据权利要求1所述的一种园林浇灌用的多级污水净化装置，其特征在于：所述沉淀箱(5)与过滤箱(6)外壁设置的连通槽(15)位置高于过滤箱(6)与净水储备箱(7)外壁设置的连通槽(15)的位置，且所述连通槽(15)的内部固定安装有过滤板(3)。
说明书
一种园林浇灌用的多级污水净化装置
技术领域
本发明涉及净化装置技术领域，具体为一种园林浇灌用的多级污水净化装置。
背景技术
污水净化装置是一种对污水进行多级净化，从而使得水流能够循环利用的装置，水是一切生物必不可少的物质.水与生物以各种方式相互作用,水对于生物极为重要。
但现有园林浇灌用的污水净化装置，在污水处理过程中水中杂物的处理不彻底，处理麻烦，且无法对水中的重金属离子进行处理，从而影响植物的生长。
所以，如何设计一种园林浇灌用的多级污水净化装置，成为我们当前要解决的问题。
发明内容
本发明的目的在于提供一种园林浇灌用的多级污水净化装置，以解决上述背景技术中提出污水中杂物难处理，水中重金属离子含量高影响植物生长的问题。
为实现上述目的，本发明提供如下技术方案：一种园林浇灌用的多级污水净化装置，包括污水处理箱，所述污水处理箱的内部设置有沉淀箱，所述沉淀箱的一侧设置有杂物收集箱，所述沉淀箱的另一侧设置有过滤箱，所述过滤箱的另一侧设置有净水储备箱，所述沉淀箱的内部安装有杂物运输带，所述杂物运输带内部设置有转轮，所述转轮的外壁安装有履带，所述履带的外壁安装有运输板，所述过滤箱的内部设置有过滤板，所述过滤板内部设置有吸附网，所述吸附网的一侧设置有拦截网，所述吸附网的另一侧设置有两块离子交换网，所述过滤板的外壁安装有推板，所述推板的一侧设置有伸缩杆，所述推板的另一侧设置有清理板，所述沉淀箱、过滤箱和净水储备箱的顶部均设置有检修孔，所述检修孔的顶部安装有盖板，所述盖板的外壁设置有调节阀，所述调节阀的顶部设置有转盘，所述沉淀箱与过滤箱连接处的外壁设置有连通槽，所述沉淀箱的顶部设置有进水管，所述净水储备箱的顶部设置有出水管。
进一步的，所述拦截网设置有两块，所述拦截网固定安装在过滤板的外壁，且所述拦截网与吸附网平行设置。
进一步的，所述离子交换网设置有两块，所述两块离子交换网均固定安装在吸附网与拦截网的内壁。
进一步的，所述运输板与履带存在夹角，且所述运输板与履带的竖向距离等于履带与沉淀箱之间的竖向距离。
进一步的，所述清理板呈“凹陷”结构，所述伸缩杆与清理板活动连接。
进一步的，所述沉淀箱与过滤箱外壁设置的连通槽位置高于过滤箱与净水储备箱外壁设置的连通槽的位置，且所述连通槽的内部固定安装有过滤板。
与现有技术相比，本发明的有益效果是：该种园林浇灌用的多级污水净化装置，在原有的基础上进行改进和增进，设置有运输板和推板，在污水进入沉淀箱后，杂物因为自重将自动的沉淀在沉淀箱的底部，这时履带带动运输板一起运动，运输班与履带之间存在夹角，且运输板运履带之间的高度与履带至沉淀箱底部的高度一致，从而使得运输板能够从沉淀箱的底部将杂物收集在履带与运输板之间的夹缝处，从而将杂物运输至杂物收集箱进行集中处理，然后，污水经过沉淀后从连通槽进入过滤箱与过滤板进行接触，通过过滤板内部的离子交换网，能够与污水中的金属离子产生电离现象，从而使得水中的重金属离子的含量降低，接着，沉淀箱与过滤箱之间的到连通槽的位置高于过滤箱与净水储备箱之间的连通槽，从而避免了沉淀箱内部板沉淀的杂物在运输过程中晃动，从连通槽进入过滤箱的问题，从而有保证了污水净化的清洁性，避免了水中含有杂物和重金属对植物的生长造成影响的问题，有效的提高了水资源的利用率。
