申请日2018.10.11
公开(公告)日2018.12.28
IPC分类号C02F9/04; C02F103/18
摘要
本发明涉及一种洗烟废水处理技术，包括冷却系统，所述冷却系统连接有混凝沉淀反应系统，所述混凝沉淀反应系统分别连接有污泥处理系统和加药系统，所述加药系统连接有回用系统。该洗烟废水处理技术减少了洗烟废水的量，提高了出水水质。本洗烟废水处理技术因为加入了回用系统使得出水大部分能回用,可以有效减少洗烟废水的量，令洗烟废水可以得到更充分的处理，提高出水水质。本洗烟废水处理技术因为加入了回用系统使得出水大部分能回用,可以有效减少洗烟废水的量，令洗烟废水可以得到更充分的处理，提高出水水质。
权利要求书

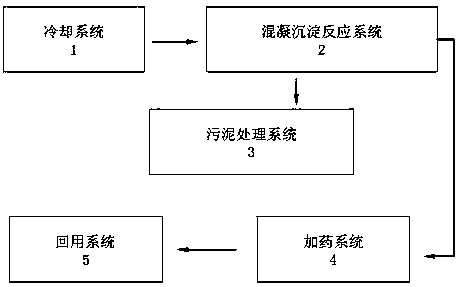

1.一种洗烟废水处理技术，其特征在于：包括冷却系统(1)，所述冷却系统(1)连接有混凝沉淀反应系统(2)，所述混凝沉淀反应系统(2)分别连接有污泥处理系统(3)和加药系统(4)，所述加药系统(4)连接有回用系统(5)。
2.根据权利要求1所述的一种洗烟废水处理技术，其特征在于：所述冷却系统(1)依次包括冷却器、调节池和水泵，且水泵与混凝沉淀反应系统(2)相连接。
3.根据权利要求1所述的一种洗烟废水处理技术，其特征在于：所述混凝沉淀反应系统(2)依次包括第一反应池、第一沉淀池、第二反应池和第二沉淀池，且混凝沉淀反应系统(2)的第一反应池与冷却系统(1)的水泵相连接。
4.根据权利要求3所述的一种洗烟废水处理技术，其特征在于：所述混凝沉淀反应系统(2)的第一反应池内部设置有4格依次连通的空间，所述混凝沉淀反应系统(2)的第二反应池内部设置有2格连通的空间。
5.根据权利要求1所述的一种洗烟废水处理技术，其特征在于：所述污泥处理系统(3)依次包括2个排泥泵、污泥浓缩池、污泥泵、污泥储池、供应泵、污泥脱水机、污泥堆场、外运处理。
6.根据权利要求5所述的一种洗烟废水处理技术，其特征在于：所述泥处理系统(3)的2个排泥泵分别与混凝沉淀反应系统(2)的第一沉淀池和第二沉淀池相连接，且泥处理系统(3)的2个排泥泵均与污泥处理系统(3)的污泥浓缩池相连接。
7.根据权利要求1所述的一种洗烟废水处理技术，其特征在于：所述加药系统(4)依次包括中和池、过滤原水池、石英砂过滤器、活性炭过滤器、超声波过滤器、返渗透过滤器，且石英砂过滤器和活性炭过滤器之间连接有反洗泵，并且石英砂过滤器连接有风机。
8.根据权利要求7所述的一种洗烟废水处理技术，其特征在于：所述加药系统(4)的中和池与混凝沉淀反应系统(2)的第二沉淀池相连接，且加药系统(4)的返渗透过滤器与回用系统(5)相连接。
说明书
一种洗烟废水处理技术
技术领域
本发明涉及洗烟废水处理技术的技术领域，具体为一种洗烟废水处理技术。
背景技术
烟道排气净化废水是烟道气排气湿式洗涤净化过程中排出的废水。水中含有燃烧排气中能溶于水或被水捕集的各种污染成分，如烟气中各种气体成分，粉尘、烟尘固体颗粒，硫氧化物，氮氧化物等有害物质，应根据其所含污染物成分及数量选择适宜的处理方法对废水进行处理。
目前市场上的洗烟废水处理时因两级混凝沉淀系统的加药导致后续出水水质不稳定，令出水水量大时水质不能满足回用水要求，重金属及悬浮物等含量反而比原水有所增加。
发明内容
本发明的目的在于提供一种洗烟废水处理技术，以解决上述背景技术中提出的洗烟废水出水水量大时水质不能满足回用水要求的问题。
为实现上述目的，本发明提供如下技术方案：一种洗烟废水处理技术，包括冷却系统，所述冷却系统连接有混凝沉淀反应系统，所述混凝沉淀反应系统分别连接有污泥处理系统和加药系统，所述加药系统连接有回用系统。
优选的，所述冷却系统依次包括冷却器、调节池和水泵，且水泵与混凝沉淀反应系统相连接。
优选的，所述混凝沉淀反应系统依次包括第一反应池、第一沉淀池、第二反应池和第二沉淀池，且混凝沉淀反应系统的第一反应池与冷却系统的水泵相连接。
优选的，所述混凝沉淀反应系统的第一反应池内部设置有4格依次连通的空间，所述混凝沉淀反应系统的第二反应池内部设置有2格连通的空间。
优选的，所述污泥处理系统依次包括2个排泥泵、污泥浓缩池、污泥泵、污泥储池、供应泵、污泥脱水机、污泥堆场、外运处理。
优选的，所述泥处理系统的2个排泥泵分别与混凝沉淀反应系统的第一沉淀池和第二沉淀池相连接，且泥处理系统的2个排泥泵均与污泥处理系统的污泥浓缩池相连接。
优选的，所述加药系统依次包括中和池、过滤原水池、石英砂过滤器、活性炭过滤器、超声波过滤器、返渗透过滤器，且石英砂过滤器和活性炭过滤器之间连接有反洗泵，并且石英砂过滤器连接有风机。
优选的，所述加药系统的中和池与混凝沉淀反应系统的第二沉淀池相连接，且加药系统的返渗透过滤器与回用系统相连接。
与现有技术相比，本发明的有益效果是：该洗烟废水处理技术减少了洗烟废水的量，提高了出水水质。本洗烟废水处理技术因为加入了回用系统使得出水大部分能回用,可以有效减少洗烟废水的量，令洗烟废水可以得到更充分的处理，提高出水水质。
