申请日2018.10.11
公开(公告)日2018.12.18
IPC分类号C02F1/30
摘要
本发明公开了一种微波传导与污水处理一体化管式污水处理反应器，包括污水入口、常规污水管、带孔金属板、波导管、可透微波的污水管、微波能量输出器护罩、磁控管、污水出口，两块所述带孔金属板在整个污水流通管道中分隔出一段微波作用段，所述微波作用段通过两块所述带孔金属板分别与所述污水入口和所述污水出口相连，所述磁控管安装在所述微波作用段的任一端侧面。该设备中的微波可直接与污水接触且无微波返回到磁控管，省去了微波发生器腔体，具有占地面积小、微波能量利用率高、维修频率低的优点。
权利要求书

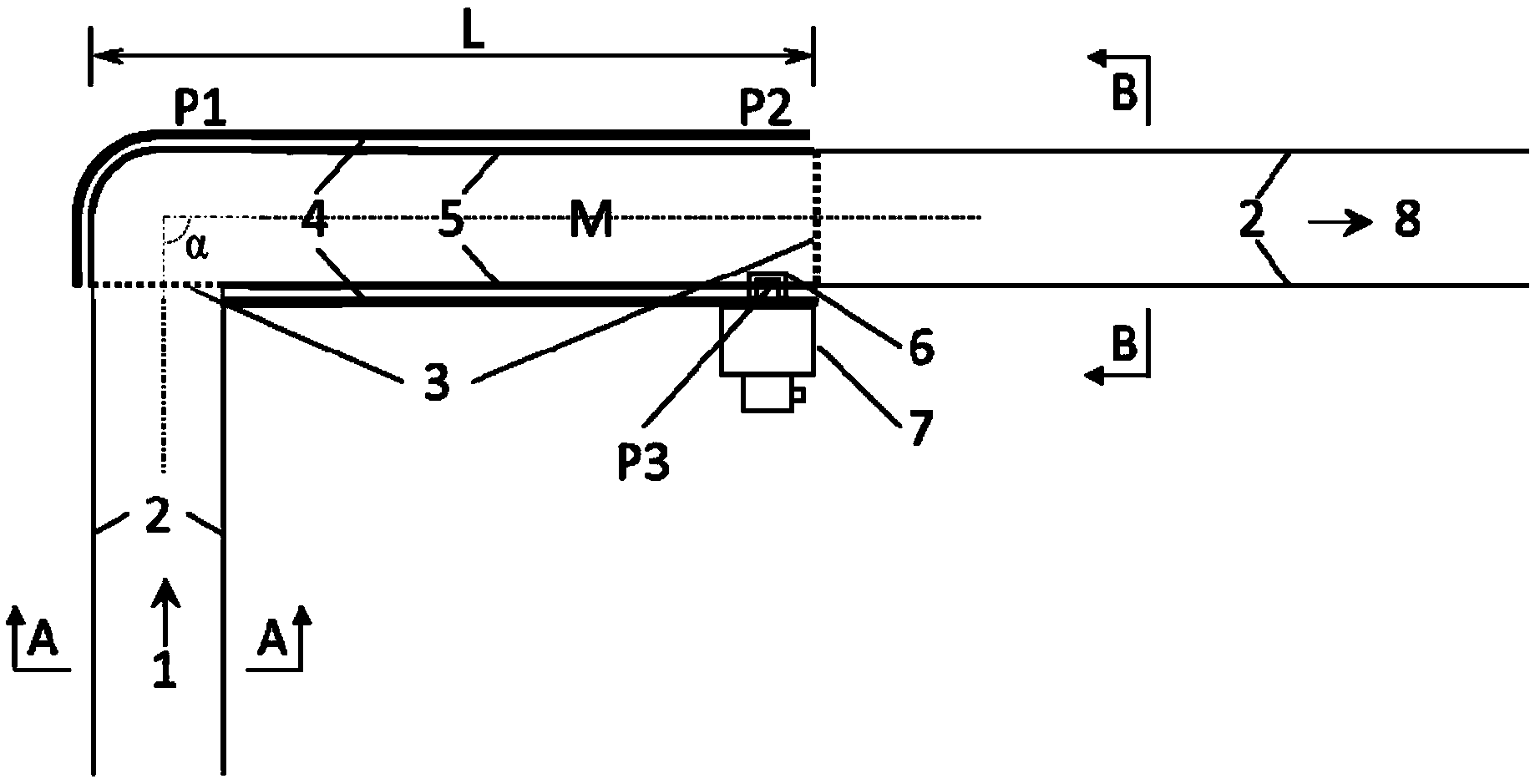

1.一种微波传导与污水处理一体化管式污水处理反应器，其特征在于，包括污水入口、常规污水管、带孔金属板、波导管、可透微波的污水管、微波能量输出器护罩、磁控管、污水出口，两块所述带孔金属板在整个污水流通管道中分隔出一段微波作用段，所述微波作用段通过两块所述带孔金属板分别与所述污水入口和所述污水出口相连，所述磁控管安装在所述微波作用段的任一端侧面。
2.根据权利要求1所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述微波作用段是由所述两块带孔金属板和所述可透微波的污水管围成的空间，长度L在0.3-2m之间。
3.根据权利要求2所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，两块所述带孔金属板规格完全一致，开孔率在85-95%之间。
4.根据权利要求2所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述可透微波的污水管对微波无吸收且耐污水腐蚀。
5.根据权利要求4所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述可透微波的污水管外壁与所述波导管内壁紧密贴合，但不粘合。
6.根据权利要求5所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述可透微波的污水管和所述常规污水管内壁尺寸与形状一致，所述可透微波的污水管和所述常规污水管横截面为圆形或矩形。
7.根据权利要求1所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述微波能量输出器护罩由对微波无吸收且耐污水腐蚀的材料制成。
8.根据权利要求1所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述污水入口任意两个横截面几何中心连线和所述污水出口任意两个横截面几何中心连线相交，角度α在1-180°之间。
9.根据权利要求1所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，所述波导管内截面宽度和高度根据污水处理量、微波波长和行业标准来共同确定。
10.根据权利要求1所述的微波传导与污水处理一体化管式污水处理反应器，其特征在于，根据污水水量和水力停留时间的要求，该污水处理反应器单独作用，或组成反应器组共同作用。
说明书
一种微波传导与污水处理一体化管式污水处理反应器
技术领域
本发明涉及一种管式污水处理反应器，尤其涉及一种微波传导与污水处理一体化管式污水处理反应器。
背景技术
传统微波强化污水处理技术均是将常规污水处理反应器安装在微波发生器腔体内，待微波从波导管中传出、进入微波发生器腔体后，微波再与污水处理反应器中的污水相接触。
在这过程中，一方面，微波会被微波发生器腔体四周的金属壁面反射，而大量实际应用表明，微波在反射过程中，在某些位置微波的波峰与波峰(或波谷与波谷)会发生叠加，致使此处微波辐射强度较强;在另外一些位置不同微波的波峰与波谷会发生叠加，导致该处微波辐射强度较弱。该现象的外在表现形式就是微波辐射不均匀，导致污水处理反应器中的污水无法均匀接受到微波辐射，使污水处理效果不稳定;另一方面，微波在被四周金属壁面反射过程中，部分微波会被反射回磁控管，导致磁控管使用寿命降低，增加维护保养压力;最后，值得一提的是，微波发生器腔体具有一定体积，当污水处理量较大时，微波发生器腔体会占用较大空间。
发明内容
本发明的目的是提供一种能够使污水均匀接受到微波辐射、能够避免微波返回到磁控管且占地面积较小的微波传导与污水处理一体化管式污水处理反应器。
本发明的目的是通过以下技术方案实现的：
本发明的微波传导与污水处理一体化管式污水处理反应器，包括污水入口、常规污水管、带孔金属板、波导管、可透微波的污水管、微波能量输出器护罩、磁控管、污水出口，两块所述带孔金属板在整个污水流通管道中分隔出一段微波作用段，所述微波作用段通过两块所述带孔金属板分别与所述污水入口和所述污水出口相连，所述磁控管安装在所述微波作用段的任一端侧面。
由上述本发明提供的技术方案可以看出，本发明实施例提供的微波传导与污水处理一体化管式污水处理反应器，通过使微波从微波能量输出器传出后直接与污水接触，使污水接受微波较为均匀;通过合理设置微波作用段长度，可使微波完全被污水吸收，避免了微波反射回磁控管，使磁控管使用寿命有所延长;通过省略微波发生器腔体，大大减小了微波强化污水处理设备占地面积。因此，该设备具备污水可均匀接受微波辐射、磁控管使用寿命长、占地面积小的优点。
