申请日2018.10.10
公开(公告)日2019.01.25
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种小区生活污水处理方法和小区生活污水处理装置，属于污水处理技术领域。该处理装置的格栅、调节池、水解酸化池、初沉池、生物接触氧化池、二沉池、过滤池、吸附罐和中水池依次连接，鼓风机分别与水解酸化池和生物接触氧化池连接，二沉池与水解酸化池连接，初沉池和二沉池的污泥排放口与污泥浓缩池连接，污泥浓缩池与调节池和污泥脱水机连接，污泥脱水机与调节池连接，中水池内设有消毒装置。本发明具有处理效果稳定、经济合理的特点，处理后污水达到CJ 25.1‑89《生活杂用水水质标准》洗车、扫除标准。
权利要求书
1.一种小区生活污水处理装置，其特征在于，包括格栅、调节池、水解酸化池、初沉池、生物接触氧化池、二沉池、过滤池、吸附罐、中水池、污泥浓缩池、污泥脱水机和鼓风机，所述格栅、调节池、水解酸化池、初沉池、生物接触氧化池、二沉池、过滤池、吸附罐和中水池依次连接，所述鼓风机分别与所述水解酸化池和生物接触氧化池连接，所述二沉池与所述水解酸化池连接，所述初沉池和二沉池的污泥排放口与所述污泥浓缩池连接，所述污泥浓缩池与所述调节池和污泥脱水机连接，所述污泥脱水机与所述调节池连接，所述中水池内设有消毒装置。
2.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述水解酸化池和生物接触氧化池中设有填料，池底均设有曝气管。
3.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述初沉池和二沉池为竖流式沉淀池，出水设置溢流堰板。
4.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述生物接触氧化池的气水比为20：1。
5.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述中水池内的消毒装置为二氧化氯发生器。
6.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述吸附罐为活性炭吸附罐，所述过滤池的滤料为均质石英砂。
7.根据权利要求1所述的小区生活污水处理装置，其特征在于，所述污泥脱水机为带式压滤机。
8.一种采用权利要求1～7中任一项所述装置的小区生活污水处理方法，其特征在于，将污水通过格栅去除大颗粒物和悬浮物;格栅出水进入调节池进行水质水量的调节;调节池出水进入水解酸化池，将污水中的大分子有机物酸化为易降解的小分子物质;水解酸化池出水进入初沉池，去除悬浮物质;初沉池出水进入生物接触氧化池，进一步降解废水中的有机物;生物接触氧化池出水经过二沉池去除脱落的生物膜，二沉池中的部分污泥回流至水解酸化池;二沉池上层出水经过溢流堰后进入过滤池，去除细小的悬浮物;过滤池出水进入吸附罐，吸附污水中的有机物质;吸附罐出水进入中水池，利用消毒装置对中水池出水进行消毒，出水回用;
其中，初沉池和二沉池的剩余污泥排入污泥浓缩池进行浓缩，上清液回流至调节池进行再处理，浓缩后的污泥添加调质剂后排入污泥脱水机中进行脱水，渗滤液回流至调节池，泥饼外运。
9.根据权利要求8所述的小区生活污水处理方法，其特征在于，所述二沉池回流至水解酸化池中的污泥比例为30%。
10.根据权利要求8所述的小区生活污水处理方法，其特征在于，污水在调节池中的停留时间为6.5h，在水解酸化池中的停留时间为5h，在初沉池中的停留时间为2.0h，在生物接触氧化池中的停留时间为11h，在二沉池中的停留时间为2.0h，在过滤池中的停留时间为5h，在活性炭吸附罐中的停留时间为4.5h，在中水池中的停留时间为1.2h。
说明书
一种小区生活污水处理方法和小区生活污水处理装置
技术领域
本发明属于污水处理技术领域，更具体地说，涉及一种小区生活污水处理方法和小区生活污水处理装置。
背景技术
随着我国经济与人民生活水平的进一步提高，城镇化速度不断增加，随之而来的是大量城镇化所带来的环境问题。由于大多数情况下城镇居民的分布广而且不均匀，这给市政管网的建设以及污水的收集增加了一定的难度。因此，需要寻求一种有效的小区生活污水处理以及回用的技术。
发明内容
发明目的：针对现有技术存在的上述问题，本发明的目的在于提供一种结构紧凑、处理效果稳定、经济合理的小区生活污水处理装置，本发明的另一目的在于提供采用该装置的小区生活污水处理方法。
技术方案：为了解决上述问题，本发明所采用的技术方案如下：
一种小区生活污水处理装置，包括格栅、调节池、水解酸化池、初沉池、生物接触氧化池、二沉池、过滤池、吸附罐、中水池、污泥浓缩池、污泥脱水机和鼓风机，所述格栅、调节池、水解酸化池、初沉池、生物接触氧化池、二沉池、过滤池、吸附罐和中水池依次连接，所述鼓风机分别与所述水解酸化池和生物接触氧化池连接，所述二沉池与所述水解酸化池连接，所述初沉池和二沉池的污泥排放口与所述污泥浓缩池连接，所述污泥浓缩池与所述调节池和污泥脱水机连接，所述污泥脱水机与所述调节池连接，所述中水池内设有消毒装置。
所述水解酸化池和生物接触氧化池中设有填料，池底均设有曝气管。
所述初沉池和二沉池为竖流式沉淀池，出水设置溢流堰板。
所述生物接触氧化池的气水比为20：1。
所述中水池内的消毒装置为二氧化氯发生器。
所述吸附罐为活性炭吸附罐，所述过滤池的滤料为均质石英砂。
所述污泥脱水机为带式压滤机。

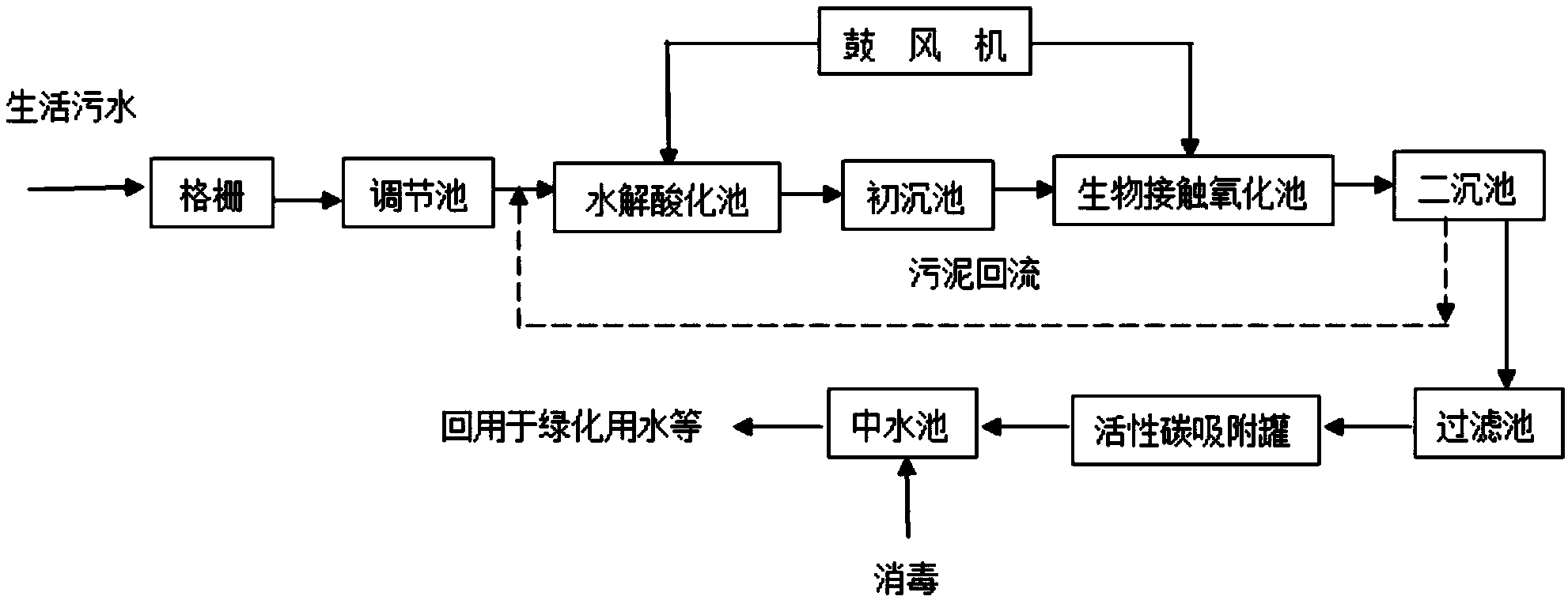

一种采用上述装置的小区生活污水处理方法，包括：将污水通过格栅去除大颗粒物和悬浮物;格栅出水进入调节池进行水质水量的调节;调节池出水进入水解酸化池，将污水中的大分子有机物酸化为易降解的小分子物质;水解酸化池出水进入初沉池，去除悬浮物质;初沉池出水进入生物接触氧化池，进一步降解废水中的有机物;生物接触氧化池出水经过二沉池去除脱落的生物膜，二沉池中的部分污泥回流至水解酸化池;二沉池上层出水经过溢流堰后进入过滤池，去除细小的悬浮物;过滤池出水进入吸附罐，吸附污水中的有机物质;吸附罐出水进入中水池，利用消毒装置对中水池出水进行消毒，出水回用;
其中，初沉池和二沉池的剩余污泥排入污泥浓缩池进行浓缩，上清液回流至调节池进行再处理，浓缩后的污泥添加调质剂后排入污泥脱水机中进行脱水，渗滤液回流至调节池，泥饼外运。
所述二沉池回流至水解酸化池中的污泥比例为30%。
污水在调节池中的停留时间为6.5h，在水解酸化池中的停留时间为5h，在初沉池中的停留时间为2.0h，在生物接触氧化池中的停留时间为11h，在二沉池中的停留时间为2.0h，在过滤池中的停留时间为5h，在活性炭吸附罐中的停留时间为4.5h，在中水池中的停留时间为1.2h。
有益效果：相比于现有技术，本发明采用物化+生化+物化的方法对小区生活污水进行处理以及中水回用，具有结构紧凑、处理效果稳定、经济合理的特点，处理后的污水达到CJ 25.1-89《生活杂用水水质标准》洗车、扫除标准。本发明的小区生活污水处理及中水回用装置和方法不仅拓宽了这一类污水的处理工艺，而且对其它化工类废水的处理具有一定的参考意义。
