申请日2018.10.10
公开(公告)日2019.02.01
IPC分类号C02F1/00
摘要
本发明公开了一种工业废水处理中段节流的循环利用装置，其结构包括挤压装置、侧窗、控制柜、防护门、报警指示灯、机体，挤压装置安装在机体底端内部，机体顶部与报警指示灯底部垂直连接，控制柜背部与机体右端前侧垂直连接，侧窗侧面镶嵌在机体右端内部，该装置能够通过防倒钩出水块阻断铁屑跟随废水一起流动，铁屑容易勾挂在设备内部，该装置能够将铁屑在方块、临界转臂、光滑支撑板形成的夹角处挤压成块状物体，同时不需要人工操作，该装置能够通过临界转臂的转动带动开合密封装置控制连接定位装置的张合，自动成型后出料，这样能够避免铁屑附着于过滤网上，同时降低工作人员的清理难度。
权利要求书

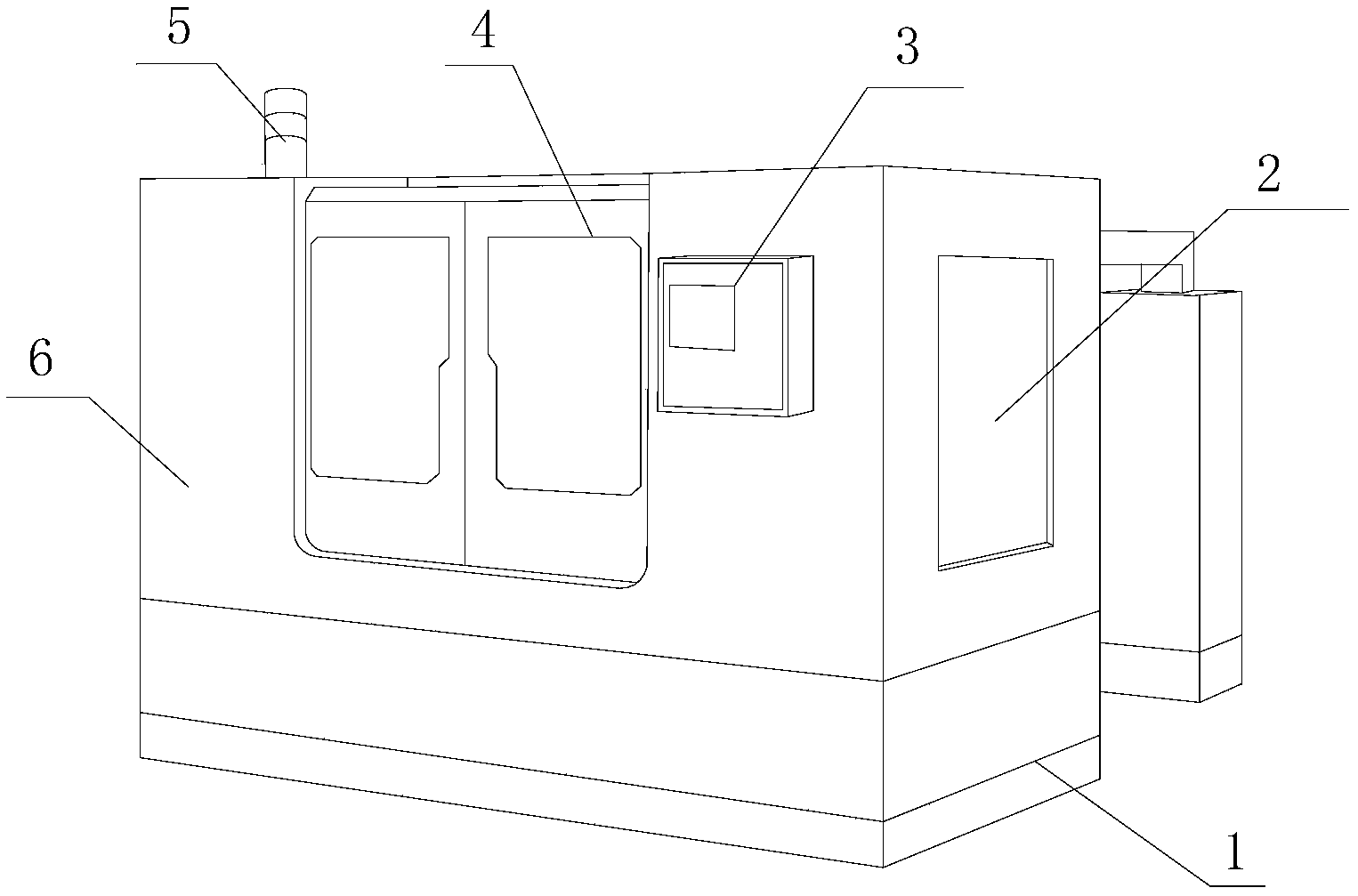

1.一种工业废水处理中段节流的循环利用装置，其结构包括挤压装置(1)、侧窗(2)、控制柜(3)、防护门(4)、报警指示灯(5)、机体(6)，其特征在于：
所述挤压装置(1)安装在机体(6)底端内部，所述机体(6)顶部与报警指示灯(5)底部垂直连接，所述控制柜(3)背部与机体(6)右端前侧垂直连接，所述侧窗(2)侧面镶嵌在机体(6)右端内部。
2.根据权利要求1所述的一种工业废水处理中段节流的循环利用装置，其特征在于：所述挤压装置(1)由连接定位装置(11)、成型实块(12)、气压缸(13)、导流模块(14)、防倒钩出水块(15)、纵向渗水架(16)、方块(17)、临界转臂(18)、开合密封装置(19)组成，所述气压缸(13)安装在导流模块(14)右端内部，所述气压缸(13)左端与成型实块(12)右端垂直连接，所述连接定位装置(11)安装在导流模块(14)底部，所述连接定位装置(11)左端与开合密封装置(19)右端活动连接，所述开合密封装置(19)顶部与临界转臂(18)底部垂直连接，所述临界转臂(18)顶部固定于方块(17)左端，所述方块(17)安装在导流模块(14)左端内部，所述方块(17)右端与纵向渗水架(16)左端焊接，所述纵向渗水架(16)右端顶部与防倒钩出水块(15)底部固定连接。
3.根据权利要求2所述的一种工业废水处理中段节流的循环利用装置，其特征在于：所述开合密封装置(19)由限位轨道架(191)、顶合卡位块(192)、被动升降架(193)、勾齿架(194)、V形架(195)、辅助杆(196)、传力齿轮(197)、复合齿块(198)组成，所述复合齿块(198)底侧通过传力齿轮(197)与勾齿架(194)顶侧进行传动连接，所述勾齿架(194)底端与V形架(195)中端固定连接，所述V形架(195)一端连接到被动升降架(193)底端，另一端固定于辅助杆(196)底部，所述被动升降架(193)中端后侧面与限位轨道架(191)内部活动连接，所述顶合卡位块(192)左端与顶合卡位块(192)顶端右侧垂直连接。
4.根据权利要求3所述的一种工业废水处理中段节流的循环利用装置，其特征在于：所述限位轨道架(191)由转向夹合架(1911)、复合轨道(1912)、施压弹簧(1913)、张合定位板(1914)组成，所述转向夹合架(1911)安装在复合轨道(1912)中端，所述施压弹簧(1913)一端连接到转向夹合架(1911)顶端外侧，另一端固定于张合定位板(1914)顶端内侧。
5.根据权利要求1所述的一种工业废水处理中段节流的循环利用装置，其特征在于：所述连接定位装置(11)由光滑支撑板(111)、转向架(112)、支点转向架(113)、双层复合圈(114)、弹性拉力带(115)组成，所述双层复合圈(114)右侧与支点转向架(113)左端底部焊接，所述转向架(112)顶端连接到双层复合圈(114)内部，所述弹性拉力带(115)一端连接到转向架(112)内部，另一端固定于支点转向架(113)内部，所述转向架(112)左侧与光滑支撑板(111)顶端右侧焊接。
说明书
一种工业废水处理中段节流的循环利用装置
技术领域
本发明涉及工业废水处理技术领域，具体地说是一种工业废水处理中段节流的循环利用装置。
背景技术
立式数控车床在对工件进行切削的时候，因为工件所需精度较高，所以每次进刀量都不大，这样切削出来的废屑大都是卷起来的铁丝和铁片，容易附着于过滤网上，而且非常锋利。
目前废水处理循环利用装置没有对这种铁屑进行处理，它会顺着废水一起流动，同时固定在过滤网上，阻止了废水的循环，在人工将铁屑从过滤网上拔下来时，通常会在手上留下伤口。
发明内容
本发明的主要目的在于克服现有技术的不足，提供一种工业废水处理中段节流的循环利用装置。
本发明采用如下技术方案来实现：一种工业废水处理中段节流的循环利用装置，其结构包括挤压装置、侧窗、控制柜、防护门、报警指示灯、机体，所述挤压装置安装在机体底端内部，所述机体顶部与报警指示灯底部垂直连接，所述控制柜背部与机体右端前侧垂直连接，所述侧窗侧面镶嵌在机体右端内部。
作为优化，所述挤压装置由连接定位装置、成型实块、气压缸、导流模块、防倒钩出水块、纵向渗水架、方块、临界转臂、开合密封装置组成，所述气压缸安装在导流模块右端内部，所述气压缸左端与成型实块右端垂直连接，所述连接定位装置安装在导流模块底部，所述连接定位装置左端与开合密封装置右端活动连接，所述开合密封装置顶部与临界转臂底部垂直连接，所述临界转臂顶部固定于方块左端，所述方块安装在导流模块左端内部，所述方块右端与纵向渗水架左端焊接，所述纵向渗水架右端顶部与防倒钩出水块底部固定连接。
作为优化，所述开合密封装置由限位轨道架、顶合卡位块、被动升降架、勾齿架、V形架、辅助杆、传力齿轮、复合齿块组成，所述复合齿块底侧通过传力齿轮与勾齿架顶侧进行传动连接，所述勾齿架底端与V形架中端固定连接，所述V形架一端连接到被动升降架底端，另一端固定于辅助杆底部，所述被动升降架中端后侧面与限位轨道架内部活动连接，所述顶合卡位块左端与顶合卡位块顶端右侧垂直连接。
作为优化，所述限位轨道架由转向夹合架、复合轨道、施压弹簧、张合定位板组成，所述转向夹合架安装在复合轨道中端，所述施压弹簧一端连接到转向夹合架顶端外侧，另一端固定于张合定位板顶端内侧。
作为优化，所述连接定位装置由光滑支撑板、转向架、支点转向架、双层复合圈、弹性拉力带组成，所述双层复合圈右侧与支点转向架左端底部焊接，所述转向架顶端连接到双层复合圈内部，所述弹性拉力带一端连接到转向架内部，另一端固定于支点转向架内部，所述转向架左侧与光滑支撑板顶端右侧焊接。
作为优化，所述方块底侧与光滑支撑板顶侧之间的间距等于成型实块的高度。
作为优化，所述顶合卡位块的横截面为三角形。
作为优化，所述转向夹合架内部形状与被动升降架后端侧面形状相同。
作为优化，所述张合定位板内侧与转向夹合架外侧形成60度夹角。
有益效果
本发明一种工业废水处理中段节流的循环利用装置，在进行使用时，我们需要将废水从导流模块右端入口导入，防倒钩出水块能够将铁屑阻挡下来，同时铁屑顺着导流模块内部的通道进入到方块、临界转臂、光滑支撑板形成的夹角处，气压缸能够推动成型实块左右循环移动，当铁屑挤压形成的块状物足够大时，成型实块依旧左移到固定位置就会将临界转臂往左顶，临界转臂就会将复合齿块往左推，复合齿块通过传力齿轮将勾齿架顶端往右压，勾齿架底端左端带动V形架拉着被动升降架顺着复合轨道往下压，顶合卡位块就会带动光滑支撑板、转向架以双层复合圈为支点往下转动，被动升降架后端就会挤压到转向夹合架内部，同时在施压弹簧的固定下被动升降架不会移动，这样铁屑挤压块就会通过重力将光滑支撑板压下且自身掉落，当铁屑挤压块掉落后弹性拉力带就会将光滑支撑板拉回原位，且光滑支撑板复位时会和顶合卡位块结合在一起，同时带动被动升降架上升，全部重新归位，这样就能够将废水中的铁屑循环使用，还可以解放工作人员的工作力。
与现有技术相比，本发明的有益效果是：该装置能够通过防倒钩出水块阻断铁屑跟随废水一起流动，铁屑容易勾挂在设备内部，该装置能够将铁屑在方块、临界转臂、光滑支撑板形成的夹角处挤压成块状物体，同时不需要人工操作，该装置能够通过临界转臂的转动带动开合密封装置控制连接定位装置的张合，自动成型后出料，这样能够避免铁屑附着于过滤网上，同时降低工作人员的清理难度。
