申请日2018.10.08
公开(公告)日2018.12.11
IPC分类号C02F7/00
摘要
本发明提供了一种水处理系统中曝气管的定位组件，属于机械技术领域。它解决了现有技术存在着稳定性不高的问题。本水处理系统中曝气管的定位组件设置在储水池内，包括固定架和配重块，上述固定架平铺在储水池底部处，上述配重块上部具有连接部一且配重块通过连接部一与固定架相连，上述配重块下部具有连接部二且曝气管通过连接部二与配重块相连。本水处理系统中曝气管的定位组件稳定性高。
权利要求书
1.一种水处理系统中曝气管的定位组件，水处理系统包括储水池、曝气管、连接管和气泵，上述曝气管用于放置在储水池内的底部处，上述气泵位于储水池外部且气泵通过连接管与曝气管相连接，其特征在于，本定位组件设置在储水池内，包括固定架和配重块，上述固定架平铺在储水池底部处，上述配重块上部具有连接部一且配重块通过连接部一与固定架相连，上述配重块下部具有连接部二且曝气管通过连接部二与配重块相连。
2.根据权利要求1所述的水处理系统中曝气管的定位组件，其特征在于，所述配重块呈长方体形，上述固定架呈U形，上述配重块的数量为两个，其中一个配重块连接在固定架的U形底部处，另外一个配重块连接在固定架的U形开口处。
3.根据权利要求2所述的水处理系统中曝气管的定位组件，其特征在于，所述连接部一为配重块两端处贯穿的通孔，上述固定架的U形两端穿设在对应的通孔处。
4.根据权利要求3所述的水处理系统中曝气管的定位组件，其特征在于，所述固定架的U形端部处螺纹连接有若干限位螺母，上述配重块被紧压在相邻两限位螺母之间。
5.根据权利要求4所述的水处理系统中曝气管的定位组件，其特征在于，所述连接部二为配重块底部凹入的定位凹口，上述曝气管嵌于定位凹口处。
6.根据权利要求5所述的水处理系统中曝气管的定位组件，其特征在于，所述曝气管的外径尺寸与定位凹口宽度尺寸相匹配。
7.根据权利要求6所述的水处理系统中曝气管的定位组件，其特征在于，曝气管的一端嵌于其中一个配重块的定位凹口处，曝气管的另一端嵌于另外一个配重块的定位凹口处。
8.根据权利要求7所述的水处理系统中曝气管的定位组件，其特征在于，配重块上具有若干定位凹口。
9.根据权利要求8所述的水处理系统中曝气管的定位组件，其特征在于，所述固定架的U形底部处具有凹入的连接孔，上述固定架的U形端部处具有与连接孔相匹配的连接段。
10.根据权利要求9所述的水处理系统中曝气管的定位组件，其特征在于，所述连接段为柔性材料，且其中一个固定架上的连接段能紧配合连接在另外一个固定架的连接孔处。
说明书
水处理系统中曝气管的定位组件
技术领域
本发明属于机械技术领域，涉及一种水处理系统中曝气管的定位组件。
背景技术
曝气是将空气中的氧强制向液体中转移的过程，其目的是获得足够的溶解氧。此外，曝气还有防止水处理系统内悬浮体下沉，加强池内有机物与微生物及溶解氧接触的目的。从而保证水处理系统内微生物在有充足溶解氧的条件下，对污水中有机物的氧化分解作用。
曝气器就是实现稳定曝气的一种装置，它是给排水曝气充氧的必备设备，按使用方法可分为表面曝气器和水下曝气器，水下曝气器主要有微孔曝气器和射流曝气器。
其中微孔曝气器其处理效果比较好，应用比较广泛。
但是，由于微孔曝气器是安装在水处理系统中储水池底部处，在曝气过程中会受到气流作用。因此，必须对微孔曝气器进行固定，避免其在使用过程中上浮。
现有的解决方案通常是将曝气器固定在金属支架上，这样虽然能将曝气器稳定连接在储水池底部处，但是，金属支架占用过多空间。
发明内容
本发明的目的是针对现有技术存在的上述问题，提供一种结构紧凑且占用空间少的水处理系统中曝气管的定位组件。
本发明的目的可通过下列技术方案来实现：
一种水处理系统中曝气管的定位组件，水处理系统包括储水池、曝气管、连接管和气泵，上述曝气管用于放置在储水池内的底部处，上述气泵位于储水池外部且气泵通过连接管与曝气管相连接，其特征在于，本定位组件设置在储水池内，包括固定架和配重块，上述固定架平铺在储水池底部处，上述配重块上部具有连接部一且配重块通过连接部一与固定架相连，上述配重块下部具有连接部二且曝气管通过连接部二与配重块相连。
本发明的定位组件创造性的通过连接部一将配重块连接在固定架上，通过连接部二曝气管连接在配重块上。
本组件中固定架只是用于将配重块连接在其上，而配重块负责将曝气管稳定连接在其上。因此，本组件不仅能使固定架占用空间少，而且还能将曝气管稳定连接在其上。
当然，配重块自身重量高，在配重块的重力占用下能使固定架和曝气管稳定的位于储水池底处。
也就是说，在配重块自重作用下正常曝气作业的曝气管也能稳定的位于储水池内。

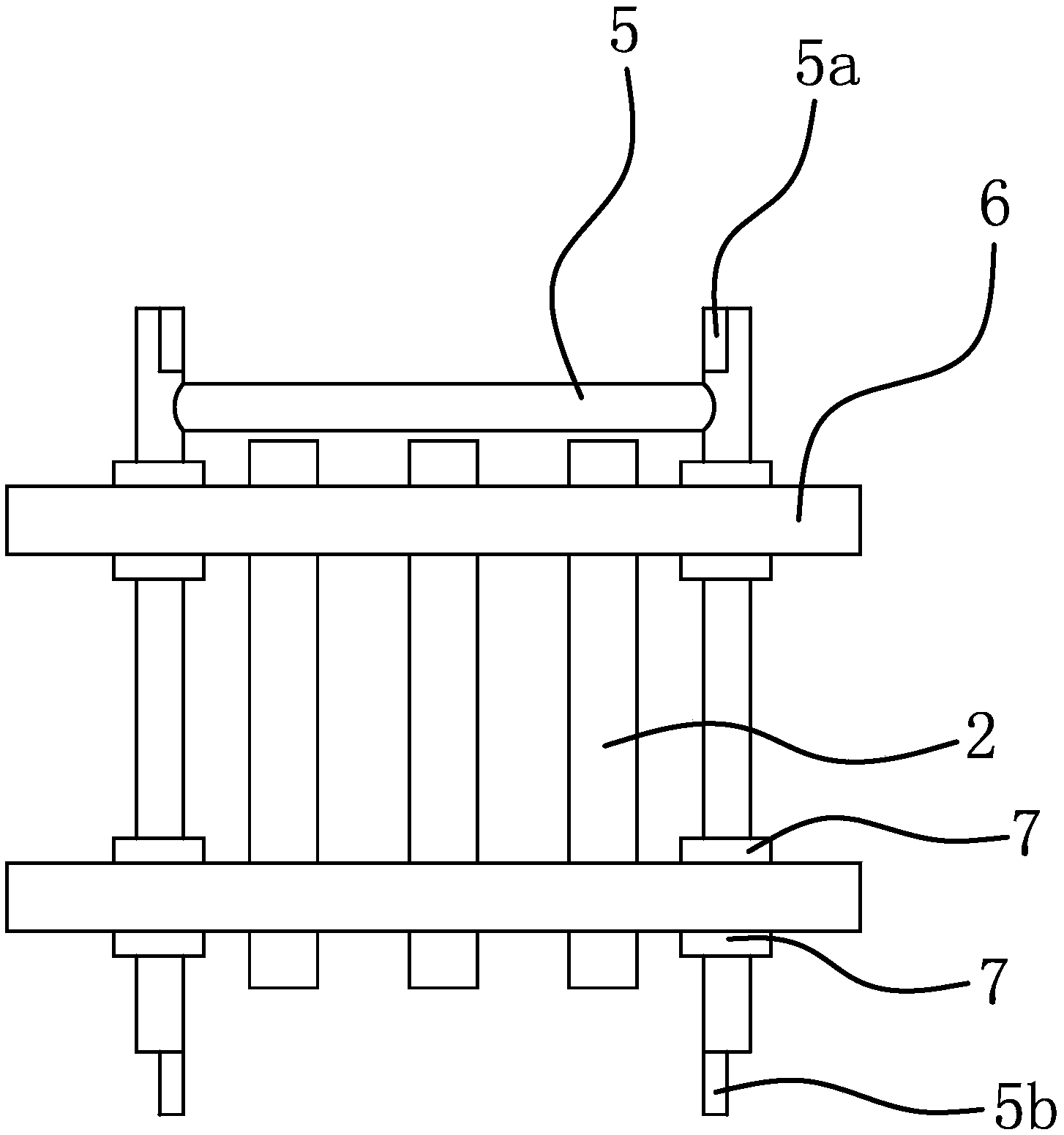

在上述的水处理系统中曝气管的定位组件中，所述配重块呈长方体形，上述固定架呈U形，上述配重块的数量为两个，其中一个配重块连接在固定架的U形底部处，另外一个配重块连接在固定架的U形开口处。
通过U形的固定架能将两个配重块稳定的连接在其上。当然，呈U形的固定架是平铺设置的，这样能有效减少固定架的占用空间。
在上述的水处理系统中曝气管的定位组件中，所述连接部一为配重块两端处贯穿的通孔，上述固定架的U形两端穿设在对应的通孔处。
固定架的U形两端穿设在通孔处，这样能使配重块与固定架稳定连接在一起。
在上述的水处理系统中曝气管的定位组件中，所述固定架的U形端部处螺纹连接有若干限位螺母，上述配重块被紧压在相邻两限位螺母之间。
当然，固定架与限位螺母是螺纹连接。通过两个限位螺母能将配重块稳定的定位在固定架上。
在上述的水处理系统中曝气管的定位组件中，所述连接部二为配重块底部凹入的定位凹口，上述曝气管嵌于定位凹口处。
定位凹口开口朝下，这样能将曝气管稳定连接在定位凹口处。当然，在曝气作业过程中曝气管更加不会脱离配重块，曝气管与配重块只会连接更加紧密。
在上述的水处理系统中曝气管的定位组件中，所述曝气管的外径尺寸与定位凹口宽度尺寸相匹配。
这样能提高曝气管与配重块之间的连接稳定性。
在上述的水处理系统中曝气管的定位组件中，曝气管的一端嵌于其中一个配重块的定位凹口处，曝气管的另一端嵌于另外一个配重块的定位凹口处。
曝气管的两端分别得到对应配重块上定位凹口的定位，能保证曝气管的两端能稳定连接在对应的配重块上。
在上述的水处理系统中曝气管的定位组件中，配重块上具有若干定位凹口。
多个定位凹口能连接多个曝气管，从而提高其曝气效率。
在上述的水处理系统中曝气管的定位组件中，所述固定架的U形底部处具有凹入的连接孔，上述固定架的U形端部处具有与连接孔相匹配的连接段。
在上述的水处理系统中曝气管的定位组件中，所述连接段为柔性材料，且其中一个固定架上的连接段能紧配合连接在另外一个固定架的连接孔处。
前后相邻的两个固定架通过连接段与连接孔配合能使两者而稳定的连接在一起，其组件比较方便。
与现有技术相比，本水处理系统中曝气管的定位组件通过平铺的固定架将配重块稳定的连接在其上，同时配重块又稳定的与曝气管相连接，因此，本定位组件不仅结构紧凑，而且不占用过多空间。
同时，在配重块的作用下能使固定架和曝气管均位于储水池底部，其稳定性比较高，具有很高的实用价值。
