申请日2018.10.09
公开(公告)日2019.01.22
IPC分类号C02F9/14; B60P3/00
摘要
本发明涉及污水处理技术领域，特别涉及一种便于移动的环保型污水处理装置，包括污水处理车，所述污水处理车的车头上端设置有抽水泵，所述抽水泵的一端通过排污管连接有污水处理池池体，所述池体的一侧固定连接有贯穿并延伸至池体内部的进水管，所述池体的另一侧固定连接有出水管，所述池体的一侧固定安装有药箱，所述药箱通过阀门固定连接有加药导管，所述污水处理池池体的上表面的两端均固定连接有固定块，所述池体的底部设置有沉淀池，沉淀池内侧表面设有液位计等。本发明的结构装配方便且结构稳定，能够快速收集污水，增加交通便利性，便于移动，结构新颖，操作简单，适用范围广。
权利要求书

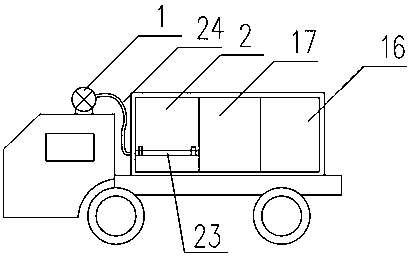

1.一种便于移动的环保型污水处理装置，包括污水处理车，所述污水处理车的车头上端设置有抽水泵，所述抽水泵的一端通过排污管连接有污水处理池池体，所述池体的一侧固定连接有贯穿并延伸至池体内部的进水管，所述池体的另一侧固定连接有出水管，所述池体的一侧固定安装有药箱，所述药箱通过阀门固定连接有加药导管，所述污水处理池池体的上表面的两端均固定连接有固定块，所述池体的底部设置有沉淀池，沉淀池内侧表面设有液位计，所述沉淀池包括进水口、分隔板、挡流板、储污仓以及出水口，所述进水口固定在沉淀池的左端侧壁上，所述分隔板设置在沉淀池的两内壁之间，且分隔板与沉淀池的底面之间设置有储污仓，所述储污仓的底端设置有排污管，所述出水口固定连接在沉淀池的右端侧壁上，所述污水处理车本体的右端设置有厌氧池，所述厌氧池与沉淀池之间设置有好氧池。
2.根据权利要求1所述的一种便于移动的环保型污水处理装置，其特征在于沉淀池的内部设置有活性碳层，沉淀池一侧的底部开设有排泥口。
3.根据权利要求1所述的一种便于移动的环保型污水处理装置，其特征在于固定块的一侧设置有篷布，所述篷布包括防水层，所述防水层的侧固定连接有防腐层，所述防腐层的内侧固定连接有粘虫层。
4.根据权利要求1至3任一项所述的一种便于移动的环保型污水处理装置，其特征在于所述排污管的出口前端设置有过滤网，所述过滤网由两个孔径不同的网板构成。
5.根据权利要求1至3任一项所述的一种便于移动的环保型污水处理装置，其特征在于排污管的管体上设置有排污阀，排污阀用于控制沉淀物的排放。
6.根据权利要求4所述的一种便于移动的环保型污水处理装置，其特征在于排污管的管体上设置有排污阀，排污阀用于控制沉淀物的排放。
7.根据权利要求1至3任一项所述的一种便于移动的环保型污水处理装置，其特征在于分隔板内侧设置有挡泥板，挡泥板的外表面设置插销，以用于固定挡泥板，分隔板的两端设置有与挡泥板相配合的滑槽。
8.根据权利要求4所述的一种便于移动的环保型污水处理装置，其特征在于分隔板内侧设置有挡泥板，挡泥板的外表面设置插销，以用于固定挡泥板，分隔板的两端设置有与挡泥板相配合的滑槽。
9.根据权利要求5所述的一种便于移动的环保型污水处理装置，其特征在于分隔板内侧设置有挡泥板，挡泥板的外表面设置插销，以用于固定挡泥板，分隔板的两端设置有与挡泥板相配合的滑槽。
10.根据权利要求6所述的一种便于移动的环保型污水处理装置，其特征在于分隔板内侧设置有挡泥板，挡泥板的外表面设置插销，以用于固定挡泥板，分隔板的两端设置有与挡泥板相配合的滑槽。
说明书
便于移动的环保型污水处理装置
技术领域
本发明涉及污水处理技术领域，特别涉及一种便于移动的环保型污水处理装置。
背景技术
目前，水的污染有两类，一类是自然污染，另一类是人为污染，当前对水体危害较大的是人为污染，水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类，污染物主要有，未经处理而排放的工业废水，未经处理而排放的生活污水，大量使用化肥、农药、除草剂的农田污水，堆放在河边的工业废弃物和生活垃圾，水土流失，矿山污水。
在涉及污水处理时，就涉及到对污水处理装置进行使用，但是目前市场上的污水处理装置，在使用的过程中，不便于对污水处理装置进行组装，从而影响了污水处理装置的正常工作，以此也降低了污水处理装置的工作效率，同时也降低了污水处理装置的使用效率。
针对上述存在的技术问题，本发明的目的是：提供了一种便于移动的环保型污水处理装置，以解决现有的解决了污水处理装置不方便组装，耽误排污时间，导致污水直接排入环境中，造成污染的问题。
本发明的技术方案是通过以下技术措施来实现的：一种便于移动的环保型污水处理装置，包括污水处理车，所述污水处理车的车头上端设置有抽水泵，所述抽水泵的一端通过排污管连接有污水处理池池体，所述池体的一侧固定连接有贯穿并延伸至池体内部的进水管，所述池体的另一侧固定连接有出水管，所述池体的一侧固定安装有药箱，所述药箱通过阀门固定连接有加药导管，所述污水处理池池体的上表面的两端均固定连接有固定块，所述池体的底部设置有沉淀池，沉淀池内侧表面设有液位计，所述沉淀池包括进水口、分隔板、挡流板、储污仓以及出水口，所述进水口固定在沉淀池的左端侧壁上，所述分隔板设置在沉淀池的两内壁之间，且分隔板与沉淀池的底面之间设置有储污仓，所述储污仓的底端设置有排污管，所述出水口固定连接在沉淀池的右端侧壁上，所述污水处理车本体的右端设置有厌氧池，所述厌氧池与沉淀池之间设置有好氧池。
下面是对上述发明技术方案的进一步的优化或/和改进：
优选的，沉淀池的内部设置有活性碳层，沉淀池一侧的底部开设有排泥口。
优选的，固定块的一侧设置有篷布，所述篷布包括防水层，所述防水层的侧固定连接有防腐层，所述防腐层的内侧固定连接有粘虫层。
优选的，所述排污管的出口前端设置有过滤网，所述过滤网由两个孔径不同的网板构成。
优选的，排污管的管体上设置有排污阀，排污阀用于控制沉淀物的排放。
优选的，分隔板内侧设置有挡泥板，挡泥板的外表面设置插销，以用于固定挡泥板，分隔板的两端设置有与挡泥板相配合的滑槽。
本发明的结构装配方便且结构稳定，能够快速收集污水，增加交通便利性，便于移动，结构新颖，操作简单，适用范围广。本发明在沉淀池内部设置挡流板，相较于传统的沉淀池，挡流板可以使水流速度放缓，利于水中的物质平稳的沉降，使得水中物质沉淀更加充分;沉淀后的水经简单过滤后排入到好氧池内，使得水中杂质减少，提高分解效率。
