申请日2018.10.16
公开(公告)日2019.01.11
IPC分类号C02F11/13; C02F11/121
摘要
本发明公开了一种便于使用的污泥处理用快速脱水装置，包括箱体，所述箱体顶部的一侧固定连接有顶箱，并且顶箱内壁底部的一侧固定连接有第一电机，所述第一电机输出轴的一端固定连接有活动杆，活动杆的一端与顶箱内壁的一侧转动连接，顶箱内壁顶部的一侧转动连接有连接杆，连接杆的底端从上至下依次贯穿顶箱和箱体并延伸至箱体的内部，本发明涉及污泥处理技术领域。该便于使用的污泥处理用快速脱水装置，提高了人们的工作效率，实现了对污泥进行既快速又高效的对污泥进行脱水处理，从而大大方便了人们对污泥的处理工作，通过支撑柱的顶端固定连接有烘干筒，脱水完成后会对污泥进行烘干，提高污泥处理的高效性与快捷性。
权利要求书
1.一种便于使用的污泥处理用快速脱水装置，包括箱体(1)，其特征在于：所述箱体(1)顶部的一侧固定连接有顶箱(2)，并且顶箱(2)内壁底部的一侧固定连接有第一电机(3)，所述第一电机(3)输出轴的一端固定连接有活动杆(4)，并且活动杆(4)的一端与顶箱(2)内壁的一侧转动连接，所述顶箱(2)内壁顶部的一侧转动连接有连接杆(5)，所述连接杆(5)的底端从上至下依次贯穿顶箱(2)和箱体(1)并延伸至箱体(1)的内部，所述活动杆(4)的表面固定连接有涡轮(6)，所述连接杆(5)的表面且位于顶箱(2)的内部固定连接有与涡轮(6)相啮合的蜗杆(7)，所述连接杆(5)延伸至箱体(1)内部的一端固定连接有固定板(8)，并且固定板(8)的底部固定连接有脱水桶(9)，所述脱水桶(9)的一侧连通有曲型管(10)，并且脱水桶(9)内壁的顶部固定连接有连接板(11)，所述连接板(11)底部的两侧均活动连接有第一竖杆(12)，并且两个第一竖杆(12)远离连接板(11)的一端均活动连接有竖板(13)，所述竖板(13)远离第一竖杆(12)的一端活动连接有第二竖杆(14)，并且两个第二竖杆(14)的底端均活动连接有横板(15)，所述横板(15)的两侧且位于第二竖杆(14)的底端均固定连接有斜板(16)，并且两个斜板(16)相对一侧之间的顶部固定连接有挤压板(17)，两个所述竖板(13)相对的一侧之间固定连接有液压油缸(18)。
2.根据权利要求1所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：两个所述第一竖杆(12)表面相对的一侧之间与两个所述第二竖杆(14)表面相对的一侧之间均固定连接有第一弹簧(19)，所述曲型管(10)延伸至脱水桶(9)内部的一端贯穿斜板(16)并延伸至斜板(16)的底部。
3.根据权利要求1所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：所述脱水桶(9)内壁的两侧均固定连接有滑板(20)，并且滑板(20)相对的一侧均滑动连接有滑块(21)，所述滑块(21)的一侧与斜板(16)的一侧固定连接，所述脱水桶(9)内壁的两侧且位于滑板(20)的底部均固定连接有滤水板(22)，所述滤水板(22)的底部与脱水桶(9)内壁的底部固定连接，所述脱水桶(9)内壁两侧的底部且位于滤水板(22)的底部均连通有排水管(23)，所述滤水板(22)的表面开设有透水孔。
4.根据权利要求1所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：所述箱体(1)内壁两侧之间的中部固定连接有隔板(24)，并且隔板(24)的顶部固定连接有环形板(25)，所述环形板(25)的顶部滑动连接有卡板(26)，并且卡板(26)的顶部与脱水桶(9)的底部固定连接，所述箱体(1)一侧的顶部连通有进料管(27)，所述进料管(27)的一端贯穿箱体(1)并延伸至箱体(1)的内部，所述箱体(1)的两侧且位于隔板(24)的顶部均连通有导管(28)。
5.根据权利要求1所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：所述箱体(1)内壁的两侧且位于隔板(24)的顶部均固定连接有外壳(29)，并且外壳(29)相对的一侧均活动连接有推杆(30)，所述推杆(30)延伸至外壳(29)内部的一端固定连接有挡块(31)，并且挡块(31)的一侧与外壳(29)内壁的一侧之间固定连接有第二弹簧(32)，所述推杆(30)延伸至外壳(29)外部的一端固定连接有与脱水桶(9)相适配的弧形板(33)，所述弧形板(33)的一侧与脱水桶(9)的一侧相接触。
6.根据权利要求1所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：所述脱水桶(9)的底部连通有排料管(34)，所述排料管(34)的底端贯穿隔板(24)并延伸至隔板(24)的底部，所述排料管(34)延伸至隔板(24)底部的一端连通有U型管(35)，所述箱体(1)内壁底部的两侧均通过活动轴转动连接有支撑柱(36)，并且支撑柱(36)的顶端固定连接有烘干筒(37)，所述U型管(35)的底端一端贯穿烘干筒(37)并延伸至烘干筒(37)的内部，所述烘干筒(37)的表面开设有通孔(38)，并且烘干筒(37)的底部连通有连通管(39)，所述连通管(39)的底端贯穿支撑柱(36)和箱体(1)并延伸至箱体(1)的底部，所述排料管(34)的内部和连通管(39)的内部均固定连接有电磁阀门。
7.根据权利要求1-6所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：箱体(1)内壁底部的两侧且位于支撑柱(36)表面相对的一侧之间均固定连接有支撑架(40)，所述支撑架(40)相对的一侧之间活动连接有旋转杆(41)，所述旋转杆(41)的两端均固定连接有第一锥齿轮，并且支撑柱(36)表面的底部固定连接有与第一锥齿轮相啮合的第二锥齿轮。
8.根据权利要求1-7所述的一种便于使用的污泥处理用快速脱水装置，其特征在于：箱体(1)的底部固定连接有电机箱(42)，并且电机箱(42)内壁底部的一侧固定连接有第二电机(43)，所述第二电机(43)输出轴的一端和旋转杆(41)表面的一侧均固定连接有皮带轮(44)，并且皮带轮(44)的表面通过皮带(45)传动连接，所述箱体(1)的两侧且位于导管(28)的底部均通过支撑板固定连接有热风机(46)，所述热风机(46)出风口的一端连通有排风管(47)，所述排风管(47)的一端贯穿箱体(1)并延伸至箱体(1)的内部，所述排风管(47)延伸至箱体(1)内部的一端固定连接有喷头(48);所述烘干筒(37)内壁顶部的两侧均转动连接有搅拌杆(49)，并且搅拌杆(49)的底端与烘干筒(37)内壁的底部转动连接，所述搅拌杆(49)表面的两侧均固定连接有搅拌棒(50);所述箱体(1)表面的顶部且位于脱水桶(9)相对应的位置通过合页铰接有箱门(51)，并且箱门(51)的表面固定连接有门把手(52)，所述箱体(1)两侧的底部均连通有横管(53)，并且箱体(1)底部的两侧均固定连接有万向轮(54)，所述万向轮(54)的表面设置有防滑纹，并且万向轮(54)的顶部固定连接有脚刹。
9.一种便于使用的污泥处理用快速脱水方法，其特征在于：从进料管27倒入污泥，污泥通过曲型管10就会进入到脱水桶9的内部，打开第一电机3，第一电机3带动活动杆4进行旋转，通过涡轮6和蜗杆7的作用下带动连接杆5进行旋转，连接杆5的旋转就会带动脱水桶9进行旋转，打开液压油缸18，液压油缸18推动竖板13进行相对或相反运动，带动斜板16进行上下运动，挤压板17对污泥进行挤压，污泥中的水通过排水管23排出，然后从导管28排出，然后打开电磁阀门，污泥就会从排料管34排出落入到烘干筒37中，打开第二电机43，第二电机43带动支撑柱36进行旋转，支撑柱36就会带动烘干筒37进行旋转，打开热风机46，热风机46吹出的热风对烘干筒37中的污泥进行烘干，烘干完成后打开电磁阀门将污泥从连通管39排出。
说明书
一种便于使用的污泥处理用快速脱水装置以及方法
技术领域
本发明涉及污泥处理技术领域，具体为一种便于使用的污泥处理用快速脱水装置。
背景技术
污泥处理就是对污泥进行浓缩、调治、脱水、稳定、干化或焚烧的加工过程，有很多种方法可以用来处理含油污泥，化学和物理的方法例如：焚烧、氯氧化、臭氧氧化和燃烧，生物的处理方法例如：生物修复、传统堆肥法等，现在，随着技术的发展，含油污泥的低温冷处理和生物修复成为了两条有效的处理途径，原污泥是指未经污泥处理的初沉淀污泥，二沉污泥是指从二次沉淀池排出的沉淀物。
目前污泥进行处理的时候都是采用脱水的方式，大多是直接通过单一的旋转分离脱水，然而，这样的脱水方式脱水效果较差，且脱水效率低，每次人们都需要花费大量的时间来对污泥混合料进行脱水，大大增加了人们的工作负担，降低了人们的工作效率，不能实现对污泥混合料进行既快速又高效的对污泥混合料进行脱水处理，从而给人们对污泥的处理工作带来了极大的不便。
发明内容
针对现有技术的不足，本发明提供了一种便于使用的污泥处理用快速脱水装置，解决了现有的脱水方式脱水效果较差，且脱水效率低，不能对污泥进行较好处理的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种便于使用的污泥处理用快速脱水装置，包括箱体，所述箱体顶部的一侧固定连接有顶箱，并且顶箱内壁底部的一侧固定连接有第一电机，所述第一电机输出轴的一端固定连接有活动杆，并且活动杆的一端与顶箱内壁的一侧转动连接，所述顶箱内壁顶部的一侧转动连接有连接杆，所述连接杆的底端从上至下依次贯穿顶箱和箱体并延伸至箱体的内部，所述活动杆的表面固定连接有涡轮，所述连接杆的表面且位于顶箱的内部固定连接有与涡轮相啮合的蜗杆，所述连接杆延伸至箱体内部的一端固定连接有固定板，并且固定板的底部固定连接有脱水桶，所述脱水桶的一侧连通有曲型管，并且脱水桶内壁的顶部固定连接有连接板，所述连接板底部的两侧均活动连接有第一竖杆，并且两个第一竖杆远离连接板的一端均活动连接有竖板，所述竖板远离第一竖杆的一端活动连接有第二竖杆，并且两个第二竖杆的底端均活动连接有横板，所述横板的两侧且位于第二竖杆的底端均固定连接有斜板，并且两个斜板相对一侧之间的顶部固定连接有挤压板，两个所述竖板相对的一侧之间固定连接有液压油缸。
优选的，两个所述第一竖杆表面相对的一侧之间与两个所述第二竖杆表面相对的一侧之间均固定连接有第一弹簧，所述曲型管延伸至脱水桶内部的一端贯穿斜板并延伸至斜板的底部。
优选的，所述脱水桶内壁的两侧均固定连接有滑板，并且滑板相对的一侧均滑动连接有滑块，所述滑块的一侧与斜板的一侧固定连接，所述脱水桶内壁的两侧且位于滑板的底部均固定连接有滤水板，所述滤水板的底部与脱水桶内壁的底部固定连接，所述脱水桶内壁两侧的底部且位于滤水板的底部均连通有排水管，所述滤水板的表面开设有透水孔。
优选的，所述箱体内壁两侧之间的中部固定连接有隔板，并且隔板的顶部固定连接有环形板，所述环形板的顶部滑动连接有卡板，并且卡板的顶部与脱水桶的底部固定连接，所述箱体一侧的顶部连通有进料管，所述进料管的一端贯穿箱体并延伸至箱体的内部，所述箱体的两侧且位于隔板的顶部均连通有导管。
优选的，所述箱体内壁的两侧且位于隔板的顶部均固定连接有外壳，并且外壳相对的一侧均活动连接有推杆，所述推杆延伸至外壳内部的一端固定连接有挡块，并且挡块的一侧与外壳内壁的一侧之间固定连接有第二弹簧，所述推杆延伸至外壳外部的一端固定连接有与脱水桶相适配的弧形板，所述弧形板的一侧与脱水桶的一侧相接触。
优选的，所述脱水桶的底部连通有排料管，所述排料管的底端贯穿隔板并延伸至隔板的底部，所述排料管延伸至隔板底部的一端连通有U型管，所述箱体内壁底部的两侧均通过活动轴转动连接有支撑柱，并且支撑柱的顶端固定连接有烘干筒，所述U型管的底端一端贯穿烘干筒并延伸至烘干筒的内部，所述烘干筒的表面开设有通孔，并且烘干筒的底部连通有连通管，所述连通管的底端贯穿支撑柱和箱体并延伸至箱体的底部，所述排料管的内部和连通管的内部均固定连接有电磁阀门。
优选的，所述箱体内壁底部的两侧且位于支撑柱表面相对的一侧之间均固定连接有支撑架，所述支撑架相对的一侧之间活动连接有旋转杆，所述旋转杆的两端均固定连接有第一锥齿轮，并且支撑柱表面的底部固定连接有与第一锥齿轮相啮合的第二锥齿轮。
优选的，所述箱体的底部固定连接有电机箱，并且电机箱内壁底部的一侧固定连接有第二电机，所述第二电机输出轴的一端和旋转杆表面的一侧均固定连接有皮带轮，并且皮带轮的表面通过皮带传动连接，所述箱体的两侧且位于导管的底部均通过支撑板固定连接有热风机，所述热风机出风口的一端连通有排风管，所述排风管的一端贯穿箱体并延伸至箱体的内部，所述排风管延伸至箱体内部的一端固定连接有喷头。
优选的，所述烘干筒内壁顶部的两侧均转动连接有搅拌杆，并且搅拌杆的底端与烘干筒内壁的底部转动连接，所述搅拌杆表面的两侧均固定连接有搅拌棒。

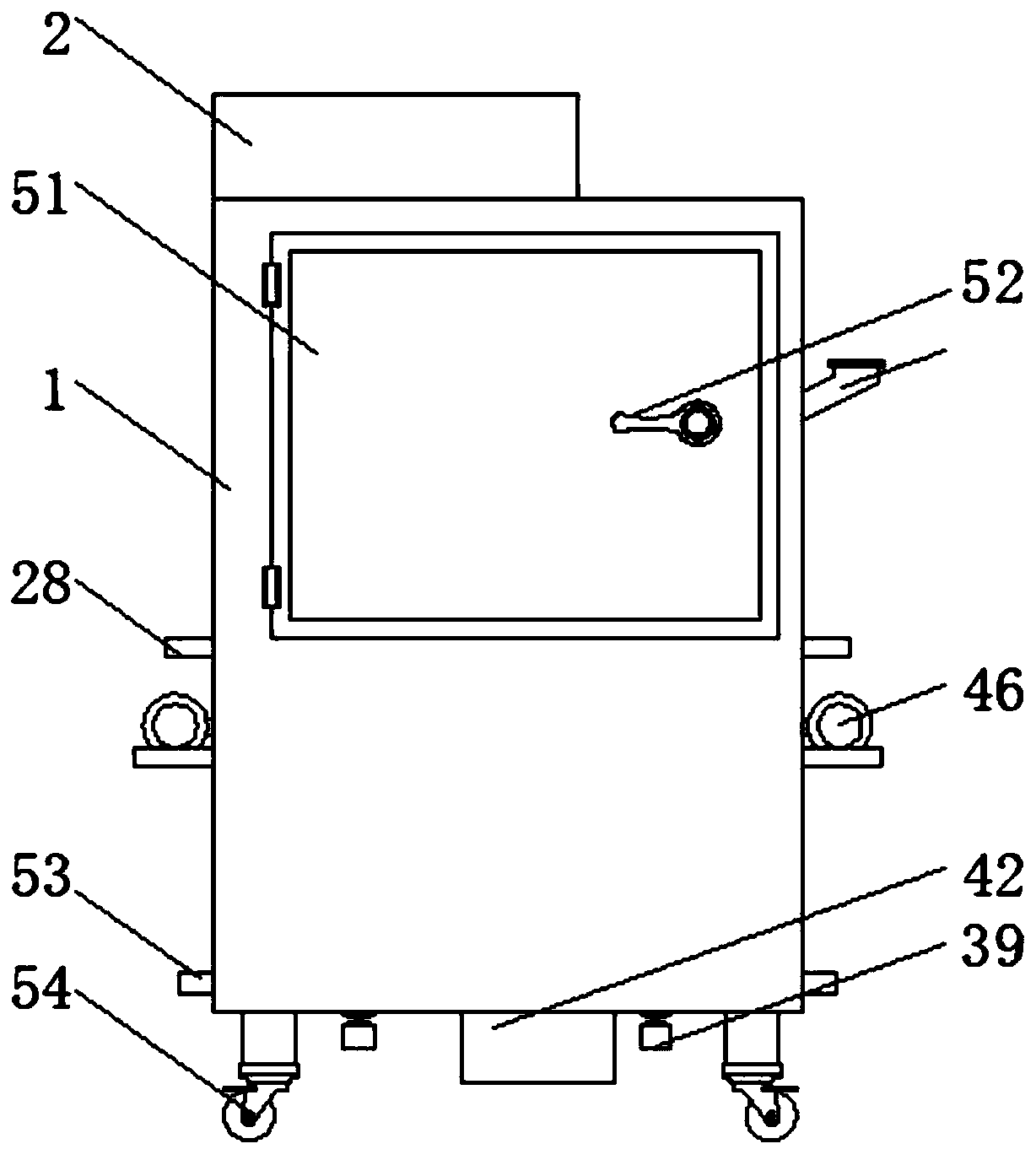

优选的，所述箱体表面的顶部且位于脱水桶相对应的位置通过合页铰接有箱门，并且箱门的表面固定连接有门把手，所述箱体两侧的底部均连通有横管，并且箱体底部的两侧均固定连接有万向轮，所述万向轮的表面设置有防滑纹，并且万向轮的顶部固定连接有脚刹。
另一方面，本发明还提供了一种便于使用的污泥处理用快速脱水方法，其特征在于：从进料管27倒入污泥，污泥通过曲型管10就会进入到脱水桶9的内部，打开第一电机3，第一电机3带动活动杆4进行旋转，通过涡轮6和蜗杆7的作用下带动连接杆5进行旋转，连接杆5的旋转就会带动脱水桶9进行旋转，打开液压油缸18，液压油缸18推动竖板13进行相对或相反运动，带动斜板16进行上下运动，挤压板17对污泥进行挤压，污泥中的水通过排水管23排出，然后从导管28排出，然后打开电磁阀门，污泥就会从排料管34排出落入到烘干筒37中，打开第二电机43，第二电机43带动支撑柱36进行旋转，支撑柱36就会带动烘干筒37进行旋转，打开热风机46，热风机46吹出的热风对烘干筒37中的污泥进行烘干，烘干完成后打开电磁阀门将污泥从连通管39排出。
有益效果
本发明提供了一种便于使用的污泥处理用快速脱水装置。具备以下有益效果：
(1)、该便于使用的污泥处理用快速脱水装置，通过固定板的底部固定连接有脱水桶，脱水桶的一侧连通有曲型管，并且脱水桶内壁的顶部固定连接有连接板，连接板底部的两侧均活动连接有第一竖杆，并且两个第一竖杆远离连接板的一端均活动连接有竖板，竖板远离第一竖杆的一端活动连接有第二竖杆，并且两个第二竖杆的底端均活动连接有横板，横板的两侧且位于第二竖杆的底端均固定连接有斜板，并且两个斜板相对一侧之间的顶部固定连接有挤压板，两个竖板相对的一侧之间固定连接有液压油缸，可实现对污泥进行旋转分离和挤压双重脱水，这样大大增强了脱水效果，很好的提高了脱水效率，无需人们花费大量的时间来对污泥进行脱水，大大减轻了人们的工作负担，提高了人们的工作效率，实现了对污泥进行既快速又高效的对污泥进行脱水处理，从而大大方便了人们对污泥的处理工作。
(2)、该便于使用的污泥处理用快速脱水装置，通过支撑柱的顶端固定连接有烘干筒，U型管的底端一端贯穿烘干筒并延伸至烘干筒的内部，烘干筒的表面开设有通孔，并且烘干筒的底部连通有连通管，连通管的底端贯穿支撑柱和箱体并延伸至箱体的底部，排料管的内部和连通管的内部均固定连接有电磁阀门，箱体的两侧且位于导管的底部均通过支撑板固定连接有热风机，热风机出风口的一端连通有排风管，排风管的一端贯穿箱体并延伸至箱体的内部，排风管延伸至箱体内部的一端固定连接有喷头，脱水完成后会对污泥进行烘干，然后再对污泥进行收集处理，提高污泥处理的高效性与快捷性。
(3)、该便于使用的污泥处理用快速脱水装置，通过竖板相对的一侧之间固定连接有液压油缸，两个第一竖杆表面相对的一侧之间与两个第二竖杆表面相对的一侧之间均固定连接有第一弹簧，曲型管延伸至脱水桶内部的一端贯穿斜板并延伸至斜板的底部，利用液压油缸带动挤压板对污泥进行挤压脱水，可以间接性的进行，提高了污泥脱水的效率与水平。
(4)、该便于使用的污泥处理用快速脱水装置，通过箱体内壁底部的两侧均通过活动轴转动连接有支撑柱，并且支撑柱的顶端固定连接有烘干筒，U型管的底端一端贯穿烘干筒并延伸至烘干筒的内部，烘干筒的表面开设有通孔，并且烘干筒的底部连通有连通管，连通管的底端贯穿支撑柱和箱体并延伸至箱体的底部，排料管的内部和连通管的内部均固定连接有电磁阀门，在烘干的过程中，烘干筒的表面开设有通孔，可以边旋转边进行烘干，烘干的效率大大提高。
(5)、该便于使用的污泥处理用快速脱水装置，通过排料管的内部和连通管的内部均固定连接有电磁阀门，电磁阀门可以控制污泥的出料，使得污泥可以进行彻底的脱水，大大便利了人们的使用。
(6)、该便于使用的污泥处理用快速脱水装置，通过箱体内壁的两侧且位于隔板的顶部均固定连接有外壳，并且外壳相对的一侧均活动连接有推杆，推杆延伸至外壳内部的一端固定连接有挡块，并且挡块的一侧与外壳内壁的一侧之间固定连接有第二弹簧，推杆延伸至外壳外部的一端固定连接有与脱水桶相适配的弧形板，弧形板的一侧与脱水桶的一侧相接触，外壳内部的弹簧带动弧形板对脱水桶起到一个限位的作用，提高了脱水桶在旋转时的平稳性与稳定性。
(7)、该便于使用的污泥处理用快速脱水装置，通过脱水桶内壁的两侧且位于滑板的底部均固定连接有滤水板，滤水板的底部与脱水桶内壁的底部固定连接，脱水桶内壁两侧的底部且位于滤水板的底部均连通有排水管，滤水板的表面开设有透水孔，滤水板的设置避免了直接在脱水桶内壁的底部进行脱水，防止污泥进入到排水管的内部，堵塞排水管。
