申请日2017.08.16
公开(公告)日2018.02.27
IPC分类号E03F5/02; E03F5/14; E03F5/22; E02D23/00
摘要
本实用新型公开一种用于污水处理系统的粗格栅沉井,涉及污水处理的过滤结构技术领域;包括圆形沉井、阀门井，阀门井设置在圆形沉井外部，圆形沉井上部设有顶板，顶板上方搭建提升泵房，提升泵房内安装粗格栅传动装置，粗格栅传动装置通过耙链连接圆形沉井内的粗格栅，粗格栅安装在粗格栅渠内，粗格栅渠设置在圆形沉井内部，顶部至圆形沉井顶板，底部与圆形沉井底板具有一定距离，连通集水井，集水井邻近粗格栅渠后侧设置在圆形沉井内，粗格栅渠左右两侧，一侧设置进水井，另一侧设置出水井，邻近粗格栅渠前侧底部还设有配水渠。
权利要求书
1.一种用于污水处理系统的粗格栅沉井，其特征是包括圆形沉井、阀门井，阀门井设置在圆形沉井外部，圆形沉井上部设有顶板，顶板上方搭建提升泵房，提升泵房内安装粗格栅传动装置，粗格栅传动装置通过耙链连接圆形沉井内的粗格栅，粗格栅安装在粗格栅渠内，粗格栅渠设置在圆形沉井内部，顶部至圆形沉井顶板，底部与圆形沉井底板具有一定距离，连通集水井，集水井邻近粗格栅渠后侧并设置在圆形沉井内，粗格栅渠左右两侧，一侧设置进水井，另一侧设置出水井，邻近粗格栅渠前侧底部还设有配水渠。
2.根据权利要求1所述的粗格栅沉井，其特征是所述粗格栅渠左右两侧设有闸门，控制进出水。
3.根据权利要求1或2所述的粗格栅沉井，其特征是所述提升泵房内安装电动葫芦。
4.根据权利要求3所述的粗格栅沉井，其特征是所述圆形沉井采取排水封底。
5.根据权利要求4所述的粗格栅沉井，其特征是所述阀门井为长方形混凝土结构。
说明书
一种用于污水处理系统的粗格栅沉井
技术领域
本实用新型公开一种粗格栅沉井,涉及污水处理的过滤结构技术领域，具体地说是一种用于污水处理系统的粗格栅沉井。
背景技术
粗格栅是污水 处理系统的第一道屏障，其性能优劣直接影响到后续各个环节的处理效果与运行能耗。粗格栅池一般都埋置较深，施工时需要大开挖建设，放坡较远，占地较大，有地下水时施工难度更大。若采用深基坑支护，不仅施工繁琐，施工成本又很高。而本实用新型提供一种用于污水处理系统的粗格栅沉井，结构简单、牢固，占地面积小，施工方便，无需大开挖，无需基坑支护，节约投资的同时，又提高功效，且质量可控。
实用新型内容
本实用新型提供一种用于污水处理系统的粗格栅沉井，所采用的技术方案为：

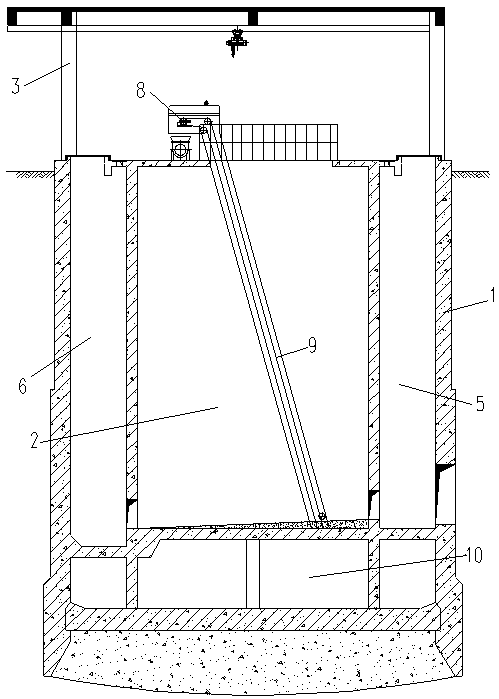

一种用于污水处理系统的粗格栅沉井，包括圆形沉井、阀门井，阀门井设置在圆形沉井外部，圆形沉井上部设有顶板，顶板上方搭建提升泵房，提升泵房内安装粗格栅传动装置，粗格栅传动装置通过耙链连接圆形沉井内的粗格栅，粗格栅安装在粗格栅渠内，粗格栅渠设置在圆形沉井内部，顶部至圆形沉井顶板，底部与圆形沉井底板具有一定距离，连通集水井，集水井邻近粗格栅渠后侧并设置在圆形沉井内，粗格栅渠左右两侧，一侧设置进水井，另一侧设置出水井，邻近粗格栅渠前侧底部还设有配水渠。
所述粗格栅渠左右两侧设有闸门，控制进出水。
所述提升泵房内安装电动葫芦。为圆形沉井内提升泵的检修与更换提供方便。
所述圆形沉井采取排水封底。
所述阀门井为长方形混凝土结构。
本实用新型的有益效果为：
本实用新型设计圆形沉井，不用再考虑深基坑支护，不用再采用大开挖施工，不用考虑地下水对施工的影响，减小施工对周围建、构筑物的影响，减小施工场地占用面积。在用地面积紧张时，此结构形式及施工方法的益处更加得以体现。
并且圆形沉井的整体受力形态较好。圆形沉井在下沉过程中及下沉到位后，圆形沉井受到周围外侧土压力及水压力作用，呈整体受压状态，充分利用了结构受压承载力好的优点，使结构更容易下沉，并能提高结构本身的自防水性能。
将粗格栅设置在圆形沉井内部，能有效节约有地，使施工难度降低。
并且提升泵房及粗格栅的传动装置设置在圆形沉井上部的空余空间，有效的利用了空间。使结构更加紧凑，工艺流程更加简便。并且方便粗格栅的安装与检修，方便捞出杂物的外运。
粗格栅渠的池壁能作为圆形沉井的内部支撑，使圆形沉井的结构整体性更加稳固。
粗格栅的自重能成为圆形沉井抗浮的有力措施。
