申请日2017.08.16
公开(公告)日2018.03.13
IPC分类号C02F9/02; C02F103/20
摘要
本实用新型提供一种沼液废水资源化利用系统，其包括通过管道依次连接的原水罐、原水泵、初级预过滤装置、初滤液储罐、陶瓷膜进水泵、陶瓷膜过滤器、陶瓷膜滤液储罐、浓缩装置进水泵、反渗透膜浓缩装置和反渗透膜滤液储罐;所述陶瓷膜过滤器的第一浓液出口与初滤液储罐的入口管道连通;所述反渗透膜浓缩装置的第二浓液出口与陶瓷膜滤液储罐的入口管道连通。该系统能解决目前沼液中含水量过高，有效成分浓度低的问题，提高沼液的有效利用值，降低运行成本，实现规模和沼液废水的处理。
权利要求书
1.一种沼液废水资源化利用系统，其特征在于，包括通过管道依次连接的原水罐、原水泵、初级预过滤装置、初滤液储罐、陶瓷膜进水泵、陶瓷膜过滤器、陶瓷膜滤液储罐、浓缩装置进水泵、反渗透膜浓缩装置和反渗透膜滤液储罐;所述陶瓷膜过滤器的第一浓液出口与初滤液储罐的入口管道连通;所述反渗透膜浓缩装置的第二浓液出口与陶瓷膜滤液储罐的入口管道连通。
2.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述陶瓷膜过滤器采用错流过滤的方式进行固液分离。
3.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述陶瓷膜过滤器包括至少两对两两相串联的陶瓷膜组件;所述陶瓷膜过滤器中的陶瓷膜组件的过滤孔径为0.05μm～0.5μm。
4.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述反渗透膜浓缩装置采用错流过滤的方式进行固液分离;所述反渗透膜浓缩装置包括壳体和错流过滤膜元件，所述错流过滤膜元件与导流板交错设置在壳体内，所述壳体上设置有液体进口、透析液出口和第二浓液出口;所述壳体中部设置有透析液通道，所述透析液通道两侧设置有错流过滤膜元件，所述透析液通道的端部设置透析液出口，所述第二浓液出口与液体进口相对设置在壳体上。
5.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述初级预过滤装置为机械格栅和自清洗过滤装置的组合形式。
6.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述初滤液储罐的第三浓液出口通过提升泵与初级预过滤装置连通。
7.根据权利要求1所述的沼液废水 资源化利用系统，其特征在于，所述陶瓷膜滤液储罐收集的浓液用于生产制作有机肥。
8.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述反渗透膜滤液储罐收集的透析液用于浓液灌溉用水。
9.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述陶瓷膜过滤器的第一浓液出口与初滤液储罐的入口管道之间设置有提升泵。
10.根据权利要求1所述的沼液废水资源化利用系统，其特征在于，所述反渗透膜浓缩装置的第二浓液出口与陶瓷膜滤液储罐的入口管道之间设置有提升泵。
说明书
一种沼液废水资源化利用系统
技术领域
本实用新型涉及污水的处理技术领域，特别涉及一种沼液废水资源化利用系统。
背景技术
我国畜牧养殖业发展迅速，在保障城乡畜禽产品供应、提高农民收入、促进农村经济发展方面发挥着越来重要的作用，但是，养殖废弃物大量产生，无法直接排放到环境中，使得畜禽养殖污染问题日益严峻，已经成为我国环境污染的重要因素源之一。
沼气工程作为节能减排技术，是目前养殖废弃物污染治理的主要解决办法之一。沼液中含有丰富的氨基酸、植物生长所需要的氮、磷、钾等大量元素、及多种生长激素、维生素等，施用到农田后，对于提高土壤肥力，改善土壤团粒结构，提高土壤持续生产能力具有重要作用，而且对于各类作物也具有一定的增产、抗寒、抗病虫功能，还能节省农药和化肥的用量，是一种绿色的环保肥料。
目前沼液废水处理采用的处理系统普遍存在投资成本高或占地面积大的问题，而且所产生的沼液存在产量大、含水量高、肥效低等问题，与化肥或商品有机肥相比，农民利用的积极性不高，且附近农田的消纳能力有限，远距离运输成本又过高，因此无法得到充分利用;如果通过建设后期处理设施进行达标处理，由于沼液是高污染物，又导致建设运行费用大大增加;总而言之，沼液存在厂量大、含水量高、肥效低、各项营养元素浓度偏低、处理成本高、储存运输困难等问题，对环境产生很大的影响。
因此，如何对沼液中的有效成分进行浓缩，大大降低浓缩液体积，便于储存运输，也便于将普通的沼液制成高效有机复合肥，提高沼液高附加值利用，扩大使用范围，创造更显著的经济、社会、环境效益，这是个急需解决的问题。
发明内容
针对现有技术的不足，本实用新型提供一种沼液废水资源化利用系统，能解决目前沼液中含水量过高，有效成分浓度低的问题，提高沼液的有效利用值，降低运行成本，实现规模和沼液废水的处理。

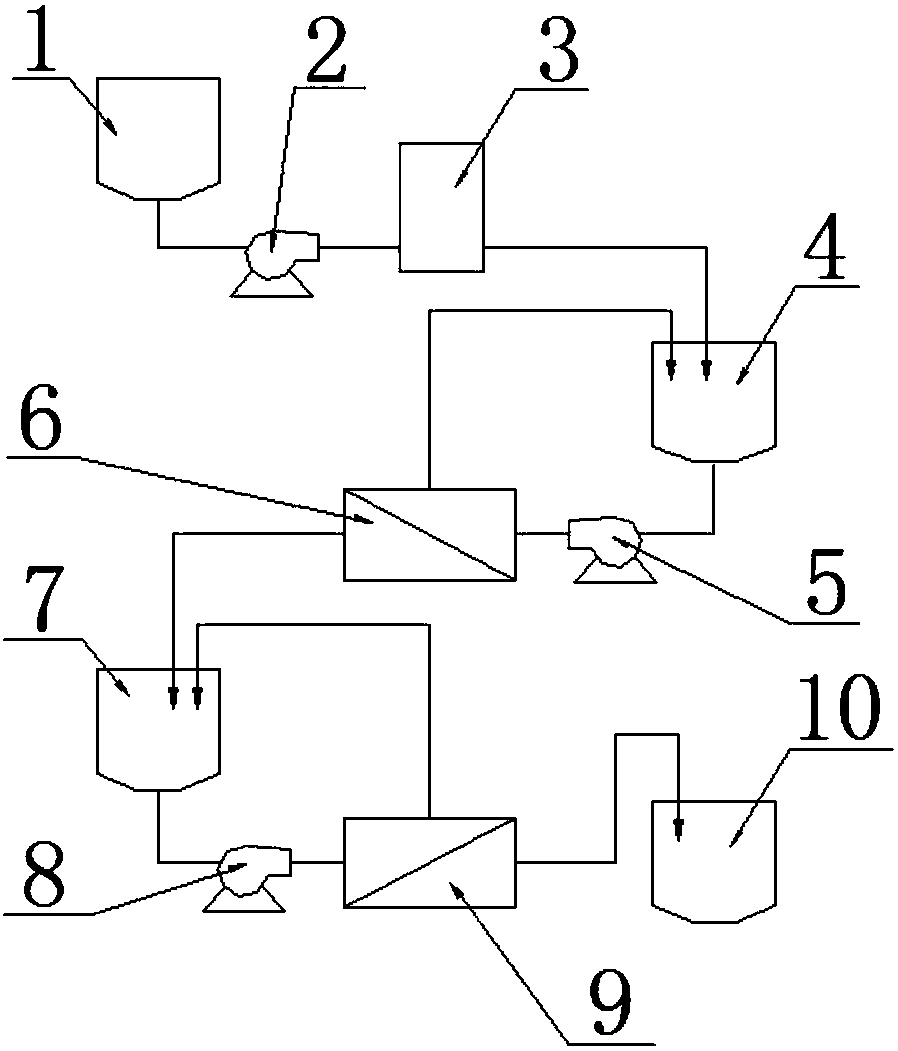

本实用新型采用如下技术方案实现：一种沼液废水资源化利用系统，包括通过管道依次连接的原水罐、原水泵、初级预过滤装置、初滤液储罐、陶瓷膜进水泵、陶瓷膜过滤器、陶瓷膜滤液储罐、浓缩装置进水泵、反渗透膜浓缩装置和反渗透膜滤液储罐;所述陶瓷膜过滤器的第一浓液出口与初滤液储罐的入口管道连通;所述反渗透膜浓缩装置的第二浓液出口与陶瓷膜滤液储罐的入口管道连通。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述陶瓷膜过滤器采用错流过滤的方式进行固液分离。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述陶瓷膜过滤器包括至少两对两两相串联的陶瓷膜组件。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述陶瓷膜过滤器中的陶瓷膜组件的过滤孔径为0.05μm～0.5μm。更进一步优选过滤孔径为0.02μm～0.2μm。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述反渗透膜浓缩装置采用错流过滤的方式进行固液分离。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述反渗透膜浓缩装置包括壳体和错流过滤膜元件，所述错流过滤膜元件与导流板交错设置在壳体内，所述壳体上设置有液体进口、透析液出口和第二浓液出口;所述壳体中部设置有透析液通道，所述透析液通道两侧设置有错流过滤膜元件，所述透析液通道的端部设置透析液出口，所述第二浓液出口与液体进口相对设置在壳体上。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述初级预过滤装置为机械格栅和自清洗过滤装置的组合形式。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述初滤液储罐的第三浓液出口经提升泵与初级预过滤装置连通。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述陶瓷膜滤液储罐收集的浓液用于生产制作有机肥。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述反渗透膜滤液储罐收集的透析液用于浓液灌溉用水或其他回收用处。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述陶瓷膜过滤器的第一浓液出口与初滤液储罐的入口管道之间设置有提升泵。
进一步地，本实用新型提供一种沼液废水资源化利用系统，所述反渗透膜浓缩装置的第二浓液出口与陶瓷膜滤液储罐的入口管道之间设置有提升泵。
有益效果：
本实用新型提供一种沼液废水资源化利用系统，其通过陶瓷膜过滤器和反渗透膜浓缩装置两者有效结合的组合系统，可以将沼液中的有效成分进行浓缩，降低沼液含水量，制成高效有机复合肥，提高肥效，提高沼液高附加值利用;通过陶瓷膜过滤器和反渗透膜浓缩装置浓缩后，大大降低沼液的体积量，可以大大降低运输和储存成本;通过陶瓷膜过滤器和反渗透膜浓缩装置的膜技术处理后，滤液可以综合回用，大大降低废水处理的环保压力，保护环境。
本实用新型提供的沼液废水资源化利用系统能有效解决目前养殖业沼液环境污染的问题，且能将沼液进行处理后实现中和利用。
