申请日2017.08.15
公开(公告)日2018.03.13
IPC分类号C10G1/00; C10G1/04; B01J19/10
摘要
本实用新型公开了一种油田含油污泥、油砂油水固分离装置，包括反应罐、渣浆泵、射流器、超声波发生器、超声波换能器、二次除油器、浮筒式浮油收集器;所述渣浆泵通过管道与反应罐底部的出料口连通;所述超声波换能器设置于反应罐内上部，且超声波换能器与超声波发生器通过电缆相连;所述浮筒式浮油收集器设置于反应罐内上部用于收集浮油，且浮筒式浮油收集器通过管道与二次除油器连通;所述射流器设置于反应罐中部。本实用新型有效解决了油田含油污泥、油砂分离困难，分离效果差的难题。本实用新型可实现固定基站处理，也可以随钻处理，灵活度大，响应时间短。
权利要求书

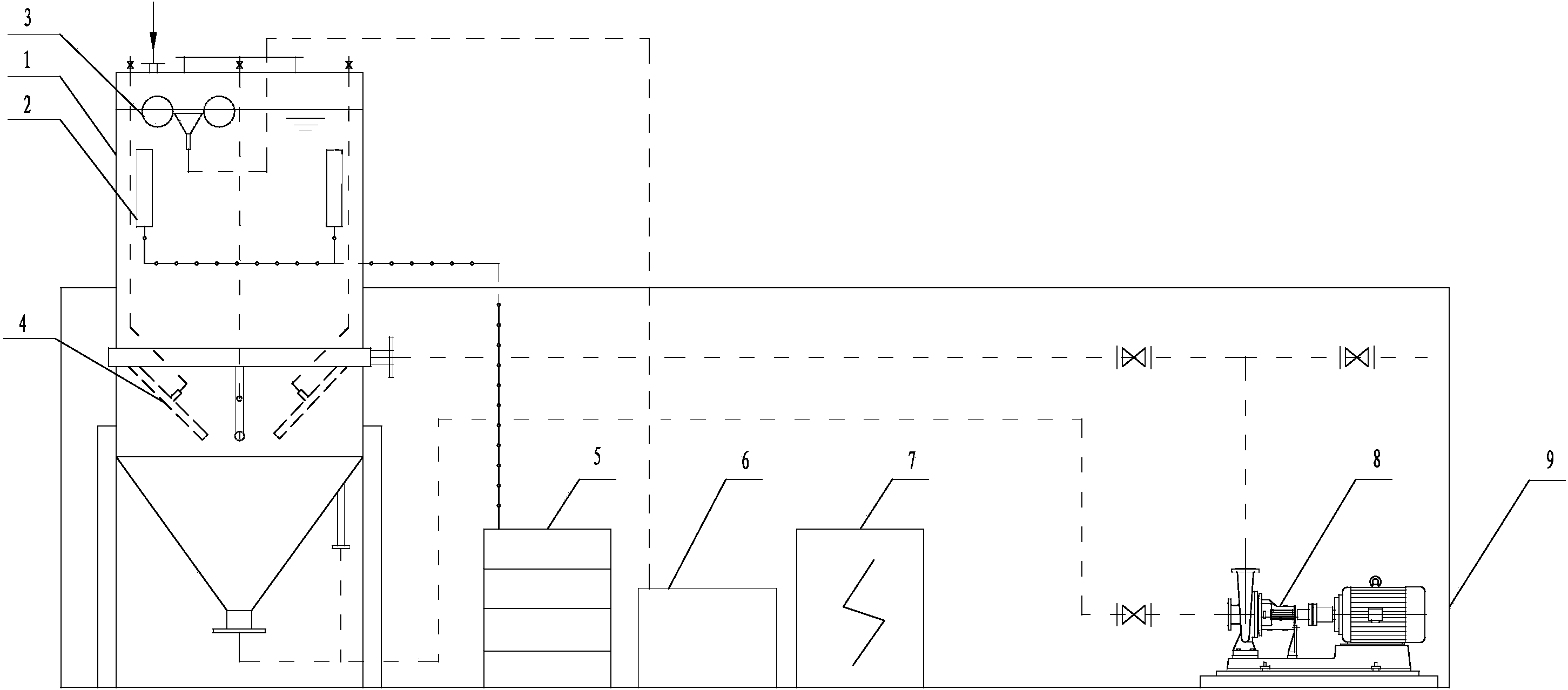

1.一种油田含油污泥、油砂油水固分离装置，其特征在于，包括反应罐(1)、渣浆泵(8)、射流器(4)、超声波发生器(5)、超声波换能器(2)、二次除油器(6)、浮筒式浮油收集器(3);所述渣浆泵通过管道与反应罐底部的出料口连通;所述超声波换能器设置于反应罐内上部，且超声波换能器与超声波发生器通过电缆相连;所述浮筒式浮油收集器设置于反应罐内上部用于收集浮油，且浮筒式浮油收集器通过管道与二次除油器连通;所述射流器设置于反应罐中部。
2.根据权利要求1所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述反应罐顶部设有物料进口，且反应罐中部还与渣浆泵的出液口连通。
3.根据权利要求1或2所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，还包括集装箱(9);所述反应罐、渣浆泵、超声波发生器、二次除油器均设置于集装箱内。
4.根据权利要求3所述的一种油田含油污泥 、油砂油水固分离装置，其特征在于，所述集装箱内还设有控制柜(7)。
5.根据权利要求1所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述渣浆泵通过钢管与反应罐连通，且在钢管上设有阀门。
6.根据权利要求1所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述二次除油器通过软管与浮筒式浮油收集器连通。
7.根据权利要求1所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述射流器通过管道与反应罐外部连通，且在该管道上设有阀门。
8.根据权利要求1所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述反应罐下部为漏斗状。
9.根据权利要求3所述的一种油田含油污泥、油砂油水固分离装置，其特征在于，所述反应罐通过支撑架与集装箱相连。
说明书
一种油田含油污泥、油砂油水固分离装置
技术领域
本实用新型涉及一种油田含油污泥、油砂油水固分离装置。
背景技术
油砂属重油，是一种含有原油的砂状矿藏，具有很高的黏稠性，甚至呈准固态。油砂形成的地质年代为白垩纪，它出现在地表至760公里的地底，是一种沥青、砂、富矿黏土和水的混合物，可用于提炼重油和沥青。经过近百年的开采，常规油气资源储量日益减少。近十年来，一些发达国家纷纷把目光聚集到非常规油气资源，并取得了成功，比如，美国页岩油气、加拿大的油砂矿开发已形成了相当规模。在世界范围内，非常规油气资源量已经超过了常规油气资源量，油砂矿将有望成为重要的油气资源替代产品。油砂矿通过水洗或溶剂洗涤萃取后，可将矿内蕴含的丰富油类资源提取出来，从而得到含有油、水、砂三相介质的浆液。如何方便快速有效将含有三相介质的浆液进行相互分离时本领域亟待解决的技术难题。
实用新型内容
为了解决上述问题，本实用新型提供了一种油田含油污泥、油砂油水固分离装置。
为了实现上述目的，本实用新型采用的技术方案如下：
一种油田含油污泥、油砂油水固分离装置，包括反应罐、渣浆泵、射流器、超声波发生器、超声波换能器、二次除油器、浮筒式浮油收集器;所述渣浆泵通过管道与反应罐底部的出料口连通;所述超声波换能器设置于反应罐内上部，且超声波换能器与超声波发生器通过电缆相连;所述浮筒式浮油收集器设置于反应罐内上部用于收集浮油，且浮筒式浮油收集器通过管道与二次除油器连通;所述射流器设置于反应罐中部。
进一步地，所述反应罐顶部设有物料进口，且反应罐中部还与渣浆泵的出液口连通。
再进一步地，本实用新型还包括集装箱;所述反应罐、渣浆泵、超声波发生器、二次除油器均设置于集装箱内。
更进一步地，所述集装箱内还设有控制柜。
另外，所述渣浆泵通过钢管与反应罐连通，且在钢管上设有阀门。
此外，所述二次除油器通过软管与浮筒式浮油收集器连通。
进一步地，所述射流器通过管道与反应罐外部连通，且在该管道上设有阀门。
再进一步地，所述反应罐下部为漏斗状。
更进一步地，所述反应罐通过支撑架与集装箱相连。
另外，本实用新型还包括与渣浆泵相连的压滤机。
作为一种优选，所述超声波换能器为两个以上，且分布于反应罐内上部四周，能够使物料均匀的进行超声波处理，另外，射流器也为两个以上，分布于反应罐内中部四周，能够使物料得到均匀的曝气，从而更好的实现油类分离。
本实用新型与现有技术相比，具有以下优点及有益效果：
(1)本实用新型有效解决了油田含油污泥、油砂分离困难，分离效果差的难题。本实用新型可实现固定基站处理，也可以随钻处理，灵活度大，响应时间短。
(2)本实用新型通过超声波换能器、射流器等设备的共同作用使含油污泥、油砂的油类分离出来，效果极佳。
(3)本实用新型通过渣浆泵把分离油后的含油污泥输送至压滤机固液分离，操作简单、可靠。
