申请日2017.08.16
公开(公告)日2018.06.29
IPC分类号C02F9/04
摘要
一种紫外线吸收剂生产过程中的废水处理系统，包括酸性废液存放池和碱性废液存放池，所述的酸性废液存放池用于盛放紫外线吸收剂生产过程中的酸性废液，所述的碱性废液存放池用于盛放紫外线吸收剂生产过程中的碱性废液，还包括一次中和池、二次中和池、酸化池和三次中和池，该废水处理系统能够同时对紫外线吸收剂生产所带来的酸性废水和碱性废水同时处理，并能够对对废液处理过程中产生的淤泥进行清除，使得该废液处理系统不仅能够对酸性废水进行处理、也能够对碱性废水进行处理，增加其使用范围。
权利要求书

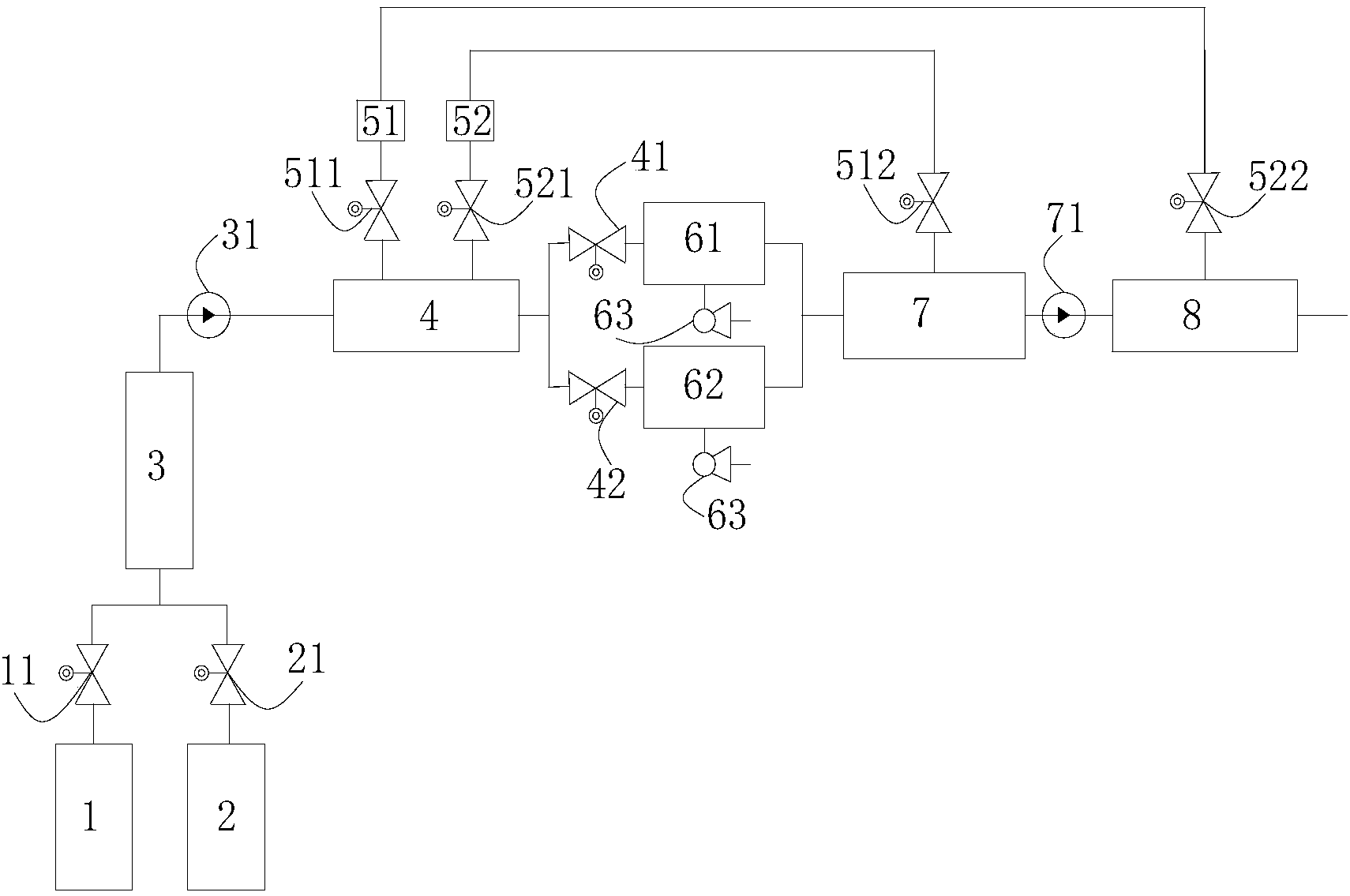

1.一种紫外线吸收剂生产过程中的废水处理系统，包括酸性废液存放池(2)和碱性废液存放池(1)，所述的酸性废液存放池(2)用于盛放紫外线吸收剂生产过程中的酸性废液，所述的碱性废液存放池(1)用于盛放紫外线吸收剂生产过程中的碱性废液，其特征在于，还包括：
一次中和池(3)，分别通过酸性废液管道和碱性废液管道与酸性废液存放池(2)和碱性废液存放池(1)一一连通;
二次中和池(4)，与所述一次中和池(3)通过第一输液管道连通;
碱性液存放装置(51)，用于存放碱性溶液，与所述二次中和池(4)通过第一碱性中和管道连通;
酸性液存放装置(52)，用于存放酸性溶液，与所述二次中和池(4)通过第一酸性中和管道连通;
第一沉淀池(61)，与所述二次中和池(4)通过第二输液管道连通;
第二沉淀池(62)，与所述二次中和池(4)通过第三输液管道连通;
所述的第一沉淀池(61)和第二沉淀池(62)的下部分别呈斗状，且在其斗状的端部设置有污泥输出口(601);
酸化池(7)，分别与所述第一沉淀池(61)和第二沉淀池(62)通过第五输液管道和第六输液管道连通，与所述的酸性液存放装置(52)通过第二酸性中和管道连通;
三次中和池(8)，与所述的酸化池(7)通过第七输液管道连通，与所述的碱性液存放装置(51)通过第二碱性中和管道连通;
所述的三次中和池(8)连接有输出管道。
2.根据权利要求1所述的废水处理系统，其特征在于：所述的一次中和池(3)包括：第一搅拌装置(32)、第二搅拌装置(33)、第三搅拌装置(34)，所述的第一搅拌装置(32)和第三搅拌装置(34)设置于所述一次中和池(3)中线的两侧并且关于所述一次中和池(3)中心对称，所述的第二搅拌装置(33)位于所述一次中和池(3)的中心设置。
3.根据权利要求1所述的废水 处理系统，其特征在于：所述的酸性废液管道设置有酸性废液电磁阀(21)，所述的碱性废液管道设置有碱性废液电磁阀(11)。
4.根据权利要求1所述的废水处理系统，其特征在于：所述的污泥输出口(601)通过污泥输出泵(63)连接一污泥输出管道。
5.根据权利要求1所述的废水处理系统，其特征在于：所述的第一酸性中和管道和第二酸性中和管道分别设置有第一酸性电磁阀(521)和第二酸性电磁阀(522)。
6.根据权利要求1所述的废水处理系统，其特征在于：所述的第一碱性中和管道和第二碱性中和管道分别设置有第一碱性电磁阀(511)和第二碱性电磁阀(512)。
7.根据权利要求1所述的废水处理系统，其特征在于：所述的碱性溶液包括由氢氧化钠构成的碱性溶液。
8.根据权利要求1所述的废水处理系统，其特征在于：所述的酸性溶液包括由盐酸构成的酸性溶液。
说明书
一种紫外线吸收剂生产过程中的废水处理系统
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种紫外线吸收剂生产过程中的废水处理系统。
背景技术
随着高分子材料应用领域的不断扩展,改善高分子材料抗紫外线辐射产生的老化问题已成为一个新的研究热点。苯并三唑类紫外线吸收剂是一种性能卓越的高效防老化助剂,它们能吸收一定波长的紫外光,具有色浅、无毒、相容性好的特点。广泛应用于塑料、有机玻璃、丙纶纤维、乙烯、醋酸、粉末涂料、聚氨酯、橡胶制品等精细化工行业,并能提供良好的光稳定效果。
苯并三唑类紫外线吸收剂的生产过程主要由邻硝基苯胺衍生物和苯酚经重氮化、偶合和还原反应完成。在生产过程中会产生两股性质不同的废水, 一股是重氮化反应和偶合反应过程中产生的含有大量盐酸、邻硝基苯胺或对氯邻硝基苯胺、亚硝酸钠以及偶氮染料的酸性废水,另一股是还原过程中产生的含有大量硫化钠、乙醇、氢氧化钠和部分产品的碱性废水,所以在对其废水进行处理过程中需要根据不同的废水进行不同的处理。
实用新型内容
因此，本实用新型要解决的技术问题在于克服现有技术中的废水处理系统，不能够同时对紫外线吸收剂生产所带来的酸性废水和碱性废水同时处理的缺陷。
为此，提供一种紫外线吸收剂生产过程中的废水处理系统，包括酸性废液存放池和碱性废液存放池，所述的酸性废液存放池用于盛放紫外线吸收剂生产过程中的酸性废液，所述的碱性废液存放池用于盛放紫外线吸收剂生产过程中的碱性废液，还包括：
一次中和池，分别通过酸性废液管道和碱性废液管道与酸性废液存放池和碱性废液存放池一一连通;
二次中和池，与所述一次中和池通过第一输液管道连通;
碱性液存放装置，用于存放碱性溶液，与所述二次中和池通过第一碱性中和管道连通;
酸性液存放装置，用于存放酸性溶液，与所述二次中和池通过第一酸性中和管道连通;
第一沉淀池，与所述二次中和池通过第二输液管道连通;
第二沉淀池，与所述二次中和池通过第三输液管道连通;
所述的第一沉淀池和第二沉淀池的下部分别呈斗状，且在其斗状的端部设置有污泥输出口;
酸化池，分别与所述第一沉淀池和第二沉淀池通过第五输液管道和第六输液管道连通，与所述的酸性液存放装置通过第二酸性中和管道连通;
三次中和池，与所述的酸化池通过第七输液管道连通，与所述的碱性液存放装置通过第二碱性中和管道连通;
所述的三次中和池连接有输出管道。
进一步的，所述的一次中和池包括：第一搅拌装置、第二搅拌装置、第三搅拌装置，所述的第一搅拌装置和第三搅拌装置设置于所述一次中和池中线的两侧并且关于所述一次中和池中心对称，所述的第二搅拌位于所述一次中和池的中心设置。
进一步的，所述的酸性废液管道设置有酸性废液电磁阀，所述的碱性废液管道设置有碱性废液电磁阀。
进一步的，所述的污泥输出口通过污泥输出泵连接一污泥输出管道。
进一步的，所述的第一酸性中和管道和第二酸性中和管道分别设置有第一酸性电磁阀和第二酸性电磁阀。
进一步的，所述的第一碱性中和管道和第二碱性中和管道分别设置有第一碱性电磁阀和第二碱性电磁阀。
进一步的，所述的碱性溶液包括由氢氧化钠构成的碱性溶液。
进一步的，所述的酸性溶液包括由盐酸构成的酸性溶液。
本实用新型技术方案，具有如下优点：
1.本实用新型提供的废水处理系统能够同时对紫外线吸收剂生产所带来的酸性废水和碱性废水同时处理，并能够对对废液处理过程中产生的淤泥进行清除，使得该废液处理系统不仅能够对酸性废水进行处理、也能够对碱性废水进行处理，增加其使用范围。
2.通过一次中和池可将紫外线吸收剂生产所带来的酸性废水和碱性废水进行初步的处理，即在不加其他酸性以及碱性物质的情况下，使二者初步的中和，一定幅度的调节酸性废水和碱性废水混合物的PH 值，使其尽量达到中性，使下一步废液处理的过程中使用酸性中和液体以及碱性中和液体更加少量。
3.通过二次中和池可对废液进行定量的中和，使二次中和池内的废水达到一定的符合标准的PH值，然后废水至沉淀池后，其沉淀下来的淤泥也能够具有符合标准的PH值。
4.三次中和池和酸化池进行配合，通过酸化池可对经过二次中和后的废液进行主动酸化处理，将碱性废水内难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性。
