申请日2017.08.16
公开(公告)日2018.05.08
IPC分类号C02F11/00; C02F11/04; C02F11/12; C02F11/18; F23G7/00
摘要
本实用新型公开了一种市政污泥无害化处理系统，包括依次连接的一级消化池、二级消化池、储存室和燃烧室;一级消化池和二级消化池的沼气出口均与储存室的沼气进口连接，储存室的沼气出口与燃烧室的沼气进口连接;还包括干燥室、焚烧炉、热交换器和填料吸收塔;干燥室的第一热源进口与燃烧室的尾气出口连接;干燥室的污泥进口与二级消化池的污泥出口连接;干燥室的污泥出口与焚烧炉的污泥进口连接;焚烧炉的第一高温烟气出口与干燥室的第二热源进口连接;焚烧炉的第二高温烟气出口与热交换器的烟气进口连接;热交换器的烟气出口与填料吸收塔的烟气进口连接。该市政污泥无害化处理系统结构简单，病原体杀灭率高，稳定性好，能源被充分利用。
权利要求书
1.一种市政污泥无害化处理系统，其特征在于：包括初级处理系统和后续处理系统;
所述初级处理系统包括依次连接的一级消化池、二级消化池、储存室和燃烧室;所述一级消化池和所述二级消化池的沼气输出口均与所述储存室的沼气输入口连接，所述储存室的沼气输出口与所述燃烧室的沼气输入口连接;
所述后续处理系统包括干燥室、焚烧炉、热交换器和填料吸收塔;所述干燥室的第一热源输入口与所述燃烧室的尾气输出口连接;所述干燥室的污泥输入口与所述二级消化池的污泥输出口连接;所述干燥室的污泥输出口与所述焚烧炉的污泥输入口连接;所述焚烧炉的第一高温烟气输出口与所述干燥室的第二热源输入口连接;所述焚烧炉的第二高温烟气输出口与所述热交换器的烟气输入口连接;所述热交换器的烟气输出口与所述填料吸收塔的烟气输入口连接;所述热交换器的热换气输出口与所述干燥室的第三热源输入口连接。
2.如权利要求1所述的市政污 泥无害化处理系统，其特征在于：所述初级处理系统还包括均质池，所述均质池的污泥输出口与所述一级消化池的污泥输入口连接。
3.如权利要求1所述的市政污泥无害化处理系统，其特征在于：还包括浓缩池，所述浓缩池的污泥输出口与所述一级消化池的污泥输入口连接。
4.如权利要求1所述的市政污泥无害化处理系统，其特征在于：所述初级处理系统还包括浓缩池和均质池，所述浓缩池污泥输出口与所述均质池的污泥输入口连接，所述均质池的污泥输出口与所述一级消化池的污泥输入口连接。
5.如权利要求1所述的市政污泥无害化处理系统，其特征在于：还包括陶粒制造室，所述焚烧炉的第一污泥输出口与所述陶粒制造室的污泥输入口连接;所述焚烧炉的第二污泥输出口与外界连通。
6.如权利要求1-5任一项所述的市政污泥无害化处理系统，其特征在于：所述一级消化池和所述二级消化池均为厌氧消化池。
说明书
一种市政污泥无害化处理系统
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及一种市政污泥无害化处理系统。
背景技术
市政污泥是城市污水处理过程中产生的副产品。我国的市政污泥产量庞大、成分复杂，它是由机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体;其中有机物的含量高，致使其极易腐败，产生恶臭，从而造成严重的环境二次污染。目前，我国污泥处理与处置尚处于起步阶段，全国城镇污水污泥中很大一部分未经任何稳定化处理，仅通过简单的污泥脱水后便直接进行填埋、焚烧等。
但是，现有的处理方法存在以下缺陷：
(1)处置后的污泥仍然不稳定，污泥中有机成分一旦发生腐败，变质对环境会造成严重的二次污染;
(2)污泥中的有用资源未得到利用，带来了资源的浪费，不符合可持续发展的目标。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种市政污泥无害化处理系统，结构简单，污泥处置后，病原体杀灭率高，稳定性好，且处理过程中能够产生沼气，能源被充分利用，符合绿色发展的需求。
本实用新型的目的采用如下技术方案实现：

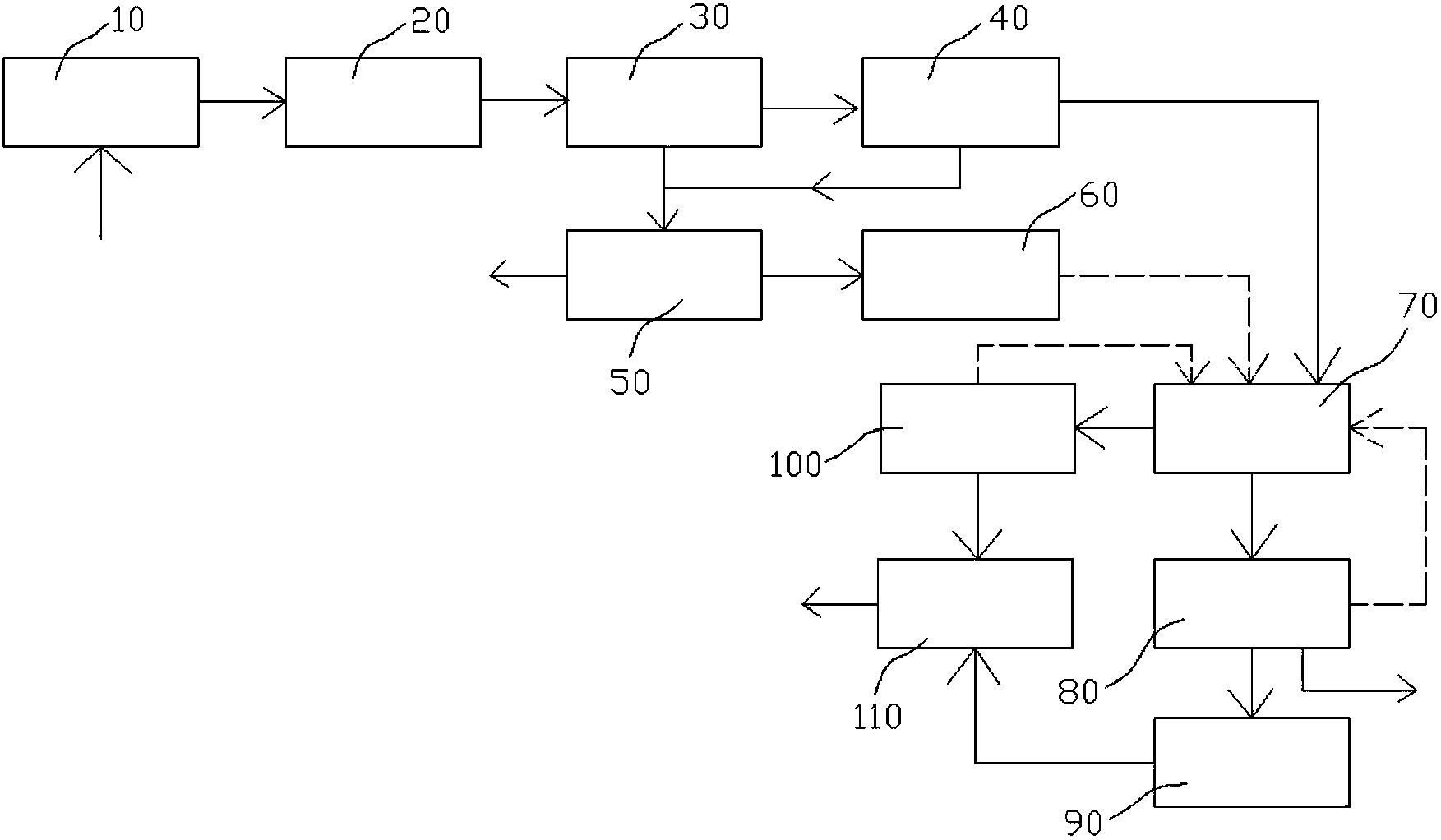

一种市政污泥无害化处理系统，包括初级处理系统和后续处理系统;所述初级处理系统包括依次连接的一级消化池、二级消化池、储存室和燃烧室;所述一级消化池和所述二级消化池的沼气输出口均与所述储存室的沼气输入口连接，所述储存室的沼气输出口与所述燃烧室的沼气输入口连接;所述后续处理系统包括干燥室、焚烧炉、热交换器和填料吸收塔;所述干燥室的第一热源输入口与所述燃烧室的尾气输出口连接;所述干燥室的污泥输入口与所述二级消化池的污泥输出口连接;所述干燥室的污泥输出口与所述焚烧炉的污泥输入口连接;所述焚烧炉的第一高温烟气输出口与所述干燥室的第二热源输入口连接;所述焚烧炉的第二高温烟气输出口与所述热交换器的烟气输入口连接;所述热交换器的烟气输出口与所述填料吸收塔的烟气输入口连接;所述热交换器的热换气输出口与所述干燥室的第三热源输入口连接。
进一步地，所述初级处理系统还包括均质池，所述均质池的污泥输出口与所述一级消化池的污泥输入口连接。
进一步地，还包括浓缩池，所述浓缩池的污泥输出口与所述一级消化池的污泥输入口连接。
进一步地，所述初级处理系统还包括浓缩池和均质池，所述浓缩池污泥输出口与所述均质池的污泥输入口连接，所述均质池的污泥输出口与所述一级消化池的污泥输入口连接。
进一步地，还包括陶粒制造室，所述焚烧炉的第一污泥输出口与所述陶粒制造室的污泥输入口连接;所述焚烧炉的第二污泥输出口与外界连通。
进一步地，所述一级消化池和所述二级消化池均为厌氧消化池。
相比现有技术，本实用新型的有益效果在于：
(1)本实用新型所提供的市政污泥无害化处理系统，包括初级处理系统和后续处理系统两大部分，污泥经过初级处理系统的一级消化池和二级消化池，产生大量的沼气，沼气可作为干燥室的热源，沼气也可输出到外界供系统外设备使用。产生的沼气先集中存放于储存室内，需要使用时，储存室内的沼气被输入燃烧室，沼气燃烧产生高温尾气，高温尾气输入干燥室内与干燥室内的污泥直接接触换热;干燥后的污泥进入焚烧炉内进行焚烧，污泥中的有机物几乎可以完全分解，病原体可以完全杀灭并且可以最大限度的较少污泥体积。焚烧过程中会产生大量高温烟气，产生的高温烟气分为两路，一路被输入干燥室内与干燥室内的污泥进行热交换，而另外一部分高温烟气经过填料吸收塔，吸收其内的SO2等酸性气体和NOx等碱性气体后被排放到外界。如果高温烟气直接被输入至填料吸收塔，有可能导致吸收液沸腾，发生安全事故，或者吸收液升温后变质，吸收效果变差等情况，因此高温烟气进入填料吸收塔前，首先经过热交换器，高温烟气与空气在热交换器内发生热交换，高温烟气温度降低后再输入至填料吸收塔;而从热交换器处理的高温空气(热换气)被输入至干燥室，用于污泥的干燥。
(2)本实用新型所提供的市政污泥无害化处理系统，结构简单，污泥处置后，病原体杀灭率高，稳定性好，且处理过程中能够产生沼气，沼气作为能源可供系统自身运行用或用于系统外设备，同时污泥焚烧产生的高温烟气也被系统重新利用，降低了运行成本，符合绿色发展的需求。
