申请日2017.08.16
公开(公告)日2018.04.03
IPC分类号C02F9/10
摘要
本实用新型公开了一种环保型污水处理过滤装置，包括废气收集罐、过滤罐、净化器、吸附网、循环水加热器、加热罐、由壬接头、活性炭过滤网、出水管、电磁出水阀、增香盒、蓄水槽、控制板、支撑架、旋转叶片、进水管、电磁进水阀、转轴、旋转电机、漂白盒和孔洞，过滤罐通过导线连接有控制板，过滤罐的底部内壁安装有吸附网，过滤罐的一侧内壁安装有漂白盒，过滤罐上安装有支撑架，过滤罐的一侧安装有进水管，进水管的一侧安装有电磁进水阀，旋转电机的一侧安装有转轴，转轴的底部安装有旋转叶片，过滤罐的底部安装有净化器，净化器的底部安装有加热罐，该过滤装置，不仅环保，而且过滤效果好。
权利要求书

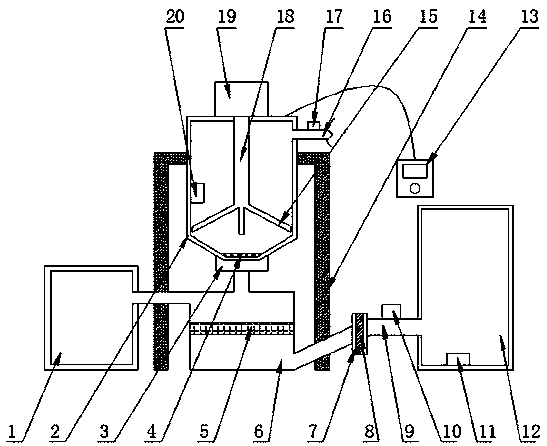

1.一种环保型污水处理过滤装置，包括废气收集罐(1)、过滤罐(2)、净化器(3)、吸附网(4)、循环水加热器(5)、加热罐(6)、由壬接头(7)、活性炭过滤网(8)、出水管(9)、电磁出水阀(10)、增香盒(11)、蓄水槽(12)、控制板(13)、支撑架(14)、旋转叶片(15)、进水管(16)、电磁进水阀(17)、转轴(18)、旋转电机(19)、漂白盒(20)和孔洞(21)，其特征在于：所述过滤罐(2)通过导线连接有控制板(13)，所述过滤罐(2)的底部开设有孔洞(21)，所述过滤罐(2)的底部内壁安装有吸附网(4)，所述过滤罐(2)的一侧内壁安装有漂白盒(20)，所述过滤罐(2)上安装有支撑架(14)，所述过滤罐(2)的一侧安装有进水管(16)，所述进水管(16)的一侧安装有电磁进水阀(17)，所述过滤罐(2)的顶部中心处安装有旋转电机(19)，所述旋转电机(19)的一侧安装有转轴(18)，所述转轴(18)的底部安装有旋转叶片(15)，所述过滤罐(2)的底部安装有净化器(3)，所述净化器(3)的底部安装有加热罐(6)，所述加热罐(6)的内部安装有循环水加热器(5)，所述加热罐(6)的一侧安装有废气收集罐(1)，所述加热罐(6)的另一侧安装有出水管(9)，所述出水管(9)的一侧安装有电磁出水阀(10)，所述出水管(9)上安装有由壬接头(7)，所述由壬接头(7)的内部安装有活性炭过滤网(8)，所述出水管(9)与蓄水槽(12)连接，所述蓄水槽(12)的底部内壁安装有增香盒(11)，所述控制板(13)电性连接电磁出水阀(10)、电磁进水阀(17)和旋转电机(19)。
2.根据权利要求1所述的一种环保型污水处理过滤装置，其特征在于：所述出水管(9)与由壬接头(7)通过螺纹活动连接。
3.根据权利要求1所述的一种环保型污水 处理过滤装置，其特征在于：所述废气收集罐(1)和净化器(3)与加热罐(6)均通过密封管连接。
4.根据权利要求1所述的一种环保型污水处理过滤装置，其特征在于：所述支撑架(14)与过滤罐(2)通过焊接固定。
5.根据权利要求1所述的一种环保型污水处理过滤装置，其特征在于：所述过滤罐(2)的底部均匀分布有孔洞(21)。
说明书
一种环保型污水处理过滤装置
技术领域
本实用新型涉及过滤装置技术领域，具体为一种环保型污水处理过滤装置。
背景技术
过滤装置在工业生产中很常见，它是水质预处理的重要一环。操作者根据水质的不同情况采用相应的设计方案，以高效去除水体中的悬浮物、胶体、泥沙、粘土、腐殖物和颗粒物等杂质，降低水的浊度，达到水质澄清的目的。现有的过滤装置，存在过滤效果差、不便于拆卸清洗和环保性差等问题，因此，设计一种便于拆卸清洗和过滤效果好的环保型污水处理过滤装置是很有必要的。
发明内容
本实用新型的目的在于提供一种环保型污水处理过滤装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：
一种环保型污水处理过滤装置，包括废气收集罐、过滤罐、净化器、吸附网、循环水加热器、加热罐、由壬接头、活性炭过滤网、出水管、电磁出水阀、增香盒、蓄水槽、控制板、支撑架、旋转叶片、进水管、电磁进水阀、转轴、旋转电机、漂白盒和孔洞，所述过滤罐通过导线连接有控制板，所述过滤罐的底部开设有孔洞，所述过滤罐的底部内壁安装有吸附网，所述过滤罐的一侧内壁安装有漂白盒，所述过滤罐上安装有支撑架，所述过滤罐的一侧安装有进水管，所述进水管的一侧安装有电磁进水阀，所述过滤罐的顶部中心处安装有旋转电机，所述旋转电机的一侧安装有转轴，所述转轴的底部安装有旋转叶片，所述过滤罐的底部安装有净化器，所述净化器的底部安装有加热罐，所述加热罐的内部安装有循环水加热器，所述加热罐的一侧安装有废气收集罐，所述加热罐的另一侧安装有出水管，所述出水管的一侧安装有电磁出水阀，所述出水管上安装有由壬接头，所述由壬接头的内部安装有活性炭过滤网，所述出水管与蓄水槽连接，所述蓄水槽的底部内壁安装有增香盒，所述控制板电性连接电磁出水阀、电磁进水阀和旋转电机。
进一步的，所述出水管与由壬接头通过螺纹活动连接。
进一步的，所述废气收集罐和净化器与加热罐均通过密封管连接。
进一步的，所述支撑架与过滤罐通过焊接固定。
进一步的，所述过滤罐的底部均匀分布有孔洞。
与现有技术相比，本实用新型所达到的有益效果是：该过滤装置，在过滤罐的一侧内壁安装有漂白盒，便于对污水进行漂白和抑菌处理;在蓄水槽的底部内壁安装有增香盒，便于对过滤后的水进行增香处理;在过滤罐的底部均匀分布有孔洞，过滤罐的底部内壁安装有吸附网，且过滤罐的底部安装有净化器，便于对离心处理后存在于污水中的杂质进行吸附，再对污水进行净化处理，有助于提高该过滤装置的过滤效果;在出水管上安装有由壬接头，由壬接头的内部安装有活性炭过滤网，且出水管与由壬接头通过螺纹活动连接，便于对处理后的水进行除味处理，且易于拆卸和清洗;在加热罐的内部安装有循环水加热器，在加热罐的一侧安装有废气收集罐，便于对处理后的污水进行高温杀菌，且将加热后产生的废气收集，有利于提高该过滤装置的环保性;通过控制板控制旋转电机工作，带动转轴旋转，转轴带动旋转叶片旋转，将过滤罐内的污水进行离心处理，使杂质与污水初步分离，便于提高该过滤装置的过滤效率。
