申请日1996.09.20
公开(公告)日1997.12.31
IPC分类号B01D24/12; C02F1/00
摘要
本实用新型是一种移动型污水净化装置，包括箱体、水池、隔栅、过滤层抽屉、污水进水管、净水出水管、净水槽和滑轮，在过滤层抽屉内放置需要的过滤材料，即可除去污水中的杂质。本实用新型设计精巧，结构简单，设有滑轮，便于移动，使用方便，净化过滤材料可根据污水成分设置，又方便更换，适合各种污水净化，净化效果达到排放水标准。
権利要求書
1、移动型污水净化装置，其特征在于：该装置包括箱体、水池、隔 栅、过滤层抽屉、污水进水管、净水出水管、净水槽和滑轮;该水池位于 箱体的上部，水池底为布满穿孔的平板并与该箱体的侧壁固定连接;隔栅 为布满穿孔的平板，位于所述水池的下面，置于所述箱体侧壁的侧框上， 该隔栅的外侧设有手柄;一个或多个过滤层抽屉排列在所述隔栅的下面， 置于所述箱体侧壁的侧框上，过滤层抽屉底为布满穿孔的平板，在该过滤 层抽屉内放置需要的过滤材料，该过滤层抽屉外侧设有手柄;污水进水管 位于所述隔栅上面的所述箱体的侧壁上;净水槽位于所述箱体的最下面， 在靠近底部的所述箱体的侧壁上设有净水出水管;滑轮装在所述箱体的下 面。
2、根据权利要权利1所述的污水净化装置，其特征在于：所述需要 的过滤材料为工业纤维材料，包括聚丙烯纤维毯，其厚度为3-10mm。
3、根据权利要权利1所述的污水净化装置，其特征在于：所述需要 的过滤材料为依次放置的过滤布，石英砂和陶瓷颗粒，该石英砂为长度1 -3mm的不规则的颗粒，该陶瓷颗粒为较轻的泥土烧制而成，具备许多微孔， 颗料直径为5-15mm。
4、根据权利要求1所述的污水净化装置，其特征在于：所述需要的 过滤材料为超级过滤材料，包括微生物滤材或化学滤材。
5、根据权利要求1所述的污水净化装置，其特征在于：在所述箱体 的外侧设有可折叠的放置板。
6、根据权利要求1所述的污水净化装置，其特征在于：在所述水池 底上设有用合页连接的水池底盖板。
7、根据权利要求1所述的污水净化装置，其特征在于：所述隔栅为网 状的平板。
说明书
移动型污水净化装置
本实用新型涉及环保治理装置，特指一种移动型污水净化装置。
近年来随着市场经济的发展和人们生活节奏的快捷化，大批小规模的 食品加工作坊和餐饮摊点遍布大街小巷，大大方便了人们的生活，但是随 之而来，产生了大量污水任意排放，脏水污水经常堵塞下水道，更有甚者 随意丢洒污水，为蚊蝇滋生提供了条件并严重污染了环境。
针对上述问题，本发明人经过反复的研究和试验，终于创造出来本实 用新型的技术方案。
本实用新型的目的在于研制移动型污水净化装置
本实用新型的目的是这样实现的：

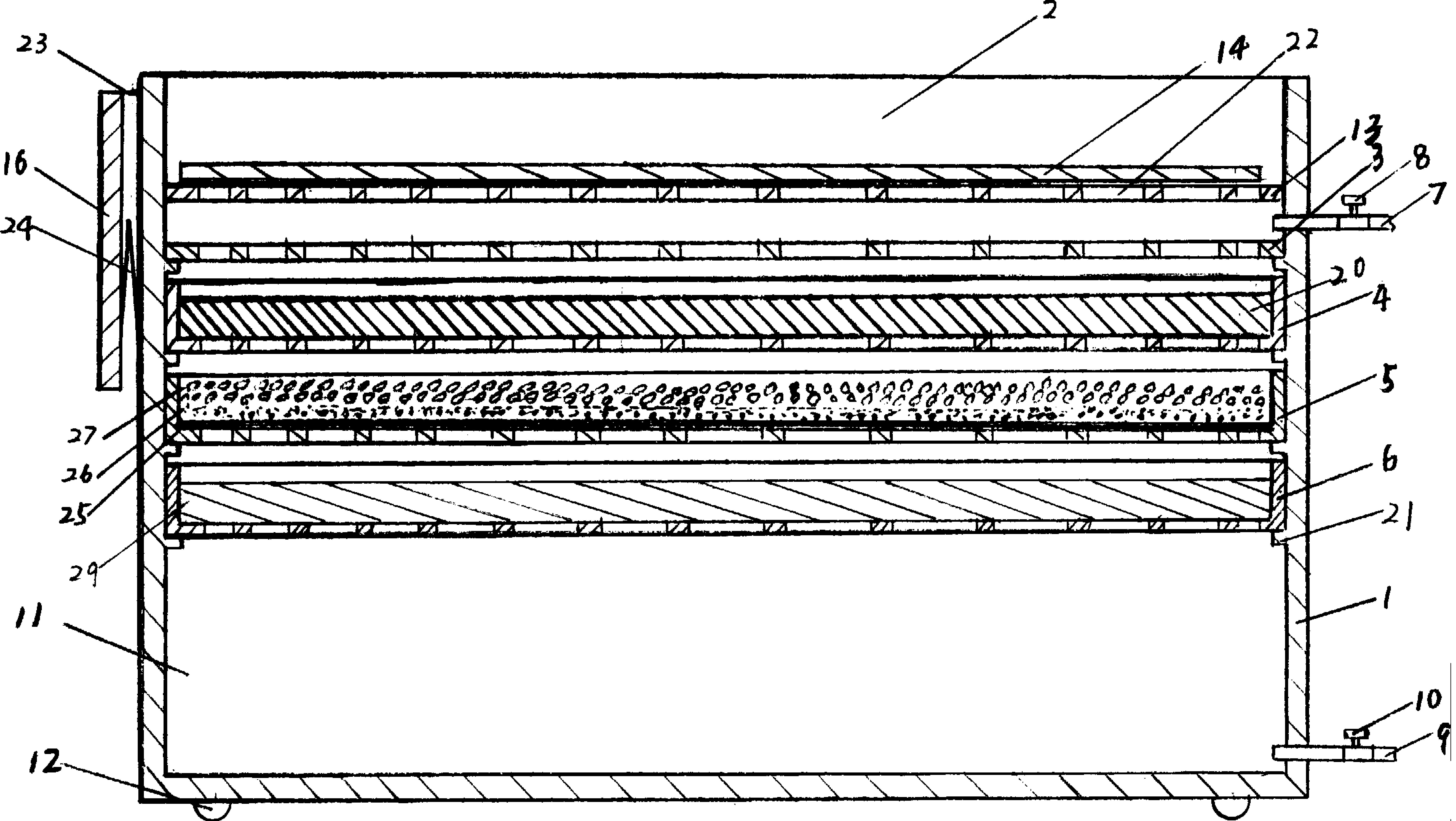

移动型污水净化装置，该装置包括箱体、水池、隔栅、过滤层抽屉、 污水进水管、净水出水管、净水槽和滑轮;该水池位于箱体的上部，水池 底为布满穿孔的平板并与该箱体的侧壁固定连接;隔栅为布满穿孔的平板， 位于所述水池的下面，置于所述箱体侧壁的侧框上，该隔栅的外侧设有手 柄;一个或多个过滤层抽屉排列在所述隔栅的下面，置于所述箱体侧壁的 侧框上，过滤层抽屉底为布满穿孔的平板，在该过滤层抽屉内放置需要的 过滤材料，该过滤层抽屉外侧设有手柄;污水进水管位于所述隔栅上面的 所述箱体的侧壁上;净水槽位于所述箱体的最下面，在靠近底部的所述箱 体的侧壁上设有净水出水管;滑轮装在所述箱体的下面。
所述需要的过滤材料为工业纤维材料，例如聚丙烯纤维毯，其厚度为 3-10mm。
所述需要的过滤材料为依次放置的过滤布，石英砂和陶瓷颗粒，该石 英砂为长度1-3mm的不规则的颗粒，该陶瓷颗粒为较轻的泥土烧制而成，具 备许多微孔，颗粒直径为5-15mm。
所述需要的过滤材料为超级过滤材料，例如：微生物滤材，化学滤材或 其他超级滤材。
在所述箱体的外侧设有可折叠的放置板。
在所述水池底上设有用合页连接的水池底盖板。
所述隔栅为网状的平板。
本实用新型的主要优点是：
1、设计精巧，结构简单，加工制造容易，成本低廉。
2、污水净化过程利用水位自然压差，不耗电能，不需要机械动力， 节约能源。
3、净化过滤层可根据污水成分设置，又方便更换，适合各种污水净 化，净化效果达到排放水标准。
4、本装置设有滑轮，便于移动，使用方便。
