申请日2017.08.16
公开(公告)日2018.03.23
IPC分类号B01D21/06
摘要
本实用新型涉及一种污水处理中二沉池改良构造，其特征在于：包括圆形中心池和贴靠设在圆形中心池周壁外的环形溢水池，在圆形中心池上方设有一伸入池内的进水管，所述环形溢水池底部与设在圆形中心池外部的储水井底部连通，所述圆形中心池池底呈凹弧形，在圆形中心池中心部设有由电机驱动转动的转轴，所述转轴下端部设有与圆形中心池凹弧形池底相贴合的刮泥管，所述刮泥管的下端通过一抽吸泵连接往位于圆形中心池体外的泥井，所述圆形中心池的水面下方密布有挡泥片，所述挡泥片为间隔平行布置的矩形片，矩形片与水平面形成50度倾角。本实用新型污水处理中二沉池改良构造结构简单、设计合理，大大提高了处理污水中颗粒物的效率和效果。
权利要求书
1.一种污水处理中二沉池改良构造，其特征在于：包括圆形中心池和贴靠设在圆形中心池周壁外的环形溢水池，在圆形中心池上方设有一伸入池内的进水管，所述环形溢水池底部与设在圆形中心池外部的储水井底部连通，所述圆形中心池池底呈凹弧形，在圆形中心池中心部设有由电机驱动转动的转轴，所述转轴下端部设有与圆形中心池凹弧形池底相贴合的刮泥管，所述刮泥管的下端通过一抽吸泵连接往位于圆形中心池体外的泥井，所述圆形中心池的水面下方密布有挡泥片，所述挡泥片为间隔平行布置的矩形片，矩形片与水平面形成50度倾角;所述刮泥管的截面包括底板和设在底板上的四分之一圆弧段和水平段，四分之一圆弧段一端底面与底板贴合，四分之一圆弧段另一端与水平段一端连接，水平段另一端与底板形成过泥通口。
2.根据权利要求1所述的污水处理中二沉池改良构造，其特征在于：所述环形溢水池的壁面上部呈锯齿形。
3.根据权利要求1所述的污水 处理中二沉池改良构造，其特征在于：所述电机的转动速度为每分钟一圈。
说明书
污水处理中二沉池改良构造
技术领域：
本实用新型涉及一种污水处理中二沉池改良构造。
背景技术：
在城市污水处理中会存在有大量的泥沙、重金属等颗粒物，该些颗粒物会对生态环境具有一定破坏作用，然后现有的污水处理中无法较好的对该些颗粒物进行处理，即使有个别处理设备，但结构均较复杂，处理效率低。
发明内容：
本实用新型的目的在于提供一种污水处理中二沉池改良构造，该污水处理中二沉池改良构造结构简单、设计合理，有利于提高处理污水中颗粒物的效率和效果。
本实用新型污水处理中二沉池改良构造，其特征在于：包括圆形中心池和贴靠设在圆形中心池周壁外的环形溢水池，在圆形中心池上方设有一伸入池内的进水管，所述环形溢水池底部与设在圆形中心池外部的储水井底部连通，所述圆形中心池池底呈凹弧形，在圆形中心池中心部设有由电机驱动转动的转轴，所述转轴下端部设有与圆形中心池凹弧形池底相贴合的刮泥管，所述刮泥管的下端通过一抽吸泵连接往位于圆形中心池体外的泥井，所述圆形中心池的水面下方密布有挡泥片，所述挡泥片为间隔平行布置的矩形片，矩形片与水平面形成50度倾角;所述刮泥管的截面包括底板和设在底板上的四分之一圆弧段和水平段，四分之一圆弧段一端底面与底板贴合，四分之一圆弧段另一端与水平段一端连接，水平段另一端与底板形成过泥通口。
进一步的，上述环形溢水池的壁面上部呈锯齿形。
进一步的，上述电机的转动速度为每分钟一圈。

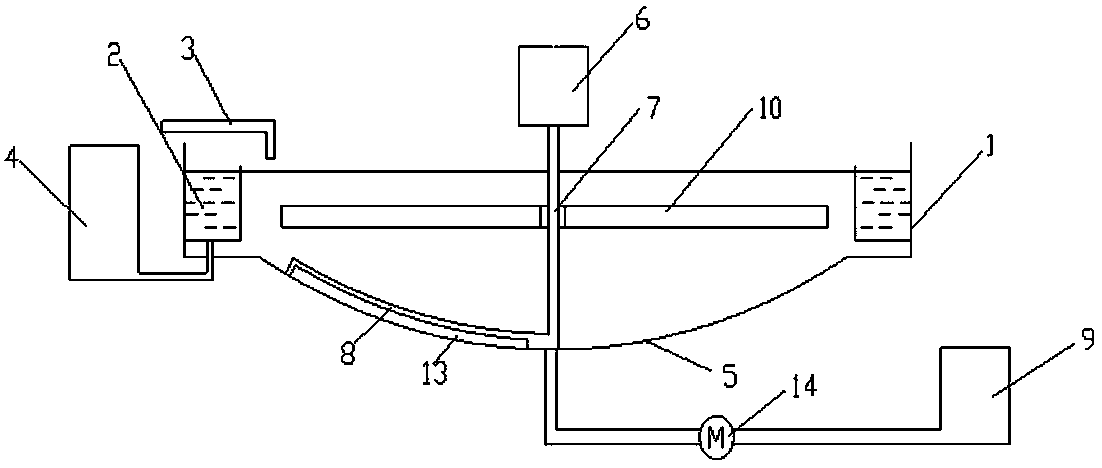

本实用新型污水处理中二沉池改良构造的工作原理：待处理的污水从进水管进入圆形中心池内，在池中的污水由于重力的作用，泥沙、重金属等颗粒物随即沉积到圆形中心池的池底，在电机的作用下，使刮泥管不断沿圆形中心池池底做圆周作用，不断将凹弧形池底的该些颗粒物通过抽吸泵吸附到泥井中，而位于圆形中心池上层的水较为清澈即溢流往环形溢水池中，然后环形溢水池中的水经过底部的连通管路通往储水井中，从而即实现了污水中颗粒物的去除，本实用新型污水处理中二沉池改良构造结构简单、设计合理，大大提高了处理污水中颗粒物的效率和效果。
