申请日1996.09.28
公开(公告)日1997.12.03
IPC分类号C02F1/48; C02F5/00
摘要
本实用新型涉及水处理设备，具体地说是一种用高频电磁场进行水质防垢、除垢处理的装置。其特征是频率为10K～50MHZ的高频信号输出至包覆绝缘材料的电极，置放输出电极的圆筒形水处理室两端分别为进水法兰端口和出水法兰端口。本实用新型具有结构简单，防垢、除垢效果明显等优点。免去了电极的经常清洗或更换，给使用带来了方便。它适用于各种水质，便于推广应用。
権利要求書
1.一种高频防垢、除垢水处理装置，具有高频信号发生器和水处理室，其特 征是频率为10K～50MHZ的高频方波输出至包覆绝缘材料的电极(6)，置放输出电极 (6)的圆筒形水处理室(1)两端分别为进水法兰端口(4)和出水法兰端口(5)。
2.按照权利要求1所述的水处理装置，其特征是圆筒形水处理室(1)内置放的 输出电极(6)为金属棒体，形如直线状或弯曲状，圆筒形水处理室(1)侧部端口与 给出电极(6)的信号发生器(2)密封相接。
3.按照权利要求1所述的水处理装置，其特征是水处理室(1)内引至信号发生 器的方波输出电极(6)可设置1～4根。
4.按照权利要求1所述的水处理装置，其特征是高频信号发生器(2)由高频振 荡器(12)、驱动电路(13)和电感耦合线圈(14)等组成。
说明书
高频防垢、除垢水处理装置
本实用新型涉及水处理设备，具体地说是一种用高频电磁场进行水质防垢、 除垢处理的装置。
对于锅炉及热交换器的防垢、除垢水处理，常见方法是采用直流高压静电场 施加于电极实现水处理功能，其缺点是电极被水覆盖后，迅速结垢，当水垢覆盖电 极后，失去防垢、除垢作用，需经常清洗或更换电极，给使用带来不便。
本实用新型的目的是针对上述存在的缺点，提供一种防垢、除垢效果好，使用 方便的水处理装置。

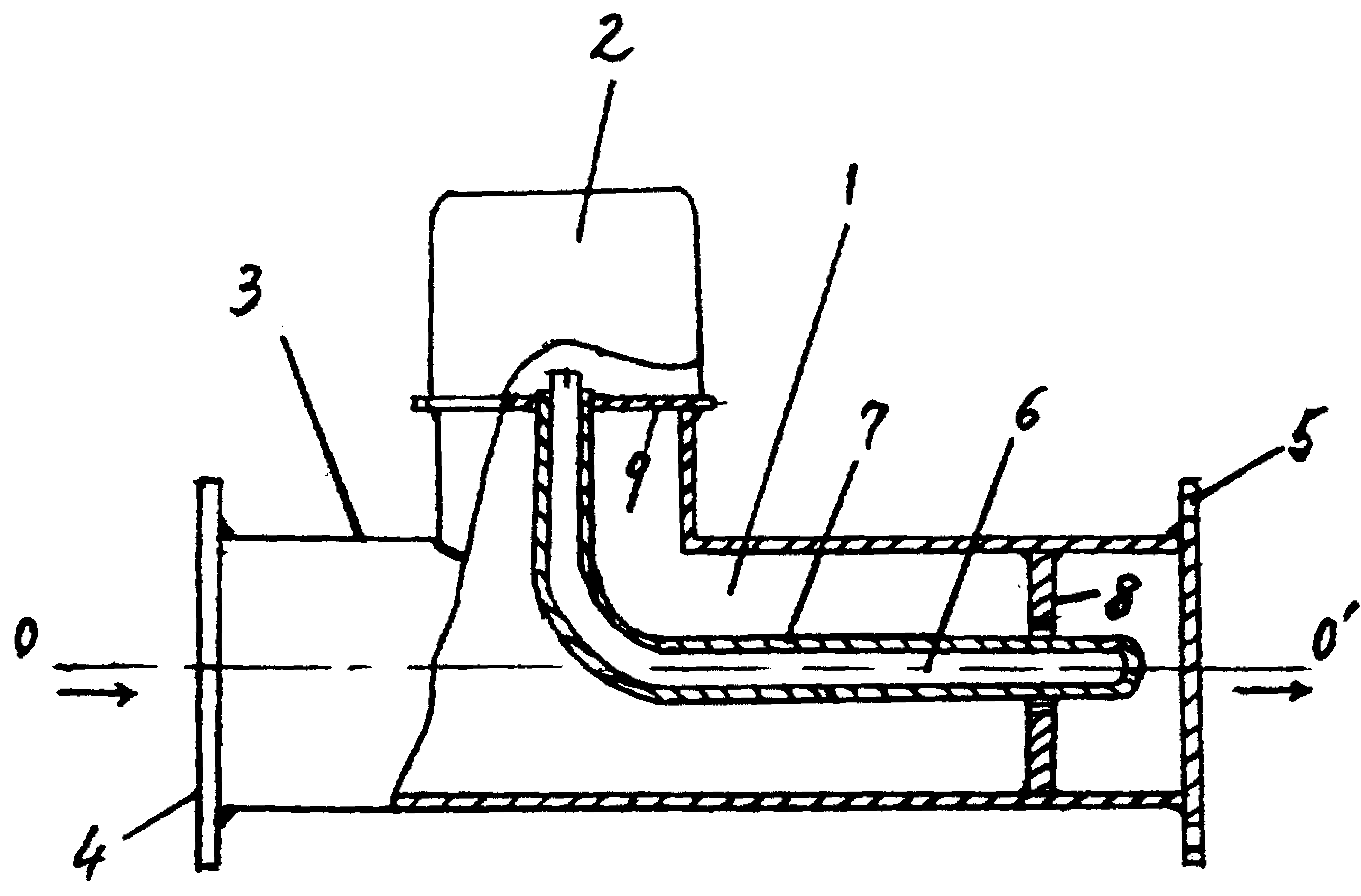

本实用新型具有高频信号发生器和水处理室，其特征是频率为10K～50MHZ的 高频方波输出至包覆绝缘材料的电极(6)，置放输出电极(6)的圆筒形水处理室(1) 两端分别为进水法兰端口(4)和出水法兰端口(5)。本实用新型的高频信号发生器 (2)的原理框图如图3所示，它由直流电源(11)，高频振荡器(12)，驱动电路(13)和电 感耦合线圈(14)组成。直流电源(11)向高频振荡器(12)和驱动电路(13)提供直流 工作电压，电感耦合线圈(14)通过高频电缆的芯线将驱动电路(13)输出的大功率 高频信号输送给正电极(6)的接线端钮，高频信号发生器(2)的公共地线通过高频 电缆屏蔽层与水处理室(61)的接线端钮相连。高频信号发生器(2)安装在圆形台 板(9)上，其外部装圆筒形的带通风孔屏蔽罩。水处理室(1)内引至信号发生器(12) 的方波输出电极(6)可设置1～4根。
本实用新型具有结构简单，防垢、除垢效果明显等优点。这种水处理装置不 会出现电极表面的结垢现象，免去了电极的经常清洗或更换，给使用带来了方便。 它适用于各种水质，便于推广应用。
