申请日1996.09.18
公开(公告)日1997.11.12
IPC分类号C02F9/00; C02F1/44; C02F1/32; C02F1/78
摘要
本实用新型属于一种家庭用废水净化循环使用的水处理装置。主要是提供一种可将家庭已使用过的废水净化、并可循环使用的水处理装置。它的主要特征是包括底部设有滤网的洗涤池，其上方设置的反渗透二级过滤器及净水容器，下方设置的污水箱，以及臭氧发生装置;紫外线灯管、水泵，该净水容器、污水箱均设有水位限位器，还包括一个自动供水的水位控制电路。具有自动将废水净化成洁净水循环使用、自来水变超纯水、储水等特点。
権利要求書

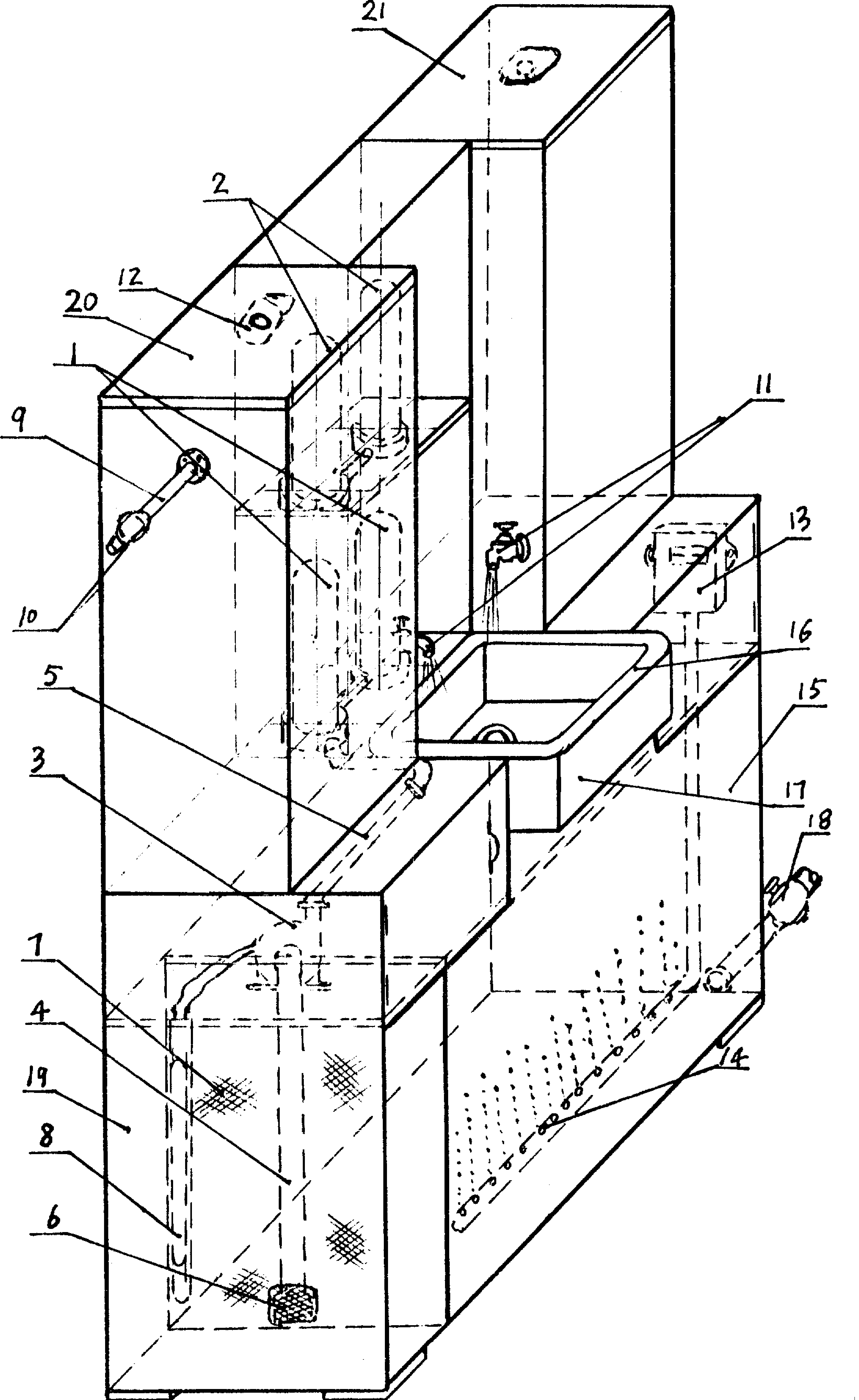

1、一种家用循环净化水处理装置，其特征是：包括一个底部设有滤网(17)的 洗涤池(16);该洗涤池(16)的上方设有反渗透二级过滤器(1、2)及与之相连接的 净水容器(20、21);下方设有污水箱(19)，污水箱(19)内设有臭氧发生装置 (13、14)、紫外线灯管(15)、和经水泵出水管(5)与反渗透二级过滤器(1)连接的 水泵(3);该净水容器(20、21)和污水箱(19)内均设有水位限位器(8);还包括一 个根据该水位限位器(8)的信号进行自动供水的水位控制电路。
2、根据权利要求1所述的家用循环净化水处理装置，其特征是：所述的反渗透 二级过滤器(1、2)和净水容器(20、21)为两组，其中一组的反渗透二级过滤器 (1)与水泵出水管(5)连接，另一组的反渗透二级过滤器(2)与自来水管连接。
3、根据权利要求1或2所述的家用循环净化水处理装置，其特征是：所述的水位 控制电路包括继电器(J1、J2)及控制该继电器(J1、J2)的由运算放大器F1、F2、F3组 成的施密特触发器和计数处理电路;其中，一个施密特触发器中的运算放大器F2的输 出端经二极管(D9)与另一个施密特触发器中的运算放大器F3的负输入端连接，该计 数处理电路包括继电器(J3)及其自动控制电路;该自动控制电路由计数器 (74LS393)及外围的由运算放大器F4、F5、F6、F7及外围元器件、手动复位开关 (K2)组成;其中，该自动控制电路中的运算放大器F4的输入端与施密特触发器中的 运算放大器F3的输出端(g)连接，与运算放大器相连的三极管(BG6)集电极(e)与 施密特触发器的运算放大器F1、F3的负输入端连接。
说明书
家用循环净化水处理装置
本实用新型涉及一种生活用水净化处理装置，特别是一种适合家庭使用的，将已 使用过的废水进行净化、使用，再净化、再使用的水处理装置。
人们传统的用水方式，均为一次性使用，即将净水(如自来水等)使用一次后就 视为废水进行排放。中国的淡水资源分布不均，许多城市和地区的淡水资源匮乏，甚 至出现了严重的水荒。由于这种传统的用水方式，使得生活用水的数量特别巨大。这 样，不仅造成淡水资源的浪费，而且还加剧了生活用水的紧张状况，因此，人们迫切 需要一种能够将生活废水进行净化、使用的家用循环净化水处理装置。
本实用新型的目的就是针对上述不足之处而提供一种可将家庭已使用过的废水净 化、并可循环使用的水处理装置。
本实用新型的技术解决方案是：一种家用循环净化水处理装置，其特征是：包括 一个底部设有滤网的洗涤池。该洗涤池的上方设有反渗透二级过滤器及与之相连接的 净水容器。下方设有污水箱，污水箱内设有臭氧发生装置、紫外线灯管、和与水泵出 水管与反渗透二级过滤器连接的水泵。该净水容器和污水箱内均设有水位限位器。还 包括一个根据该水位限位器的信号进行自动供水的水位控制电路。
本实用新型技术解决方案中所述的反渗透二级过滤器和净水容器可以为两组，其 中一组的反渗透二级过滤器与水泵出水管连接，另一组的反渗透二级过滤器与自来水 管连接。
本实用新型技术解决方案中所述的水位控制电路可以是包括继电器及控制该继电 器的由运算放大器F1、F2、F3组成的施密特触发器和计数处理电路。其中，一个施密 特触发器中的运算放大器F2的输出端经二极管与另一个施密特触发器中的运算放大器 F3的负输入端连接，该计数处理电路包括继电器及其自动控制电路。该自动控制电路 由计数器及外围的由运算放大器F4、F5、F6、F7及外围元器件、手动复位开关组成， 其中，该自动控制电路中的运算放大器F4正输入端与施密特触发器中的运算放大器F3 的输出端连接，与运算放大器F5相连的三极管集电极与施密特触发器的运算放大器 F1、F3负输入端连接。
本实用新型由于设有洗涤池、滤网、污水箱、臭氧发生装置、紫外线灯管、水 泵、反渗透二级过滤器、净水容器和水位控制电路，因而，可将家庭已使用的污水经 滤网过滤，臭氧和紫外线的灭菌处理，最后经反渗透二级过滤器过滤后注入净水容器 待用，如此可循环使用。由于另一组的反渗透二级过滤器可直接与自来水管连接，因 而，可将自来水转换成纯净水注入净水容器待用。由于水位控制电路中还可设有带手 动复位开关的自动控制电路和继电器组成的计数处理电路，因而，可使本实用新型具 有自动和手动完成反渗透二级过滤器反冲洗过程。本实用新型具有下述功能和特点：
1、本装置能完全去除细菌和病毒、消除异味、去除有机污染物、净化无机物、 不含任何杂质，可以说是最高品质的活性纯净水。
2、污水净化、净化后储存、反冲洗使装置本身保洁等程序全部为智能化自动进 行。
3、本装置兼有储水功能，储水装置视需要可更换容器。标准型可储水0.5m3。因 此，即使供水系统暂时停水，对家庭的正常生活也无大的影响。
4、本装置与自来水终端连接，可使家庭饮用、洗涤全部为纯净水。
5、可大幅度减轻供水的负担，从而大大的减少淡水资源的消耗。
