申请日2017.08.14
公开(公告)日2018.03.02
IPC分类号C02F1/00; B05D7/14
摘要
本实用新型公开了一种船舶生活污水采集装置，包括进水管和采集箱箱体，所述进水管的一端设有弧形进水口，所述弧形进水口的内部固定安装有过滤网，所述进水管的外表面设有伸缩水管，所述采集箱箱体的底端设有微型抽水装置和蓄电池，所述采集箱箱体的内表面设有防腐蚀涂层，所述采集箱箱体的外表面设有开关按钮和出水管，所述出水管的外表面设有橡皮套和阀门，所述出水管的一端设有检测仪。本实用新型所述的一种船舶生活污水采集装置，设有检测仪、防腐蚀涂层和过滤网，能够在采集污水的同时对污水进行检测分析，能够很好的实现采集与检测为一体，能够很好的防腐蚀，能够很好的过滤杂物，带来更好的使用前景。
权利要求书

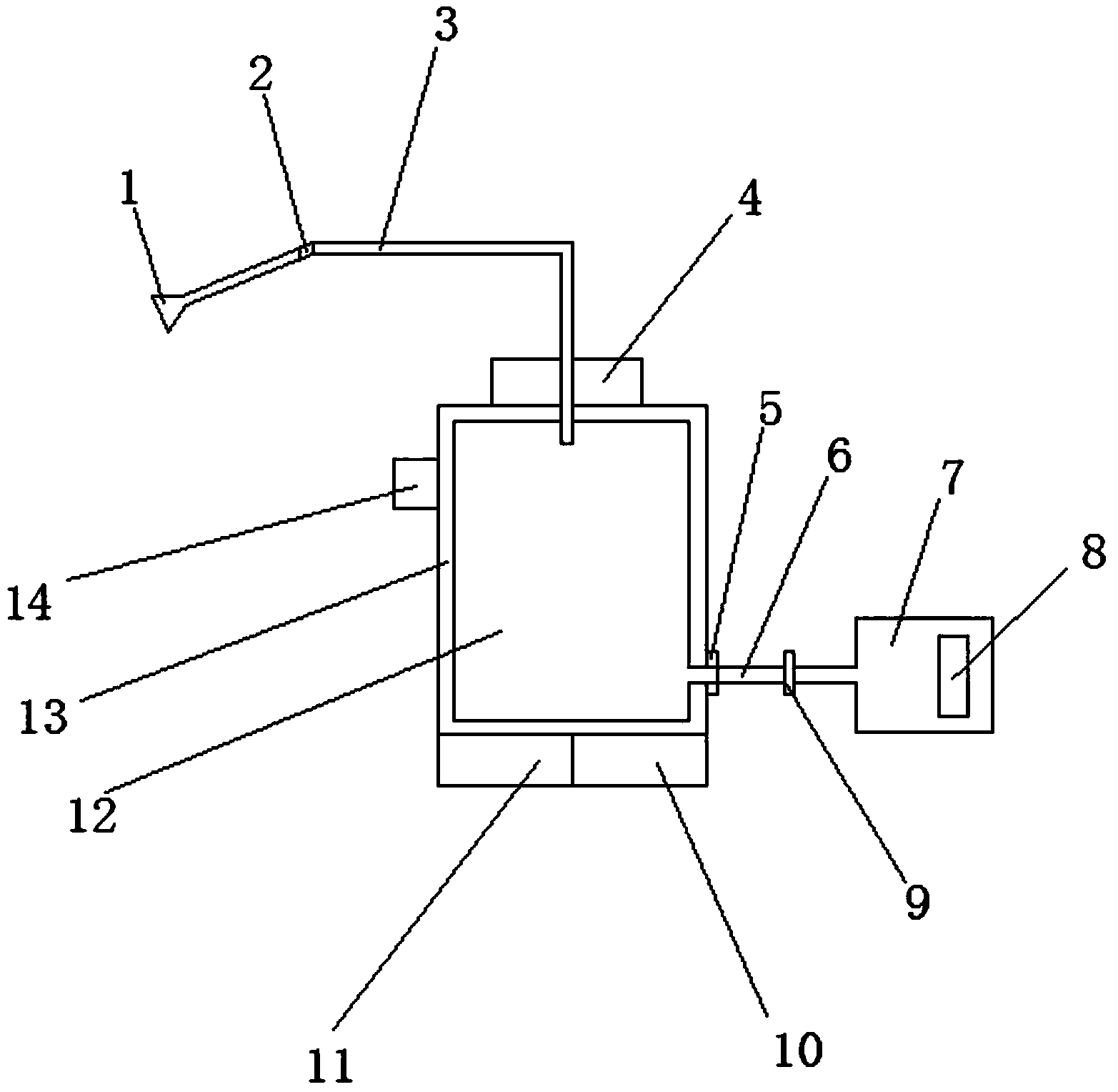

1.一种船舶生活污水采集装置，包括进水管(3)和采集箱箱体(12)，其特征在于：所述进水管(3)的一端设有弧形进水口(1)，所述弧形进水口(1)的内部固定安装有过滤网(15)，所述进水管(3)的外表面设有伸缩水管(2)，且进水管(3)和伸缩水管(2)活动连接，所述采集箱箱体(12)的底端设有微型抽水装置(11)和蓄电池(10)，所述采集箱箱体(12)的内表面设有防腐蚀涂层(13)，所述采集箱箱体(12)的上端设有橡胶活塞(4)，所述采集箱箱体(12)的外表面设有开关按钮(14)和出水管(6)，且开关按钮(14)和出水管(6)均与采集箱箱体(12)固定连接，所述出水管(6)的外表面设有橡皮套(5)和阀门(9)，所述出水管(6)的一端设有检测仪(7)，所述检测仪(7)的外表面固定安装有显示屏(8)。
2.根据权利要求1所述的一种船舶生活污水采集装置，其特征在于：所述阀门(9)和出水管(6)活动连接。
3.根据权利要求1所述的一种船舶生活污水采集装置，其特征在于：所述采集箱箱体(12)和防腐蚀涂层(13)固定连接。
4.根据权利要求1所述的一种船舶生活污水采集装置，其特征在于：所述采集箱箱体(12)和橡胶活塞(4)活动连接。
5.根据权利要求1所述的一种船舶生活污水 采集装置，其特征在于：所述微型抽水装置(11)和蓄电池(10)均与采集箱箱体(12)固定连接。
说明书
一种船舶生活污水采集装置
技术领域
本实用新型涉及采集装置领域，特别涉及一种船舶生活污水采集装置。
背景技术
船舶生活污水采集装置即将船舶生产生活中排出的污水进行采集的一种装置，主要应用海事管理部门以及船舶生活污水检测机构。《国际防止船舶造成污染公约》(MARPOL)、国家船舶污染物排放标准、行业标准以及近期发布的“水十条”等文件均对船舶污水的排放、检测、接收提出了具体的要求。目前船舶生活污水的采集还存在一些问题，现有的采集装置功能单一，如能实现采集检测一体化，将会具有更广泛的应用前景。
现有的船舶生活污水采集装置在使用时存在一定的弊端，不能够在采集污水的同时对污水进行检测分析，功能单一，不能够很好的防止采集箱被腐蚀，不能够很好的过滤杂物，带来了一定的影响，为此，我们提出一种船舶生活污水采集装置。
实用新型内容
本实用新型的主要目的在于提供一种船舶生活污水采集装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种船舶生活污水采集装置，包括进水管和采集箱箱体，所述进水管的一端设有弧形进水口，所述弧形进水口的内部固定安装有过滤网，所述进水管的外表面设有伸缩水管，且进水管和伸缩水管活动连接，所述采集箱箱体的底端设有微型抽水装置和蓄电池，所述采集箱箱体的内表面设有防腐蚀涂层，所述采集箱箱体的上端设有橡胶活塞，所述采集箱箱体的外表面设有开关按钮和出水管，且开关按钮和出水管均与采集箱箱体固定连接，所述出水管的外表面设有橡皮套和阀门，所述出水管的一端设有检测仪，所述检测仪的外表面固定安装有显示屏。
优选的，所述阀门和出水管活动连接。
优选的，所述采集箱箱体和防腐蚀涂层固定连接。
优选的，所述采集箱箱体和橡胶活塞活动连接。
优选的，所述微型抽水装置和蓄电池均与采集箱箱体固定连接。
与现有技术相比，本实用新型具有如下有益效果：该种船舶生活污水采集装置，由于生活污水中存在大量杂物，首先通过在弧形进水口的内部固定安装有过滤网，过滤网能够很好的过滤掉杂物，能够很好的避免杂物进入进水管导致进水管被堵塞，从而无法采集，起到了很好的过滤的作用伸缩水管能够很好的自由伸缩，能够很好的避免由于距离原因而频繁移动采集箱，大大的节省了人力，其次通过设置橡皮套和阀门，橡皮套能够很好的将出水管与采集箱箱体连接起来，能够很好的避免接口处有缝隙，阀门能够很好的控制生活污水流入检测仪的速度和流量，避免大量的污水进入对检测仪有所损坏，起到很好的保护检测仪的作用，通过在检测仪的外表面设有显示屏，经过检测仪处理后，分析的数据将会呈现在显示屏上面，这样工作人员就能够很直观的了解水质的情况，最后通过在采集箱箱体的内表面设有防腐蚀涂层，防腐蚀涂层能够很好的避免由于长时间使用且未清洗干净残留的污渍经反应后腐蚀采集箱箱体，起到了很好的防腐蚀的作用，较为实用，整个装置简单，操作方便，过滤和防腐蚀的效果相对于传统方式更好。
