申请日2017.08.14
公开(公告)日2017.12.08
IPC分类号G05B19/418
摘要
本发明涉及一种污水厂生产线的能耗观测系统，根据能耗类型的不同，分析出不同能耗设备的数据，并根据数据做出对比分析，且不同的能耗数据对应显示不同模块颜色，可以明显的看出生产线设备的能耗情况，显示的颜色是根据数据对比分析出来的结果，该种污水厂生产线的能耗观测系统，对于同种类型的能耗设备的比较是直观的，它根据能耗数据分析结果，动态的展示出来，从而让人们对生产线能耗情况做出正确的判断，及时的采取措施，使能耗得到降低，而现有技术并没有去可观的展现出能耗的具体情况。
权利要求书
1.一种污水厂生产线的能耗观测系统，其特征在于，所述的能源观测系统包括一能耗热力图显示模块和能耗获取模块，其中，
所述的能耗获取模块获取生产现场中生产线中各生产节点下不同能耗设备的能耗情况，并与所述的能耗热力图显示模块相连接;
所述的能耗热力图显示模块根据生产现场中生产线上的生产节点以及生产节点下的能耗设备的关系，显示生产线以及其上的生产节点、能耗设备，并由所述的能耗获取模块获取生产现场中生产线上的生产节点以及各生产节点下的能耗设备的能耗情况，对其获取的能耗情况进行显示。

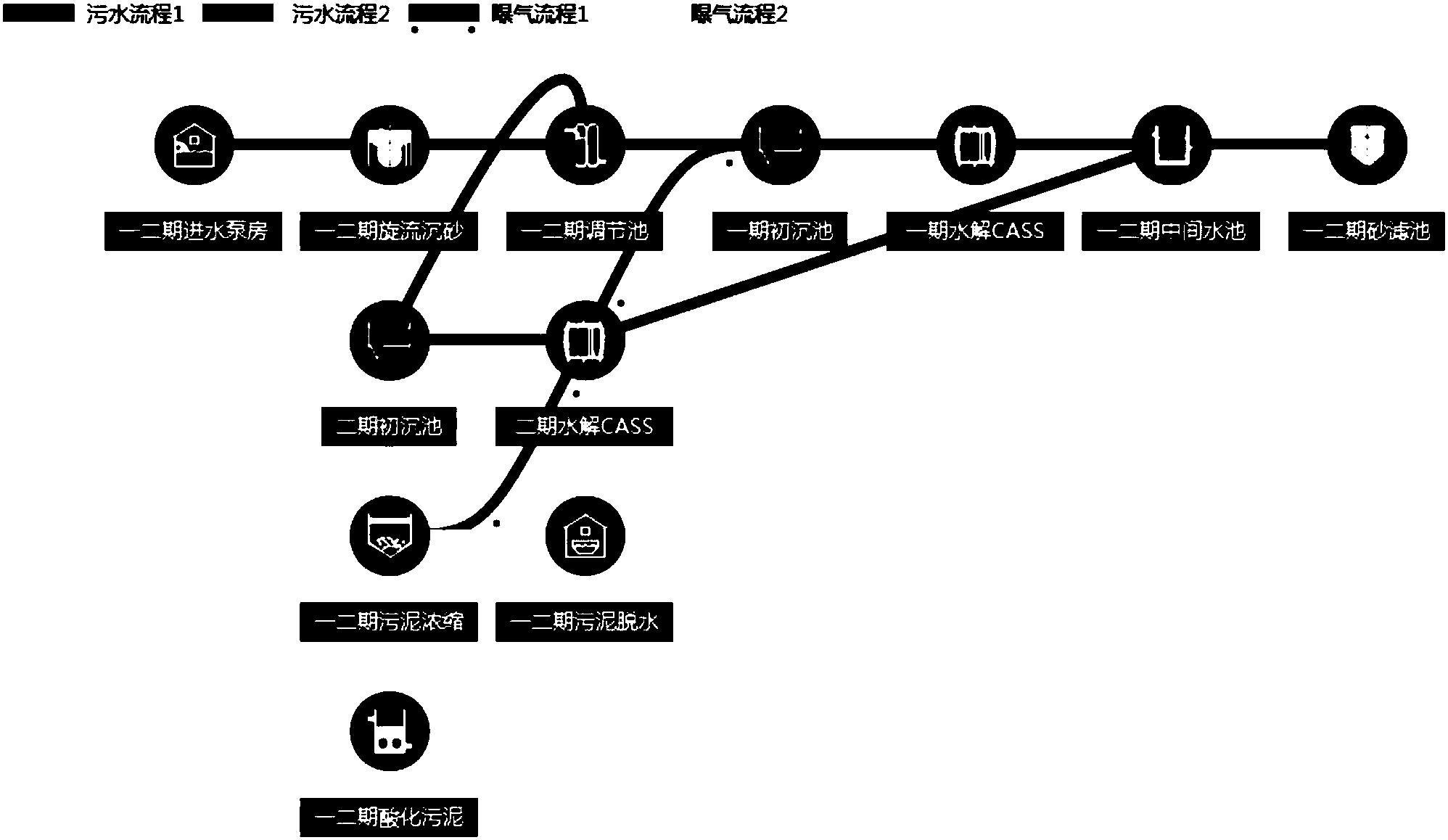

2.根据权利要求1所述的污水厂生产线的能耗观测系统，其特征在于，所述的能耗热力图显示模块以线条表示生产线，以带有图标的圆形表示生产节点，各能耗设备以子类的方式显示于生产节点下方。
3.根据权利要求2所述的污水 厂生产线的能耗观测系统，其特征在于，所述的能耗热力图显示模块以不同的颜色显示不同的生产线，以不同的图标显示不同的生产节点，并以不同的图示显示生产节点下不同的能耗设备。
4.根据权利要求2所述的污水厂生产线的能耗观测系统，其特征在于，所述的能耗热力图显示模块以不同的颜色深浅显示能耗设备的能耗情况。
5.根据权利要求4所述的污水厂生产线的能耗观测系统，其特征在于，未被选择的能耗设备由所述的能耗热力图显示模块置灰。
6.根据权利要求4所述的污水厂生产线的能耗观测系统，其特征在于，所述的能耗热力图显示模块显示的能耗设备的颜色越深，越接近该生产线上的最大能耗;颜色越浅，越接近该生产线上的最小能耗。
7.根据权利要求1所述的污水厂生产线的能耗观测系统，其特征在于，所述的能耗热力图显示模块包括一LED屏幕，所述的能耗热力图显示模块控制所述的LED屏幕显示生产线以及其上的生产节点、能耗设备，及能耗情况。
8.根据权利要求1所述的污水厂生产线的能耗观测系统，其特征在于，所述的能耗设备包括耗水设备、耗气设备和耗泥设备。
说明书
污水厂生产线的能耗观测系统
技术领域
本发明涉及污水处理领域，尤其涉及污水处理的能耗观测领域，具体是指一种污水厂生产线的能耗观测系统。
背景技术
在工业领域，污水处理厂在近些年被大量的建设，全国各地的环境保护以及污水处理事业得到快速发展并取得明显的成效。与此同时，污水厂能耗大、运用成本居高不下的情况也越来越受到重视。
在进行污水处理技术方面我国处于落后状态，而且在进行污水处理过程中存在着耗电量大的问题，所以与先进国家相比，我国在污水处理上还存在着很大的节能空间，无论是曝气设备还是污水污泥设备，都具有较大的节能潜力，目前普通存在着能耗过高的问题，所以当前污水处理成本偏高，而且使能源消耗过度，不利于能源的可持续利用，另一方面也加强了环境的污染，这与当前我国建立节约型社会的宗旨相违背，所以需要在污水处理过程中，实现降低成本、节能降耗，从而推动建设资源节约型社会的进程，实现社会的可持续发展。
节能降耗主要体现在于污水处理的生产线的每个生产节点上，污水处理分为多条生产线来处理，不同生产线上对污水处理方式也是不一样的，比如污水、污泥、加药等等。污水处理从开始到结束，经过不同的生产线，所以生产线能耗的优良程度显得尤为重要。这样可以让我们有重点对某个生产线做到节能降耗。
现有技术只是采用工业领域通用的iFix技术来对污水厂整个生产线实时显示能耗数据，并且没有特别的标识来表示某个生产线的能耗较大，只能通过人的肉眼仔细的去观测数据展示。这些能耗数据是所有能耗的设备，并不是哪一种能耗类型的数据，这样很难判断哪个生产线的能耗设备能耗情况比较严重。
发明内容
本发明的目的是克服了上述现有技术的缺点，提供了一种密切结合污水厂的能耗进行分析、让人们根据能耗类型的不同可以明显的看到生产线的能耗情况、从而达到降低成本、节能降耗的目的的污水厂生产线的能耗观测系统。
为了实现上述目的，本发明的污水厂生产线的能耗观测系统具体如下：
该污水厂生产线的能耗观测系统，其主要特点是，所述的能源观测系统包括一能耗热力图显示模块和能耗获取模块，其中，
所述的能耗获取模块获取生产现场中生产线中各生产节点下不同能耗设备的能耗情况，并与所述的能耗热力图显示模块相连接;
所述的能耗热力图显示模块根据生产现场中生产线上的生产节点以及生产节点下的能耗设备的关系，显示生产线以及其上的生产节点、能耗设备，并由所述的能耗获取模块获取生产现场中生产线上的生产节点以及各生产节点下的能耗设备的能耗情况，对其获取的能耗情况进行显示。
较佳地，所述的能耗热力图显示模块以线条表示生产线，以带有图标的圆形表示生产节点，各能耗设备以子类的方式显示于生产节点下方。
更佳地，所述的能耗热力图显示模块以不同的颜色显示不同的生产线，以不同的图标显示不同的生产节点，并以不同的图示显示生产节点下不同的能耗设备。
更佳地，所述的能耗热力图显示模块以不同的颜色深浅显示能耗设备的能耗情况。
尤佳地，未被选择的能耗设备由所述的能耗热力图显示模块置灰。
尤佳地，所述的能耗热力图显示模块显示的能耗设备的颜色越深，越接近该生产线上的最大能耗;颜色越浅，越接近该生产线上的最小能耗。
较佳地，所述的能耗热力图显示模块包括一LED屏幕，所述的能耗热力图显示模块控制所述的LED屏幕显示生产线以及其上的生产节点、能耗设备，及能耗情况。
较佳地，所述的能耗设备包括耗水设备、耗气设备和耗泥设备。
采用本发明的污水厂生产线的能耗观测系统，根据能耗类型的不同，分析出不同能耗设备的数据，并根据数据做出对比分析，且不同的能耗数据对应显示不同模块颜色，可以明显的看出生产线设备的能耗情况，显示的颜色是根据数据对比分析出来的结果，该种污水厂生产线的能耗观测系统，对于同种类型的能耗设备的比较是直观的，它根据能耗数据分析结果，动态的展示出来，从而让人们对生产线能耗情况做出正确的判断，及时的采取措施，使能耗得到降低，而现有技术并没有去可观的展现出能耗的具体情况。
