申请日1996.08.30
公开(公告)日1997.11.26
IPC分类号C02F9/00; C02F1/50; C02F11/04; C02F3/10
摘要
本实用新型涉及一种建筑物污水处理装置，它是由第一、二腐化槽，接触曝气氧化槽、沉淀槽及消毒槽构成，其主要特征为在第一、二腐化槽内设置有可转动的支承架，该支承架上以可拆卸方式固定着生物膜片筒，当支承架上的某一生物膜片筒转动移至装置壳体上方的抽出孔内侧时，可从抽出孔挟出该生物膜片筒体，以利清洁或更新。本装置使循环之污水接触附着于生物膜片滤材上，从而控制好气性与嫌气性细菌，以达到净化装置内污水及自行消化的目的。
権利要求書
1、一种建筑物污水处理装置，它由壳体、进流管、放流管、排气管以及在 壳体内依次排列的腐化槽、接触曝气氧化槽、沉淀槽和消毒槽构成，槽与槽之间 的隔板上有通孔，进流管与腐化槽相连通，放流管与消毒槽相连通，排气管与接 触曝气氧化槽相连通，其特征在于：腐化槽分为第一腐化槽和第二腐化槽;在第 一、第二腐化槽的顶部各开有一个抽出孔;在第一、第二腐化槽底部各设置有一 凹沟，吸泥管的一端置于凹沟中，另一端延伸至壳体之外;在第一、第二腐化槽 内还各设置一个可转动支承架，该支承架上以可拆卸方式固定着若干个蜂巢式生 物膜片筒，该支承架的中心轴穿出腐化槽，转动该中心轴，支承架及固定其上的 生物膜片筒亦随即转动。
2、根据权利要求1所述的建筑物污水处理装置，其特征在于：可转动支承 架由上、下两片圆盘和一个与该两个圆盘固定的中心轴构成，下圆盘上开有四个 定位孔，上圆盘边缘上设置有四个活动外箍，中心轴靠近上圆盘上方处设置一个 平衡杆，转动轴的顶端穿出壳体;生物膜片筒由筒体和蜂巢式生物膜片构成，筒 体外套装着蜂巢式生物膜片，筒体上、下端均有定位轴，筒体下端定位轴插入到 支承架下圆盘的定位孔中，筒体上端定位轴则被支承架上圆盘上的活动外箍所限 位。
3、根据权利要求1所述的建筑物污水处理装置，其特征在于：在接触曝气 氧化槽内设置有蜂巢式生物膜体。
说明书
建筑物污水处理装置
本实用新型涉及一种建筑物污水处理装置，尤指一种卧式接触曝气氧化法建 筑物污水处理装置。
目前，通常使用的建筑物污水处理装置，虽然也为腐化槽、氧化槽、沉淀槽 及消毒槽等多槽式结构，但是，通常腐化过程采用的是活性污泥化和浸渍滤床法 (即生物膜处理法)，到目前为止，这两种方法仍存在明显的的不足或不便之处。 如活性污泥法有以下缺点：(1)污泥发生率多，容易遭致堵塞;(2)经常需 有高度的技术，不易克服;(3)降低生物需氧量(BOD值)有困难，常需配 合其他方法，如化学混凝沉淀法以去除BOD;(4)除氯效果较差;(5)有 臭味产生等;又如采用浸渍滤床法，即将接触氧化滤材浸渍于污水中以曝气搅拌 方式使污水均匀循环于滤材间，以接触附着于滤材表面上的生物性污泥，并用需 氧(DO)值的变化控制好气性及嫌气性细菌，以达到污水的净化及自行消化之 目的，但此法在腐化槽内装设生物膜片时，一般均采用事先装设之固定方式，根 本无法做换装更新之操作，在使用上有其缺陷存在。
本实用新型的主要目的在于提供一种以可拆装方式清理或更新腐化槽内生物 膜片的卧式建筑物污水处理装置，并在该装置内增设吸泥管，在接触曝气氧化槽 内设置蜂巢式生物膜体，从而既达到提高本装置对污水的处理效果，又方便本装 置的实际使用。

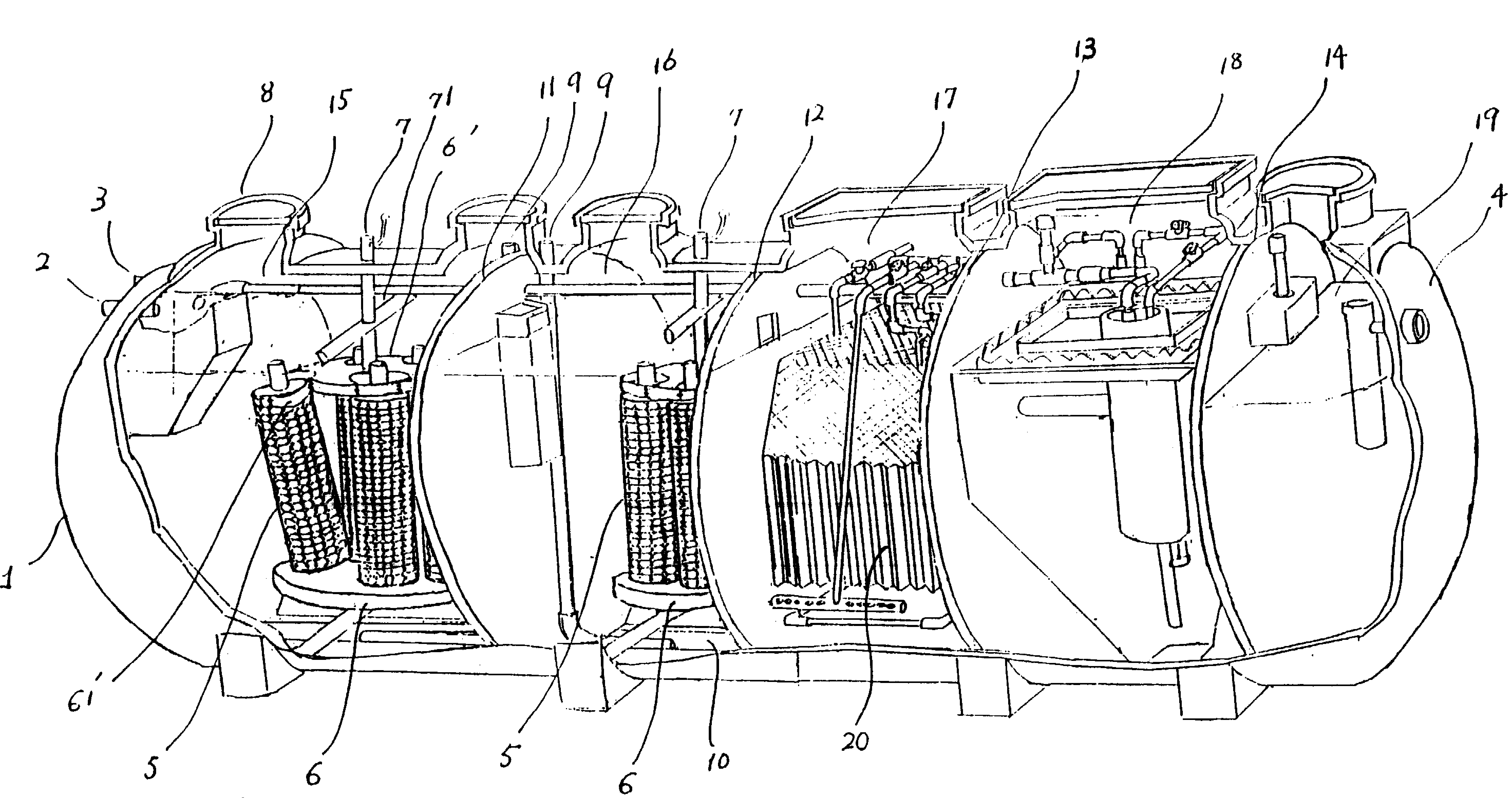

为实现上述目的，本实用新型的技术方案是，它由壳体、进流管、放流管、 排气管以及在壳体内依次排列的腐化槽、接触曝气氧化槽、沉淀槽和消毒槽构成， 槽与槽之间的隔板上有通孔，进流管与腐化槽相连通，放流管与消毒槽相连通， 排气管与接触曝气氧化槽相连通，其特征在于：腐化槽分为第一腐化槽和第二腐 化槽;在第一、第二腐化槽的顶部各开有一个抽出孔;在第一、第二腐化槽底部 各设置有一凹沟，吸泥管的一端置于凹沟中，另一端延伸至壳体之外;在第一、 第二腐化槽内各设置一个可转动支承架，该支承架上以可拆卸方式固定着若干个 蜂巢式生物膜片筒，该支承架的中心轴穿出腐化槽，转动该中心轴，支承架及固 定其上的生物膜片筒亦随即转动，当支承架上的某一生物膜片筒转动移至装置壳 体上方的抽出孔内侧时，可从抽出孔挟出该生物膜片筒体，以利清洁或更新; 另外接触曝气氧化槽内设有蜂巢式生物膜体。
本实用新型的优点在于：可轻易地从腐化槽中逐个取出或安装生物膜片筒， 大大简化了污水处理装置的管理作业，并达到了良好的污水处理效果，故其实用 价值极高。此外，生物膜片以蜂巢状置列成圆筒形，表面积与空隙之比大，可获 得极大的微生菌(MLSS)保持量，通水抵抗力小，在化学及生物方面经常保 持其品质的安定，避免有毒性及有害物质溶出并可防止环境受到污染。
