申请日2017.08.15
公开(公告)日2018.04.03
IPC分类号C02F9/04; C22B15/00
摘要
本实用新型提供一种含铜废水回收设备。所述含铜废水回收设备包括含铜废水回收机构，所述含铜废水回收机构包括含铜收集池、药剂箱、保安过滤器、反渗透膜过滤系统及含铜收集罐，所述含铜收集池、所述保安过滤器、所述反渗透膜过滤系统及所述含铜收集罐依次连接，所述药剂箱与所述含铜收集池及所述保安过滤器连接。本实用新型提供的一种含铜废水回收设备适用于物质提纯等生产工序，对于浓缩提纯废水中有用离子等具有较大利用价值。
权利要求书
1.一种含铜废水回收设备，其特征在于，包括含铜废水回收机构，所述含铜废水回收机构包括含铜收集池、药剂箱、保安过滤器、反渗透膜过滤系统及含铜收集罐，所述含铜收集池、所述保安过滤器、所述反渗透膜过滤系统及所述含铜收集罐依次连接，所述药剂箱与所述含铜收集池及所述保安过滤器连接。
2.根据权利要求1中所述的含铜废水回收设备，其特征在于，所述含铜废水回收机构还包括提升泵，所述提升泵设于所述含铜收集池及所述保安过滤器之间。
3.根据权利要求1中所述的含铜废水回收设备，其特征在于，所述含铜废水回收机构还包括高压泵，所述高压泵设于所述保安过滤器及所述反渗透膜过滤系统之间。
4.根据权利要求1中所述的含铜废水回收设备，其特征在于，所述含铜废水回收机构数量为两组，两组所述含铜废水回收机构串联设置。
5.根据权利要求1中所述的含铜废水回收设备，其特征在于，所述含铜废水回收设备还包括反冲洗管道，所述反冲洗管道一端连接第一个所述含铜废水回收机构的所述含铜收集池，所述反冲洗管道另一端连接第二个所述含铜废水回收机构的所述反渗透膜过滤系统。
说明书
含铜废水回收设备
技术领域
本实用新型涉及废水 回收处理技术领域，尤其涉及一种含铜废水回收设备。
背景技术
铜产品加工企业，在产品生产过程中需要使用纯水进行冲洗，冲洗过程中产生含铜生产废水，该废水中铜含量较高，具有较高的回收价值，同时废水中除铜离子外，其它的水质指标如硬度、TDS、氯离子等含量较低，经过处理后可以直接回用于生产冲洗铜产品。
实用新型内容
为解决现有含铜废水回收的技术问题，本实用新型提供一种铜回收效率高，回收效果好的含铜废水回收设备。

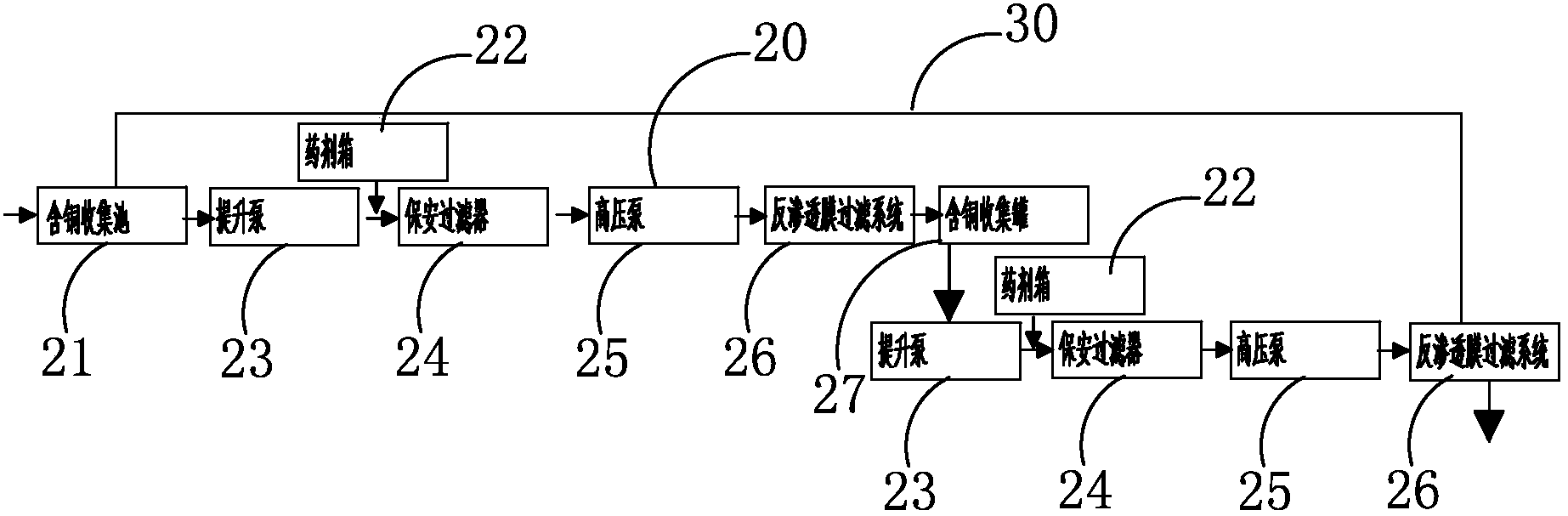

本实用新型提供的含铜废水回收设备包括含铜废水回收机构，所述含铜废水回收机构包括含铜收集池、药剂箱、保安过滤器、反渗透膜过滤系统及含铜收集罐，所述含铜收集池、所述保安过滤器、所述反渗透膜过滤系统及所述含铜收集罐依次连接，所述药剂箱与所述含铜收集池及所述保安过滤器连接。
在本实用新型提供的含铜废水回收设备一种较佳实施例中，所述含铜废水回收机构还包括提升泵，所述提升泵设于所述含铜收集池及所述保安过滤器之间。
在本实用新型提供的含铜废水回收设备一种较佳实施例中，所述含铜废水回收机构还包括高压泵，所述高压泵设于所述保安过滤器及所述反渗透膜过滤系统之间。
在本实用新型提供的含铜废水回收设备一种较佳实施例中，所述含铜废水回收机构数量为两组，两组所述含铜废水回收机构串联设置。
在本实用新型提供的含铜废水回收设备一种较佳实施例中，所述含铜废水回收设备还包括反冲洗管道，所述反冲洗管道一端连接第一个所述含铜废水回收机构的所述含铜收集池，所述反冲洗管道另一端连接第二个所述含铜废水回收机构的所述反渗透膜过滤系统。
本实用新型的含铜废水回收设备具有如下有益效果：
适用于物质提纯等生产工序，对于浓缩提纯废水中有用离子等具有较大利用价值。采用先进的膜处理工艺，及回收有价值的金属离子，又将废水进行回收利用，节省水资源;自动化程度高，可以实现无人值守运行;回用水水质稳定，达到自来水水质要求。回收铜浓度达到1000mg/L，系统回收率要达到70%。废水经处理后达到自来水水质标准，出水水质指标见下：中硬度(以碳酸钙计)94mg/L，暂时硬度42mg/L，永久硬度52mg/L，钙28mg/L，镁6mg/L，电导率300us/cm，总固体158mg/L。
生产排放含铜废水是铜离子冲洗酸性水，其中铜含量约200-300mg/L，pH=2-4，生产排放铜离子冲洗水进入铜回用水收集池，经提升泵送入反渗透系统，反渗透系统淡水回流至补充水系统的中间水池或补充水池;浓缩液进入中水系统浓水池。
采用两级反渗透膜处理系统，直接回收废水中的铜离子，并进行回收利用，同时通过两级反渗透系统产水中基本不含有二价金属离子，达到自来水水质要求，进行回收利用。
