申请日2017.08.15
公开(公告)日2018.03.13
IPC分类号B01D53/86
摘要
本实用新型涉及废弃收集技术领域，且公开了一种污水池废气加盖收集系统，包括废水池本体，所述废水池本体上表面的两端分别与废水池加盖下表面的两端固定连接，所述废水池加盖的上表面固定连接有管道，所述管道贯穿废水池加盖的底端固定连接有收集管，所述管道右侧的一端贯穿过滤器的上表面并延伸至过滤器的内部。该污水池废气加盖收集系统，通过设置水槽、水泵和喷头，经由过滤器净化后的废气通过管道进入吸收塔内，吸收塔内的喷头使气液分散，在塔内产生较大的气液接触面积，达到良好的传质效果，强化传质，完成净化目的，水槽、水泵和喷头在吸收塔的内部形成一个完整的内部水循环净化装置，进一步提高了针对废气的净化效果。
权利要求书

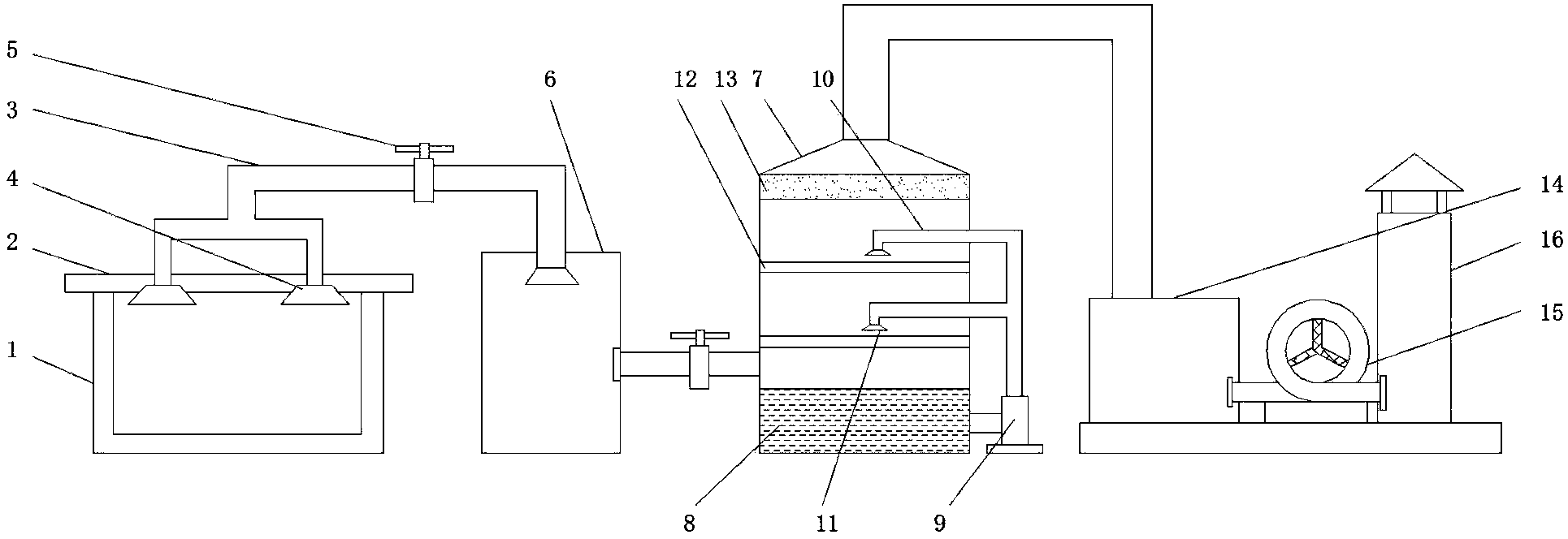

1.一种污水池废气加盖收集系统，包括废水池本体(1)，其特征在于：所述废水池本体(1)上表面的两端分别与废水池加盖(2)下表面的两端固定连接，所述废水池加盖(2)的上表面固定连接有管道(3)，所述管道(3)贯穿废水池加盖(2)的底端固定连接有收集管(4)，所述管道(3)右侧的一端贯穿过滤器(6)的上表面并延伸至过滤器(6)的内部，所述过滤器(6)的右侧固定连接有管道(3)，两个所述管道(3)的外部均固定安装有空气调节阀(5)，所述管道(3)右侧的一端固定连接吸收塔(7)，所述吸收塔(7)内腔的底部开设有水槽(8)，所述水槽(8)的右侧面与水泵(9)的输入端固定连接，所述水泵(9)的输出端与水管(10)的底端固定连接，所述水管(10)的两个输出端均固定连接有喷头(11)，所述喷头(11)的下方设置有位于吸收塔(7)内壁上的填料层(12)，所述吸收塔(7)内壁的顶端固定连接有汽水分离层(13)，所述吸收塔(7)的顶端固定连接有管道(3)，所述管道(3)右侧的一端固定连接有光催化设备(14)，所述光催化设备(14)的右侧面固定连接有引风机(15)，所述引风机(15)的输出端与烟囱(16)的底端固定连接。
2.根据权利要求1所述的一种污水池废气加盖收集系统，其特征在于：所述废水池加盖(2)为玻璃钢加盖。
3.根据权利要求1所述的一种污水 池废气加盖收集系统，其特征在于：所述过滤器(6)上表面的中央开设有与管道(3)相适配的通孔，管道(3)的底端贯穿通孔并延伸至过滤器(6)的内部。
4.根据权利要求1所述的一种污水池废气加盖收集系统，其特征在于：所述光催化设备(14)为光催化净化装置。
5.根据权利要求1所述的一种污水池废气加盖收集系统，其特征在于：两个所述喷头(11)均位于吸收塔(7)内部的中垂线上。
说明书
一种污水池废气加盖收集系统
技术领域
本实用新型涉及废弃收集技术领域，具体为一种污水池废气加盖收集系统。
背景技术
国内化工、食品、纺织印染、太阳能硅片制造、合成革与人造革工业、橡胶制品等工业行业所属的企业污水各个处理单元都会产生臭味。随着工业的快速发展，以及工业园区内工业企业的集聚，工业废气处理产生的恶臭二次污染问题已经越来越突出，园区周边群众对污水恶臭污染投诉的力度和影响力大大升级，环保部门压力与日俱增。因此，有效地进行工业企业废气的恶臭治理已经迫在眉睫。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水池废气加盖收集系统，具备投资及运行成本低、效果稳定、系统简便、反应彻底无二次污染的优点，解决了工业废气过多的问题。
(二)技术方案
为实现上述投资及运行成本低、效果稳定、系统简便、反应彻底无二次污染的目的，本实用新型提供如下技术方案：一种污水池废气加盖收集系统，包括废水池本体，所述废水池本体上表面的两端分别与废水池加盖下表面的两端固定连接，所述废水池加盖的上表面固定连接有管道，所述管道贯穿废水池加盖的底端固定连接有收集管，所述管道右侧的一端贯穿过滤器的上表面并延伸至过滤器的内部，所述过滤器的右侧固定连接有管道，两个所述管道的外部均固定安装有空气调节阀，所述管道右侧的一端固定连接吸收塔，所述吸收塔内腔的底部开设有水槽，所述水槽的右侧面与水泵的输入端固定连接，所述水泵的输出端与水管的底端固定连接，所述水管的两个输出端均固定连接有喷头，所述喷头的下方设置有位于吸收塔内壁上的填料层，所述吸收塔内壁的顶端固定连接有汽水分离层，所述吸收塔的顶端固定连接有管道，所述管道右侧的一端固定连接有光催化设备，所述光催化设备的右侧面固定连接有引风机，所述引风机的输出端与烟囱的底端固定连接。
优选的，所述废水池加盖为玻璃钢加盖。
优选的，所述过滤器上表面的中央开设有与管道相适配的通孔，管道的底端贯穿通孔并延伸至过滤器的内部。
优选的，所述光催化设备为光催化净化装置。
优选的，两个所述喷头均位于吸收塔内部的中垂线上。
(三)有益效果
与现有技术相比，本实用新型提供了一种污水池废气加盖收集系统，具备以下有益效果：
1、该污水池废气加盖收集系统，通过设置水槽、水泵和喷头，经由过滤器净化后的废气通过管道进入吸收塔内，吸收塔内的喷头使气液分散，在塔内产生较大的气液接触面积，达到良好的传质效果，强化传质，完成净化目的，水槽、水泵和喷头在吸收塔的内部形成一个完整的内部水循环净化装置，进一步提高了针对废气的净化效果。
2、该污水池废气加盖收集系统，通过设置废水池加盖和光催化设备，废水池加盖为玻璃钢加盖，玻璃钢具有耐腐蚀、耐酸碱和抗压能力强的特性，且安装方便合理，密封性较好，从而提高了整体系统的结构稳定性，从而提高了该系统的使用寿命，位于吸收塔下个流程的光催化设备，作为第三步净化装置，进一步提高了除尘效果，实现了运行成本低、效果稳定、系统简便、反应彻底无二次污染的目的。
