申请日2017.08.15
公开(公告)日2018.04.06
IPC分类号G01N5/04
摘要
一种含盐废水的浓缩液极限实验装置，包括底座和设置在底座上的实验箱体、控制箱，其特征在于：所述的实验箱体在中空的型腔底部安装有一电子秤，在该电子秤上通过隔热层设置有一电加热层，在该电加热层上放置有一玻璃器皿，所述的玻璃器皿上方安装有一蒸发装置，该蒸发装置的一端与一动力装置传动连接，在所述试验箱体的顶部开设有一出风口，该出风口内设置有一风机，在所述实验箱体的侧部且面向玻璃器皿一侧的侧壁上还安装有一红外线测温器，所述的电子称、电加热层、风机、红外线测温器分别与控制箱电连接。有利于快速测定含盐废水的浓缩极限，防止含盐废水在反渗透时浓缩液内有结晶析出而破坏反渗透膜。
权利要求书

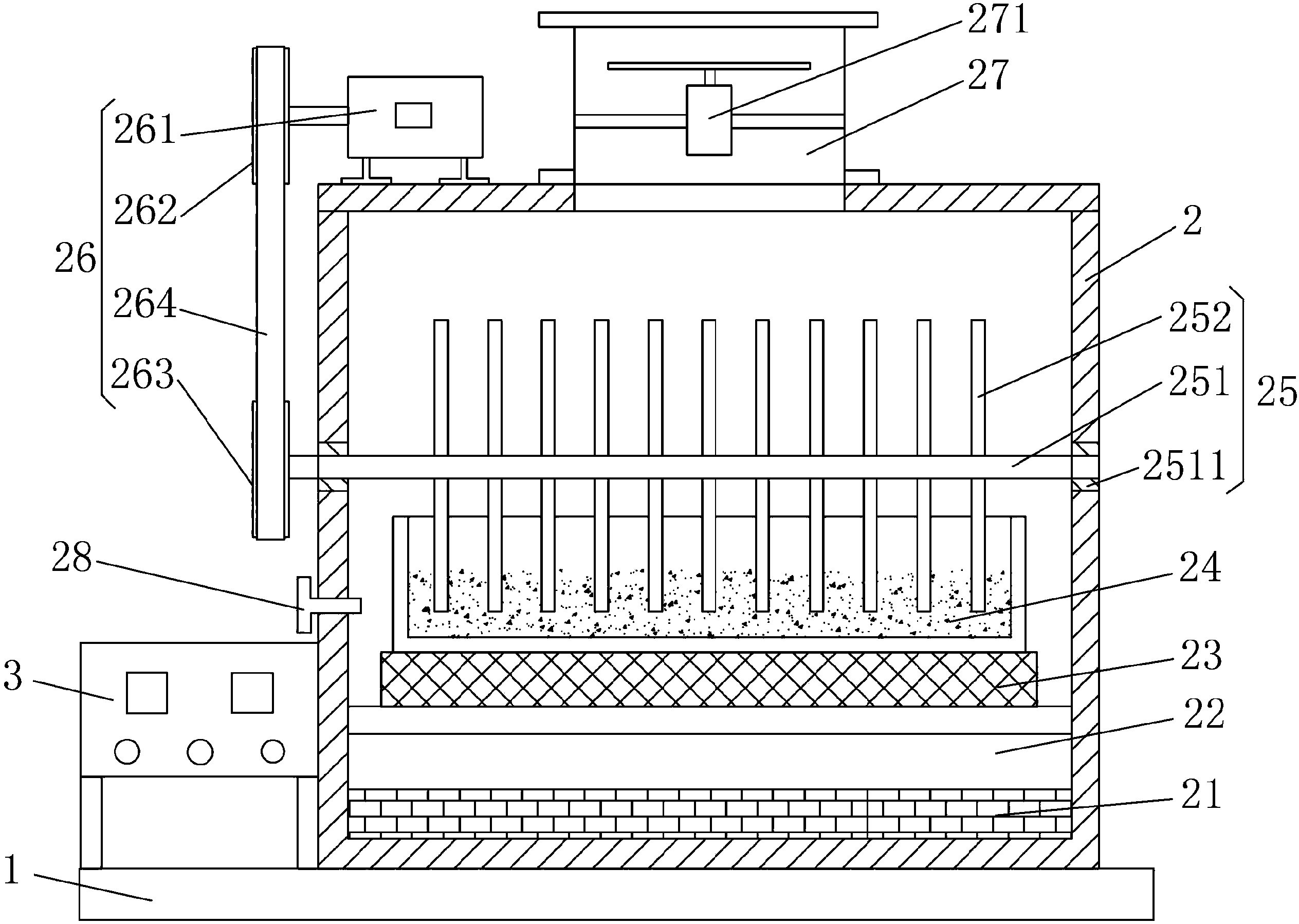

1.一种含盐废水的浓缩液极限实验装置，包括底座(1)和设置在底座(1)上的实验箱体(2)、控制箱(3)，其特征在于：所述的实验箱体(2)在中空的型腔底部安装有一电子秤(21)，在该电子秤(21)上通过隔热层(22)设置有一电加热层(23)，在该电加热层(23)上放置有一玻璃器皿(24)，所述的玻璃器皿(24)上方安装有一蒸发装置(25)，该蒸发装置(25)的一端与一动力装置(26)传动连接，在所述实验箱体(2)的顶部开设有一出风口(27)，该出风口(27)内设置有一风机(271)，在所述实验箱体(2)的侧部且面向玻璃器皿(24)一侧的侧壁上还安装有一红外线测温器(28)，所述的电子秤(21)、电加热层(23)、风机(271)、红外线测温器(28)分别与控制箱(3)电连接。
2.根据权利要求1所述的含盐废水的浓缩液极限实验装置，其特征在于所述的蒸发装置(25)包括主轴(251)和一组蒸发散热栏栅(252)，所述的主轴(251)通过实验箱体(2)两侧壁上的一对轴承(2511)旋转地支承在玻璃器皿(24)的上方，一组蒸发散热栏栅(252)间隔设置在主轴(251)的长度方向上，且蒸发散热栏栅(252)的下端分别探入至玻璃器皿(24)内，所述的主轴(251)的一端向实验箱体(2)外探出而形成有延伸端;所述的动力装置(26)包括一电机(261)、一主动轮(262)和一从动轮(263)以及连接主动轮(262)和从动轮(263)的皮带(264)，所述的电机(261)设置在实验箱体(2)的顶部并且与控制箱(3)电连接，所述的主动轮(262)与电机(261)的电机轴固定，所述的从动轮(263)位于主动轮(262)的下方并且与主轴(251)的延伸端固定。
3.根据权利要求1所述的含盐废水的浓缩液极限实验装置，其特征在于所述的蒸发散热栏栅(252)为工程塑料板并且其厚度为1.5mm～3mm。
4.根据权利要求3所述的含盐废水 的浓缩液极限实验装置，其特征在于所述的蒸发散热栏栅(252)的厚度为2mm。
5.根据权利要求2所述的含盐废水的浓缩液极限实验装置，其特征在于所述的电机(261)为变频微型风机。
6.根据权利要求1所述的含盐废水的浓缩液极限实验装置，其特征在于所述的实验箱体(2)的顶部采用可拆卸的盖板结构。
说明书
含盐废水的浓缩液极限实验装置
技术领域
本实用新型属于污水处理装置技术领域，具体涉及一种含盐废水的浓缩液极限实验装置。
背景技术
反渗透膜技术应用于含盐废水的浓缩，它的浓缩极限是浓缩液内不能有结晶析出。含盐废水中往往含有多种盐类，其成分比较复杂，在反渗透膜使用过程中容易使反渗透膜膜面结垢，因此需要往含盐废水中添加酸和阻垢剂，但是阻垢剂在高温状态(>60℃)下效果大减，故无法正确把握住高温状态下阻垢剂的实际添加量。传统的做法是：用膜试验台来测试含盐废水的阻垢剂添加比例和膜清洗周期，这种做法往往需要二至三个月的测试时间，费时费力。在实际操作过程中由于水质的变化，其测试结果也不一定准确，而且在测试过程中，由于还不清楚膜对含盐废水的浓缩极限，可能会在操作过程中因控制不当而导致浓缩液内有结晶析出，从而破坏膜面使试验台失去效用，造成不必要的损失。
鉴于上述情况，有必要设计能够快速对含盐废水的浓缩极限进行测定的实验装置。为此，本申请人作了积极而有效的探索，终于形成了下面将要介绍的技术方案。
发明内容
本实用新型的任务是要提供一种含盐废水的浓缩液极限实验装置，有利于快速测定含盐废水的浓缩极限，防止含盐废水在反渗透时浓缩液内有结晶析出而破坏反渗透膜。
本实用新型的任务是这样来完成的，一种含盐废水的浓缩液极限实验装置，包括底座和设置在底座上的实验箱体、控制箱，其特征在于：所述的实验箱体在中空的型腔底部安装有一电子秤，在该电子秤上通过隔热层设置有一电加热层，在该电加热层上放置有一玻璃器皿，所述的玻璃器皿上方安装有一蒸发装置，该蒸发装置的一端与一动力装置传动连接，在所述实验箱体的顶部开设有一出风口，该出风口内设置有一风机，在所述实验箱体的侧部且面向玻璃器皿一侧的侧壁上还安装有一红外线测温器，所述的电子秤、电加热层、风机、红外线测温器分别与控制箱电连接。
在本实用新型的一个具体的实施例中，所述的蒸发装置包括主轴和一组蒸发散热栏栅，所述的主轴通过实验箱体两侧壁上的一对轴承旋转地支承在玻璃器皿的上方，一组蒸发散热栏栅间隔设置在主轴的长度方向上，且蒸发散热栏栅的下端分别探入至玻璃器皿内，所述的主轴的一端向实验箱体外探出而形成有延伸端;所述的动力装置包括一电机、一主动轮和一从动轮以及连接主动轮和从动轮的皮带，所述的电机设置在实验箱体的顶部并且与控制箱电连接，所述的主动轮与电机的电机轴固定，所述的从动轮位于主动轮的下方并且与主轴的延伸端固定。
在本实用新型的另一个具体的实施例中，所述的蒸发散热栏栅为工程塑料板并且其厚度为1.5mm～3mm。
在本实用新型的又一个具体的实施例中，所述的蒸发散热栏栅的厚度为2mm。
在本实用新型的再一个具体的实施例中，所述的电机为变频微型风机。
在本实用新型的进而一个具体的实施例中，所述的实验箱体的顶部采用可拆卸的盖板结构。
本实用新型采用上述结构后，具有的有益效果：通过蒸发散热栏栅配合风机的散热结构，有利于快速测定含盐废水的浓缩极限，防止含盐废水在反渗透时浓缩液内有结晶析出而破坏反渗透膜
