申请日2017.08.14
公开(公告)日2017.10.24
IPC分类号C02F1/28
摘要
本发明公开了一种固体颗粒废水处理设备，包括壳体，所述壳体的一侧壁上设有入水管，所述壳体的另一侧壁上穿插有推杆，所述壳体的一侧设有出水管，所述出水管的上方设有载人台，所述壳体内转动连接有挡板，所述挡板上设有吸附网，所述吸附网穿插在壳体内，所述吸附网的一侧转动连接有缓冲装置，所述挡板的下方设有隔板，所述隔板的两端卡接在壳体的侧壁上，所述隔板上设有阀门。本发明结构简单操作容易，通过过滤网、升降板以及电动伸缩杆等结构的相互作用，可以将固体颗粒均留在升降板上，这样一方面处理了固体颗粒不易造成水管堵塞，一边面只需清理升降板的颗粒即可，减小清理的工作量。
权利要求书

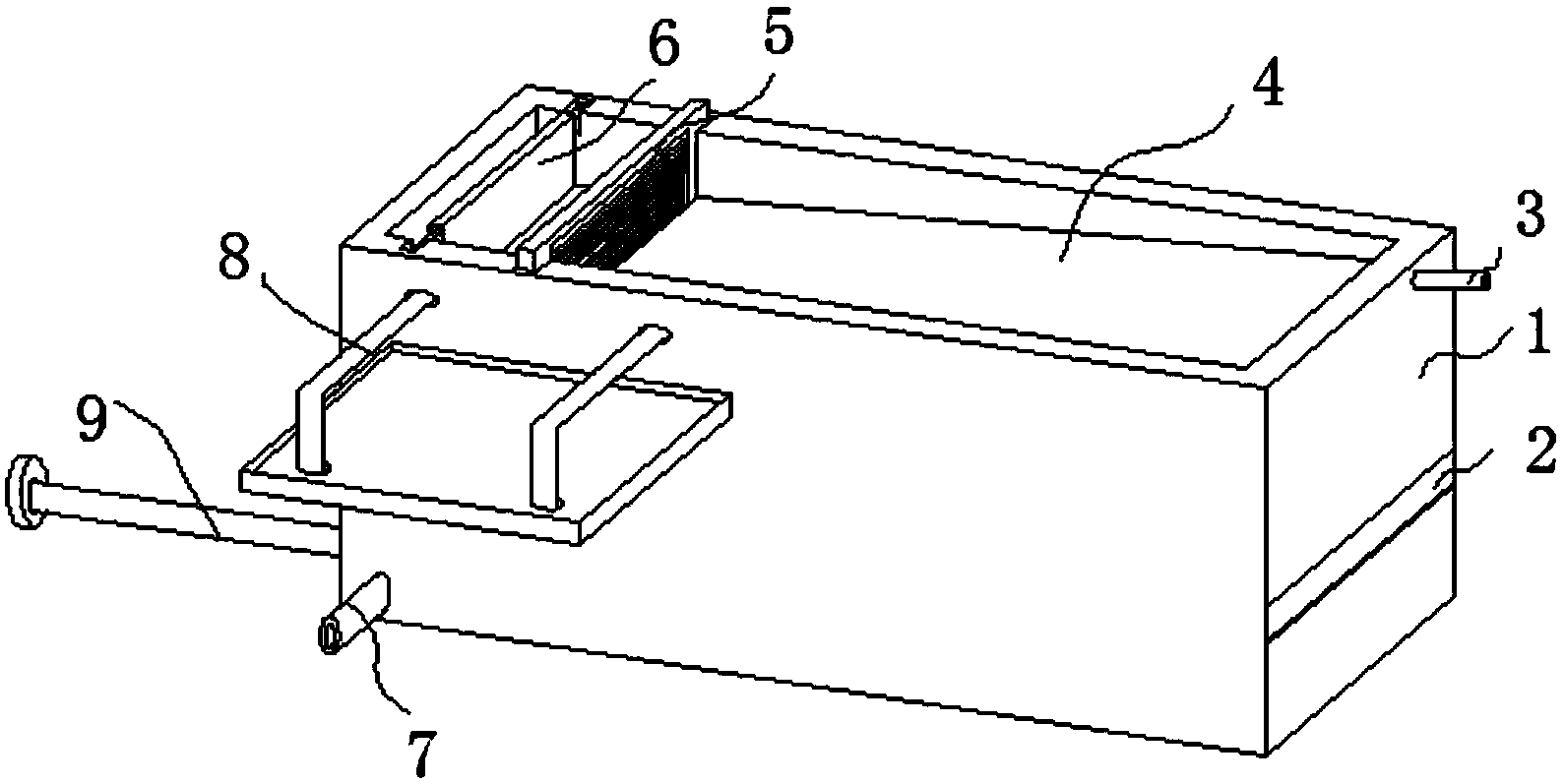

1.一种固体颗粒废水处理设备，包括壳体(1)，其特征在于，所述壳体(1)的一侧壁上设有入水管(3)和卡槽，所述卡槽位于入水管(3)的下方，所述卡槽内嵌设有橡胶垫(2)，所述壳体(1)的另一侧壁上穿插有推杆(9)，所述壳体(1)的一侧设有出水管(7)，所述出水管(7)的上方设有载人台(8)，所述壳体(1)内转动连接有挡板(4)，所述挡板(4)上设有吸附网(5)，所述吸附网(5)穿插在壳体(1)内，所述吸附网(5)的一侧转动连接有缓冲装置(6)，所述挡板(4)的下方设有隔板(11)，所述隔板(11)的两端卡接在壳体(1)的侧壁上，所述隔板(11)上设有阀门(13)，所述壳体(1)底端的内壁上固定连接有固定板(17)，所述固定板(17)的一端穿插有过滤网(15)，所述过滤网(15)的另一端连接在隔板(11)上，所述隔板(11)下方和壳体(1)所形成的空腔通过固定板(17)以及过滤网(15)被分为第一过滤室和第二过滤室，所述第一过滤室内设有搅拌装置(14)，所述搅拌装置(14)连接在壳体(1)的侧壁上，所述固定板(17)的一侧设有移动板(16)，所述移动板(16)的一端滑动连接有升降板(10)，所述升降板(10)内设有弹簧杆(19)和收集板，所述收集板的一端连接在移动板(16)的一侧，所述弹簧杆(19)的一端固定连接在移动板(16)的一侧，所述弹簧杆(19)的另一端连接在壳体(1)的侧壁上，所述升降板(10)的一侧固定连接有电动伸缩杆(12)，所述电动伸缩杆(12)的另一端连接有第一电机，所述第一电机的一侧固定连接在壳体(1)上，所述固定板(17)内设有安装槽，所述推杆(9)的另一端位于安装槽内。
2.根据权利要求1所述的一种固体颗粒废水 处理设备，其特征在于，所述载人台(8)包括支撑板，所述支撑板的一侧固定连接在壳体(1)的一侧，所述支撑板的上对称设有L形支撑杆，每个所述L形支撑杆的另一端穿插在壳体(1)上。
3.根据权利要求1所述的一种固体颗粒废水处理设备，其特征在于，所述缓冲装置(6)包括转动杆，所述转动杆卡接在壳体(1)上，所述转动杆上套接有缓冲板，所述缓冲板抵在挡板(4)的一侧。
4.根据权利要求1所述的一种固体颗粒废水处理设备，其特征在于，所述搅拌装置(14)包括搅拌叶，所述搅拌叶上穿插有搅拌轴，所述搅拌轴的另一端连接有第二电机，所述第二电机的一侧固定安装在壳体(1)的上。
5.根据权利要求1所述的一种固体颗粒废水处理设备，其特征在于，所述固定板(17)的一侧固定连接有挡块(18)，所述挡块(18)位于移动板(16)的上方。
6.根据权利要求1所述的一种固体颗粒废水处理设备，其特征在于，所述移动板(16)的一端转动连接有多个滑轮，所述升降板(10)内设有滑槽，每个所述滑轮抵在滑槽内。
说明书
一种固体颗粒废水处理设备
技术领域
本发明涉及废水处理设备技术领域，尤其涉及一种固体颗粒废水处理设备。
背景技术
废水处理为使废水达到排水某一水体或再次使用的水质要求对其进行净化的过程。废水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，废水处理也越来越被重视，现有的废水处理过程中废水中的固体颗粒通常不被处理，这样一方面影响水池处理，一方面造成水管堵塞，处理效果不佳。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，如：废水处理过程中废水中的固体颗粒通常不被处理，这样一方面影响水池处理，一方面造成水管堵塞，处理效果不佳，而提出的一种固体颗粒废水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
一种固体颗粒废水处理设备，包括壳体，所述壳体的一侧壁上设有入水管和卡槽，所述卡槽位于入水管的下方，所述卡槽内嵌设有橡胶垫，所述壳体的另一侧壁上穿插有推杆，所述壳体的一侧设有出水管，所述出水管的上方设有载人台，所述壳体内转动连接有挡板，所述挡板上设有吸附网，所述吸附网穿插在壳体内，所述吸附网的一侧转动连接有缓冲装置，所述挡板的下方设有隔板，所述隔板的两端卡接在壳体的侧壁上，所述隔板上设有阀门，所述壳体底端的内壁上固定连接有固定板，所述固定板的一端穿插有过滤网，所述过滤网的另一端连接在隔板上，所述隔板下方和壳体所形成的空腔通过固定板以及过滤网被分为第一过滤室和第二过滤室，所述第一过滤室内设有搅拌装置，所述搅拌装置连接在壳体的侧壁上，所述固定板的一侧设有移动板，所述移动板的一端滑动连接有升降板，所述升降板内设有弹簧杆和收集板，所述收集板的一端连接在移动板的一侧，所述弹簧杆的一端固定连接在移动板的一侧，所述弹簧杆的另一端连接在壳体的侧壁上，所述升降板的一侧固定连接有电动伸缩杆，所述电动伸缩杆的另一端连接有第一电机，所述第一电机的一侧固定连接在壳体上，所述固定板内设有安装槽，所述推杆的另一端位于安装槽内。
优选的，所述载人台包括支撑板，所述支撑板的一侧固定连接在壳体的一侧，所述支撑板的上对称设有L形支撑杆，每个所述L形支撑杆的另一端穿插在壳体上。
优选的，所述缓冲装置包括转动杆，所述转动杆卡接在壳体上，所述转动杆上套接有缓冲板，所述缓冲板抵在挡板的一侧。
优选的，所述搅拌装置包括搅拌叶，所述搅拌叶上穿插有搅拌轴，所述搅拌轴的另一端连接有第二电机，所述第二电机的一侧固定安装在壳体的上。
优选的，所述固定板的一侧固定连接有挡块，所述挡块位于移动板的上方。
优选的，所述移动板的一端转动连接有多个滑轮，所述升降板内设有滑槽，每个所述滑轮抵在滑槽内。
与现有技术相比，本发明的有益效果是：结构简单操作容易，通过过滤网、升降板以及电动伸缩杆等结构的相互作用，可以将固体颗粒均留在升降板上，这样一方面处理了固体颗粒不易造成水管堵塞，一边面只需清理升降板的颗粒即可，减小清理的工作量。
