申请日2018.12.14
公开(公告)日2019.02.22
IPC分类号C02F1/00
摘要
本申请公开了一种污水处理罩壳装置，包括若干交替排列的第一罩壳组和第二罩壳组，以及供第一罩壳组滑动的第一滑道和供第二罩壳组滑动的第二滑道;第一罩壳组包括至少一个第一罩壳单体，第二罩壳组包括至少一个第二罩壳单体，第一罩壳单体和第二罩壳单体均呈拱形;第一罩壳单体的跨度大于第二罩壳单体的跨度;第一滑道和第二滑道均包括至少两个平行排列的滑道单体，并且，第二滑道的两个滑道单体位于第一滑道的两个滑道单体的内侧。本申请所提供的污水处理罩壳装置，方便污水池检修，拆卸和安装的人工和时间大大减少，并且，采用第一罩壳单体和第二罩壳单体的设置，使得单片罩壳单体的体积小，方便运输，可以有效的节省运输和维修成本。
权利要求书

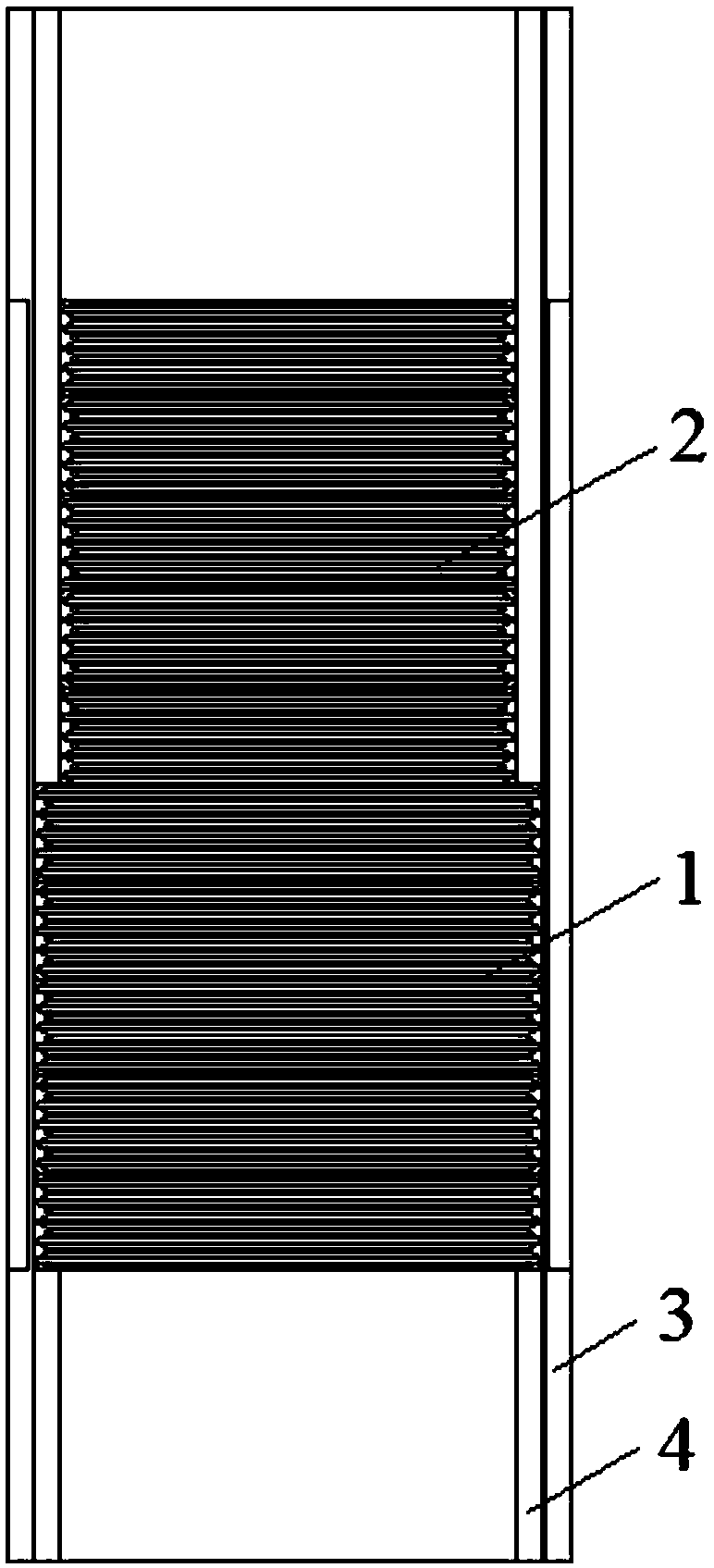

1.一种污水处理罩壳装置，其特征在于，包括若干交替排列的第一罩壳组(1)和第二罩壳组(2)，以及供所述第一罩壳组(1)滑动的第一滑道(3)和供所述第二罩壳组(2)滑动的第二滑道(4);所述第一罩壳组(1)包括至少一个第一罩壳单体，所述第二罩壳组(2)包括至少一个第二罩壳单体，所述第一罩壳单体和所述第二罩壳单体均呈拱形;所述第一罩壳单体的跨度大于所述第二罩壳单体的跨度;所述第一滑道(3)和所述第二滑道(4)均包括至少两个平行排列的滑道单体，并且，所述第二滑道(4)的两个滑道单体位于所述第一滑道(3)的两个滑道单体的内侧。
2.根据权利要求1所述的污水处理罩壳装置，其特征在于，所述第一罩壳组(1)包括至少五个依次排列的第一罩壳单体，所述第二罩壳组(2)包括至少五个依次排列的第二罩壳单体，相邻两个所述第一罩壳单体之间以及相邻两个所述第二罩壳单体之间均通过螺栓连接。
3.根据权利要求2所述的污水处理罩壳装置，其特征在于，所述第一罩壳单体与所述第二罩壳单体的外周部均呈沿其轴向延伸的波浪形。
4.根据权利要求3所述的污水处理罩壳装置，其特征在于，所述第一罩壳单体与所述第二罩壳单体均为玻璃纤维方格布与玻璃纤维短切毡层叠排列形成的罩壳单体。
5.根据权利要求4所述的污水处理罩壳装置，其特征在于，所述第一罩壳单体与所述第二罩壳单体均包括波浪形部分(5)和立边法兰部分(6)，所述波浪形部分(5)包括交替层叠排列的4层玻璃纤维方格布与3层玻璃纤维短切毡，所述立边法兰部分(6)包括两层铺层，每层所述铺层包括交替层叠排列的3层玻璃纤维方格布与2层玻璃纤维短切毡。
6.根据权利要求1所述的污水处理罩壳装置，其特征在于，所述第一罩壳单体与所述第二罩壳单体的外表面均设有抗紫外线胶衣层。
7.根据权利要求1所述的污水处理罩壳装置，其特征在于，还包括架设在污水池两端的碳钢骨架，所述碳钢骨架上铆接有用于将位于两端的所述第一罩壳组(1)和所述第二罩壳组(2)的端口封堵的板体。
8.根据权利要求1所述的污水处理罩壳装置，其特征在于，所述第一罩壳单体的跨度为5.0-5.4m，所述第二罩壳单体的跨度为4.5-4.9m。
9.根据权利要求1至8任意一项所述的污水处理罩壳装置，其特征在于，相邻所述第一罩壳组(1)与所述第二罩壳组(2)之间缝隙中位置靠近的一侧均设有密封橡胶垫，所述橡胶垫与所述第一罩壳组(1)或所述第二罩壳组(2)螺栓连接。
10.根据权利要求1至8任意一项所述的污水处理罩壳装置，其特征在于，所述第一罩壳组(1)和所述第二罩壳组(2)与水泥地面之间均采用地脚螺栓可拆卸连接。
说明书
一种污水处理罩壳装置
技术领域
本申请涉及污水处理设备领域，特别是涉及一种污水处理罩壳装置。
背景技术
城市污水处理厂的污水处理池中往往配有污水处理罩壳，用来改善污水异味的挥发，提高污水处理厂附近人们的生活环境和办公环境。
现有技术中，污水池加盖整体玻璃钢罩壳，主要用于污水处理系统、石油化工等行业污水池和氧化沟的密封，防止臭气散发。在罩壳上设置排气口，将臭气用管道引至除臭设备。
然而，当污水池需要进行检修时，污水池拱形罩壳就需要全部拆除才能顺利进行检修，检修结束后再进行安装，现有的罩壳其拆装过程既费时又费工，而且在拆卸安装过程中，对拱形罩壳有一定的损坏。
因此，如何提高污水处理罩壳装置的拆装效率，是本领域技术人员目前需要解决的技术问题。
申请内容
本申请的目的是提供一种污水处理罩壳装置，该污水处理罩壳装置能够有效的提高污水处理厂的污水池检修效率，减少对罩壳本身的损伤，提高使用寿命。
为实现上述目的，本申请提供如下技术方案：
一种污水处理罩壳装置，包括若干交替排列的第一罩壳组和第二罩壳组，以及供所述第一罩壳组滑动的第一滑道和供所述第二罩壳组滑动的第二滑道;所述第一罩壳组包括至少一个第一罩壳单体，所述第二罩壳组包括至少一个第二罩壳单体，所述第一罩壳单体和所述第二罩壳单体均呈拱形;所述第一罩壳单体的跨度大于所述第二罩壳单体的跨度;所述第一滑道和所述第二滑道均包括至少两个平行排列的滑道单体，并且，所述第二滑道的两个滑道单体位于所述第一滑道的两个滑道单体的内侧。
优选的，所述第一罩壳组包括至少五个依次排列的第一罩壳单体，所述第二罩壳组包括至少五个依次排列的第二罩壳单体，相邻两个所述第一罩壳单体之间以及相邻两个所述第二罩壳单体之间均通过螺栓连接。
优选的，所述第一罩壳单体与所述第二罩壳单体的外周部均呈沿其轴向延伸的波浪形。
优选的，所述第一罩壳单体与所述第二罩壳单体均为玻璃纤维方格布与玻璃纤维短切毡层叠排列形成的罩壳单体。
优选的，所述第一罩壳单体与所述第二罩壳单体均包括波浪形部分和立边法兰部分，所述波浪形部分包括交替层叠排列的4层玻璃纤维方格布与3层玻璃纤维短切毡，所述立边法兰部分包括两层铺层，每层所述铺层包括交替层叠排列的3层玻璃纤维方格布与2层玻璃纤维短切毡。
优选的，所述第一罩壳单体与所述第二罩壳单体的外表面均设有抗紫外线胶衣层。
优选的，还包括架设在污水池两端的碳钢骨架，所述碳钢骨架上铆接有用于将位于两端的所述第一罩壳组和所述第二罩壳组的端口封堵的板体。
优选的，所述第一罩壳单体的跨度为5.0-5.4m，所述第二罩壳单体的跨度为4.5-4.9m。
优选的，相邻所述第一罩壳组和所述第二罩壳组之间缝隙中位置靠近的一侧均设有密封橡胶垫，所述橡胶垫与所述第一罩壳组或所述第二罩壳组螺栓连接。
优选的，所述第一罩壳组和所述第二罩壳组与水泥地面之间均采用地脚螺栓可拆卸连接。
本申请所提供的污水处理罩壳装置，包括若干交替排列的第一罩壳组和第二罩壳组，以及供所述第一罩壳组滑动的第一滑道和供所述第二罩壳组滑动的第二滑道;所述第一罩壳组包括至少一个第一罩壳单体，所述第二罩壳组包括至少一个第二罩壳单体，所述第一罩壳单体和所述第二罩壳单体均呈拱形;所述第一罩壳单体的跨度大于所述第二罩壳单体的跨度;所述第一滑道和所述第二滑道均包括至少两个平行排列的滑道单体，并且，所述第二滑道的两个滑道单体位于所述第一滑道的两个滑道单体的内侧。该污水处理罩壳装置，通过第一罩壳组和第二罩壳组的设置，当污水池需要检修时，无需拆卸罩壳，仅需将第二罩壳组推入第一罩壳组内部即可，方便污水池检修，拆卸和安装的人工和时间大大减少，并且，采用第一罩壳单体和第二罩壳单体的设置，使得单片罩壳单体的体积小，方便运输，可以有效的节省运输和维修成本。
