申请日2017.08.08
公开(公告)日2018.03.09
IPC分类号C02F1/44; C02F1/34; C02F103/34
摘要
本实用新型公开了一种煤化工高盐再生废水处理系统，包括依次相连的再生澄清池、预处理变孔隙滤池、再生预处理产水池、超滤装置、超滤产水箱、再生反渗透装置、振动膜系统原水箱、机械加速澄清池、振动预处理变孔隙滤池，振动膜进水箱、振动膜装置和两系统反渗透产水池，再生反渗透装置与两系统反渗透产水池相连，振动膜装置与振动膜浓水池相连。本实用新型所提供的煤化工高盐再生废水处理系统是将动力区化学水再生酸碱废水和化工区凝结水精处理再生酸碱废水回收混合，酸碱废水经机械加速澄清池、变孔隙滤池进行预处理，再经超滤、再生反渗透，产水回收利用，浓水由振动膜装置进行处理，运行周期长，抗污染能力强、浓缩效果好。
权利要求书
1.一种煤化工高盐再生废水 处理系统，其特征在于，包括依次相连的再生澄清池、预处理变孔隙滤池、再生预处理产水池、超滤装置、超滤产水箱、再生反渗透装置、振动膜系统原水箱、机械加速澄清池、振动预处理变孔隙滤池，振动膜进水箱、振动膜装置和两系统反渗透产水池，所述再生反渗透装置与所述两系统反渗透产水池相连，所述振动膜装置与振动膜浓水池相连。
2.根据权利要求1所述的煤化工高盐再生废水处理系统，其特征在于，所述振动膜装置包括：
框架;
传动杆，其转动安装在所述框架上，顶端位于该框架的顶部，底端位于该框架的底部;
震源板，其与所述传动杆的底端相连，并位于所述框架的底部;
下端压力板，其与所述传动杆的顶端相连，并位于所述框架的顶部之外;
震动马达，其固装在所述框架上;
偏心震动轴承，其与所述震动马达中的输出轴相连并随该输出轴转动，该偏心震动轴承安装在所述震源板上且与该震源板偏心设置;
薄膜模组，其安装在所述下端压力板上，顶部设置有进料接口和过滤液接口，底部设置有浓缩液接口，所述进料接口与所述振动膜进水箱相连，所述过滤液接口与所述两系统反渗透产水池相连，所述浓缩液接口与所述振动膜浓水池相连;
所述下端压力板、传动杆、震源板、薄膜模组同轴设置。
3.根据权利要求2所述的煤化工高盐再生废水处理系统，其特征在于，所述薄膜模组内含有多张薄膜，这些薄膜平行排列并以垫圈分隔。
4.根据权利要求2所述的煤化工高盐再生废水处理系统，其特征在于，所述震动马达的输出轴和所述偏心震动轴承外罩有安全保护罩。
5.根据权利要求2所述的煤化工高盐再生废水处理系统，其特征在于，所述框架的底部装有防振支脚。
说明书
煤化工高盐再生废水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体涉及煤化工高盐再生废水处理系统。
背景技术
碎煤加压气化废水的处理面临着处理难度极大、处理要求极高的双重难题。由于碎煤加压气化废水具有污染物成分复杂、浓度大、水量大、回用处理要求高的特点，节水技术、水的利用率和“零排放”技术成为了该项目的关键所在。而所谓煤化工浓盐污水的“零排放”技术，就是将煤化工生产过程中产生的高浓度含盐污水采取有效的方法，使污水中污染物与水分离，获得可回收的生产用水，实现生产用水的循环使用，达到无污水排放、保护环境的目的。
对于煤化工项目的高含盐废水来说，如何在前系统中增大高含盐水的浓缩倍数，以减少最终进入蒸发系统的浓盐水量，这就会反映到前段的减量化的工艺，常规处理为反渗透膜处理装置，膜的浓缩效果是否好、化学清洗频次长短及使用周期是否长，都将会直接影响到蒸发结晶系统的运行成本及整个煤化工“零排放”的成败。而现有技术中高含盐废水减量化过程中常规膜装置具有运行周期短、化学清洗频繁、浓缩回收效果差等缺陷。
实用新型内容
本实用新型的目的在于提供一种运行周期长，抗污染能力强、浓缩效果好的煤化工高盐再生废水处理系统。
为了实现上述目的，本实用新型提供如下技术方案：

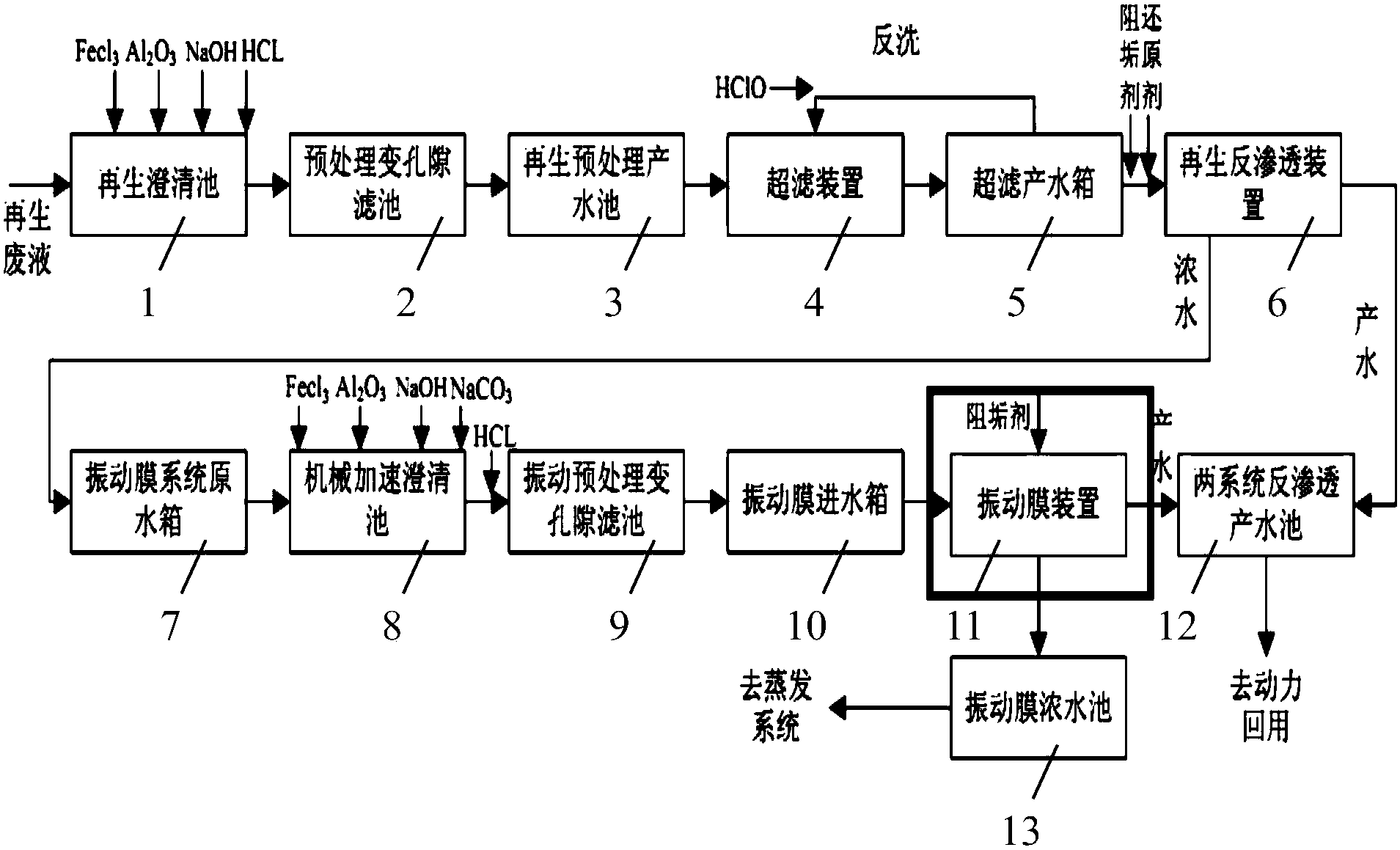

一种煤化工高盐再生废水处理系统，包括依次相连的再生澄清池、预处理变孔隙滤池、再生预处理产水池、超滤装置、超滤产水箱、再生反渗透装置、振动膜系统原水箱、机械加速澄清池、振动预处理变孔隙滤池，振动膜进水箱、振动膜装置和两系统反渗透产水池，所述再生反渗透装置与所述两系统反渗透产水池相连，所述振动膜装置与振动膜浓水池相连。
作为优选，所述振动膜装置包括：
框架;
传动杆，其转动安装在所述框架上，顶端位于该框架的顶部，底端位于该框架的底部;
震源板，其与所述传动杆的底端相连，并位于所述框架的底部;
下端压力板，其与所述传动杆的顶端相连，并位于所述框架的顶部之外;
震动马达，其固装在所述框架上;
偏心震动轴承，其与所述震动马达中的输出轴相连并随该输出轴转动，该偏心震动轴承安装在所述震源板上且与该震源板偏心设置;
薄膜模组，其安装在所述下端压力板上，顶部设置有进料接口和过滤液接口，底部设置有浓缩液接口，所述进料接口与所述振动膜进水箱相连，所述过滤液接口与所述两系统反渗透产水池相连，所述浓缩液接口与所述振动膜浓水池相连;
所述下端压力板、传动杆、震源板、薄膜模组同轴设置。
作为优选，所述薄膜模组内含有多张薄膜，这些薄膜平行排列并以垫圈分隔。
作为优选，所述震动马达的输出轴和所述偏心震动轴承外罩有安全保护罩。
作为优选，所述框架的底部装有防振支脚。
本实用新型所提供的煤化工高盐再生废水处理系统是将动力区化学水再生酸碱废水和化工区凝结水精处理再生酸碱废水回收混合，酸碱废水经机械加速澄清池、变孔隙滤池进行预处理，再经超滤、再生反渗透，产水回收利用，浓水由振动膜装置进行处理。振动膜是一种具有震动效果的叠式分离膜，其进水方向与膜面垂直，并通过振动泵为膜体提供震动弹力，使颗粒物不能在膜表面富集，避免了膜堵塞问题的发生，也提高了膜片抗污染的能力，且浓缩效果甚好。
