申请日1996.05.31
公开(公告)日1997.10.01
IPC分类号C02F3/20; B01F5/20
摘要
一种废水处理氧化装置，它可设于处理槽内，它包括：一废水管为一长条管体，一端可连接经离心泵自废水处理槽中抽取并加压的废水输送管，中段为封闭并具一个或以上的废水喷嘴，另端则为中空通道;一进气管为一管体，其一端开放连通大气，另端则连通废水喷嘴下游的废水管;一补水管为一管体，其一端连通槽体，另端则连通混水管;一混水管为一管体，一端连通补水管，另端则呈开放并连通处理槽的流液;且一段为包覆废水管末段而成。
権利要求書
1.一种废水处理氧化装置，其特征在于，该装置由一废水管、 一进气管、一补水管及一混水管组成，其中废水管为一长条管体， 一端与废水处理槽的废水输送管连接，中段为封闭但设有一个或 以上的废水喷嘴，另端则为中空通道;
进气管为一管体，其一端开放连通大气，另端则连通废水喷 嘴下游的废水管;
补水管为一管体，其一端连通槽体，另端则连通混水管;
混水管为一管体，一端连通补水管，另端则呈开放并连通处 理槽的流液;且一段为包覆废水管末段而成。
2.按权利要求1所述的废水处理氧化装置，其特征在于，废 水管内的废水压力为6大气压以上。
说明书
废水处理氧化装置
本实用新型涉及一种废水处理装置，确切地说是一种环保装 置。
工业革命改变了人类的生活态样与生产方式，也使得人类文 明得以日新月异，且在物质生活上较为丰盈。其影响所及，至为 深远，时至今日，工业化程度成为评估一经济社会发展的最基本 因素。
事实上，工业化固然可增进人们的物质生活，但不可否认， 利之所至，弊亦随之，以高度工业化社会而言，就常伴随着生态 保育及环境污染等问题，当然尚有一些人文层面的困扰。
地球生态环境的遭破坏，或是工业化后的污染等问题，这几 年随着环保意识的抬头而日趋凸显，且各国政府在追求工业化及 经济成长之余，亦警觉此问题的严重性。因此，各种环保法令与 规章乃应运而生，相对地，也使产业界必须遵循各项法令，其中， 以废水、废气的排放最为人们所关切。
废水与废气按目前的管理方式，必须经过处理后，在某一规 定标准值下，始可排放。虽其处理作业因各行业而有所不同，但 对厂家而言，均是一笔甚大的负担。有些厂家的经营失败即肇因 于此。
本实用新型的目的在于，开发一种简易可行且能有效处理废 水废气使污染指标如化学耗氧量(COD)等降至规定标准以下的装 置，即提出本实用新型的废水处理氧化装置。
实施本实用新型废水处理氧化装置而采取的技术措施如下所 述：该装置设于处理槽内，由一废水管，一进气管，一补水管及 一混水管组成，其中：废水管为一长条管体，一端与废水处理槽 的废水输送管连接，中段为封闭但设有一个或以上的废水喷嘴， 另端则为中空通道;进气管为一管体，其一端开放连通大气，另 端则连通废水喷嘴下游的废水管;补水管为一管体，其一端连通 槽体，另端则连通混水管;混水管为一管体，一端连通补水管， 另端则呈开放并连通处理槽的流液;且一段为包覆废水管末段而 成。此外，废水管内的废水压力为6大气压以上。

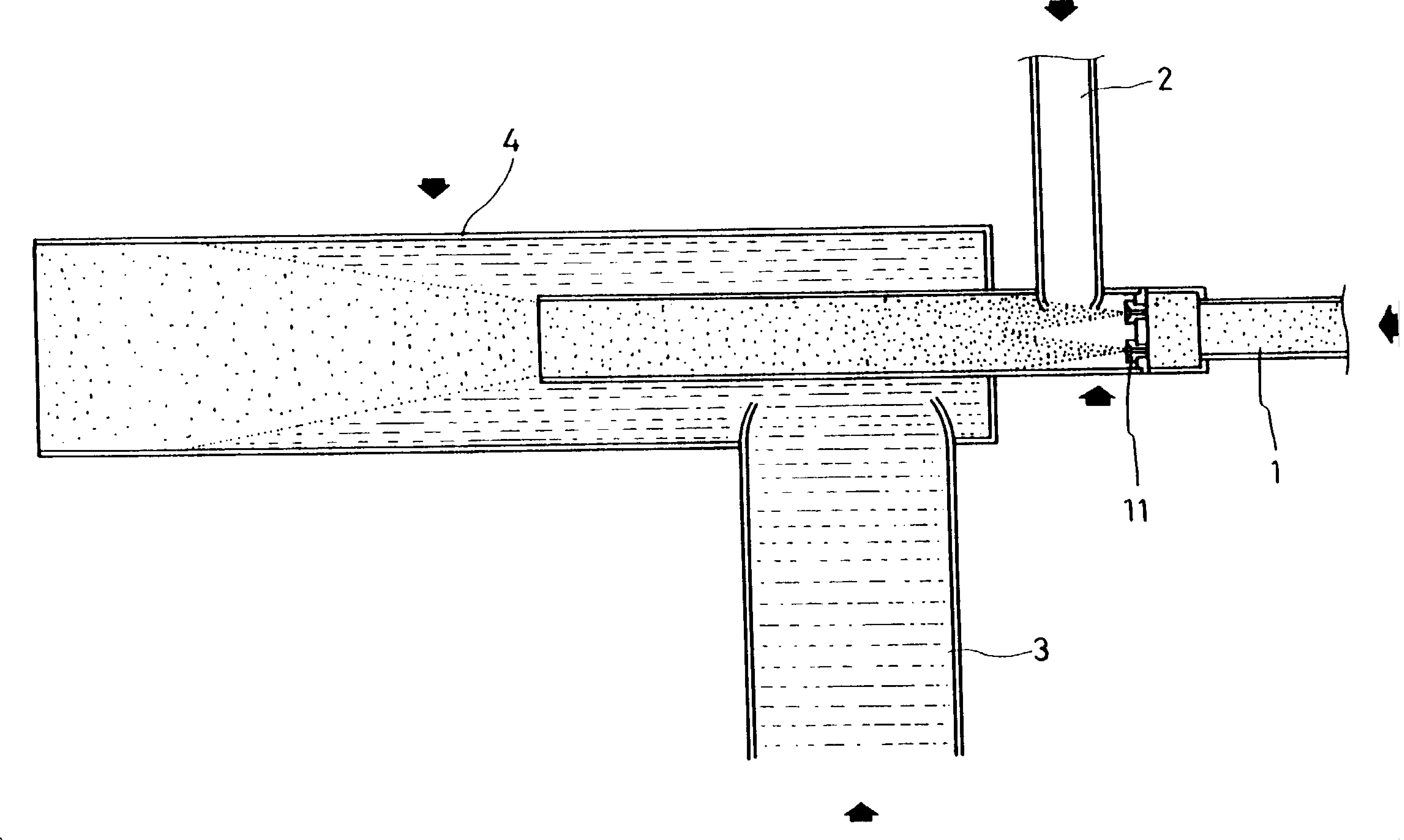

现在结合附图对本实用新型废水处理氧化装置的一个实施例 作进一步的说明。
