申请日1996.06.11
公开(公告)日1997.02.05
IPC分类号C02F1/44; B01J47/02
摘要
本发明属于黄金工业中的一种含氰废水处理工艺方法，这种用离子交换法处理含氰废水工艺的特征在于将废水中吸附能力较强的阴离子在通过离子交换树脂时，与树脂上的可交换的阴离子进行离子交换，最终使废水中的杂质吸附在树脂上，而树脂上的阴离子被取代进入处理后废水中，废水中可降低金回收率的杂质浓度大幅度降低，保证了废水循环利用，吸附了杂质的饱和树脂经过解吸得以再生，该方法投资少、效益高，减少环境污染，是一种较为理想的工艺方法。
権利要求書

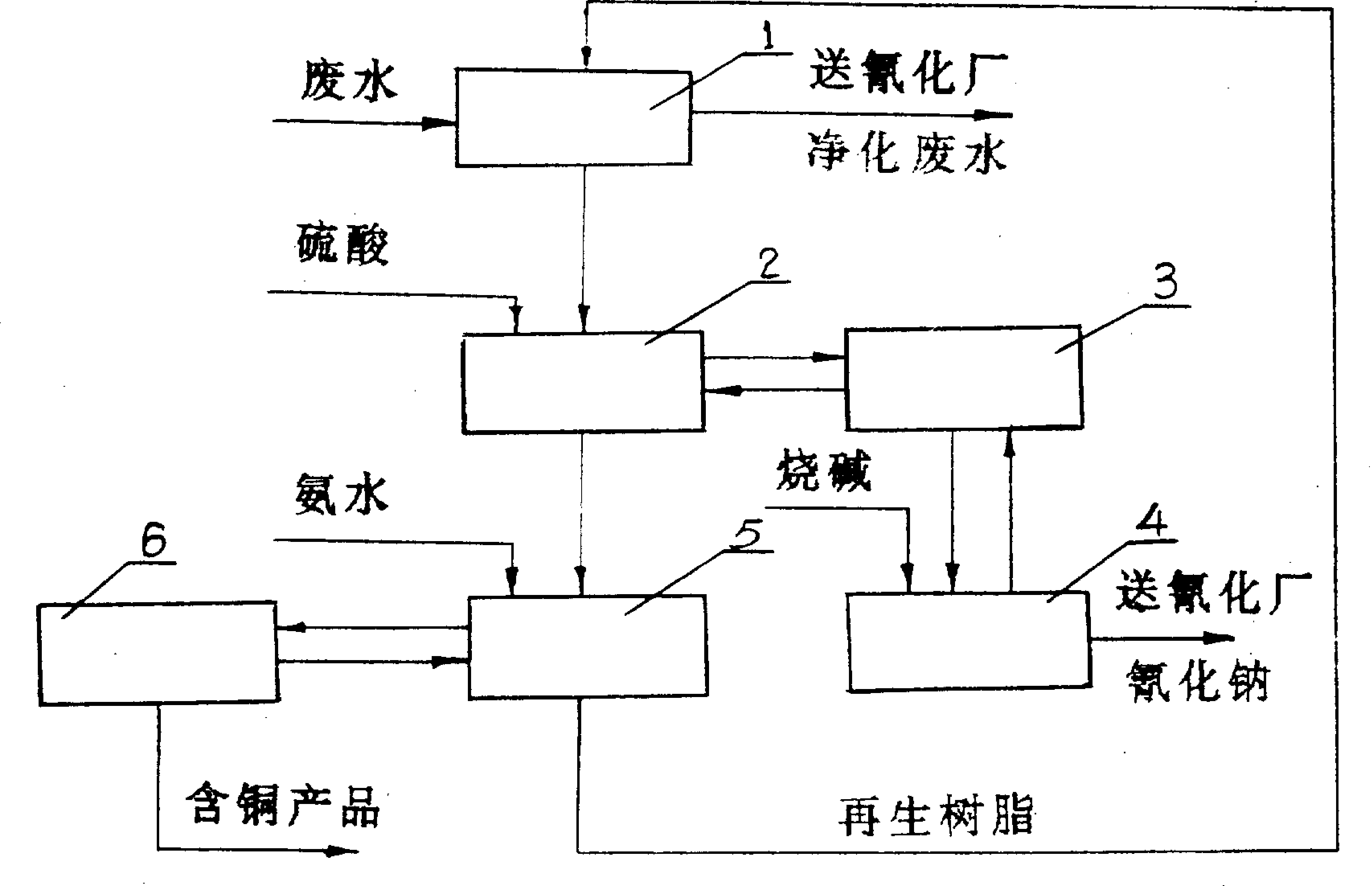

1、一种用离子交换法处理含氰废水工艺，其特征在于 含氰废水首先进入吸附设备(1)内，经过离子交换，废水中 的铜、锌、铅及部分氰化物被吸附在阴离子交换树脂上，废 水得以净化，然后送回氰化厂使用;吸附了杂质的饱和树脂 进入解吸氰化物设备(2)内，用硫酸溶液解吸氰化物和锌， 得到的解吸液在HCN气体发生设备(3)中用空气吹脱出HCN气 体;得到的HCN气体进入HCN气体吸收设备(4)，把HCN气体用 烧碱溶液吸收，产生的氰化钠送氰化厂使用，而空气又回到 HCN气体发生设备(3)中循环使用;吹脱出HCN的解吸液又回 到解吸氰化物设备(2)进行解吸氰化物和锌;用硫酸解吸后 的树脂经水洗后进入解吸铜的设备(5)中，用氨水解吸铜， 得到的含铜解吸液经过回收铜的设备(6)处理得到再生，补 加氨水后重复使用。
2、按照权利要求1所述的一种用离子交换法处理含氰 废水工艺，其特征在于所说的吸附工艺的条件为：
吸附速度：2～15m3/h..t树脂;
吸附方式：当废水中含悬浮物较少时，用逆流固定床连 续式的吸附设备;当废水中含悬浮物较多时，采用多级流动 床或多级搅拌吸附槽逆流吸附;
吸附温度：常温。
3、按照权利要求1所述的一种用离子交换法处理含氰 废水工艺，其特征在于所说的洗脱氰化物的工艺条件为：
硫酸溶液酸度：PH1.5～2.5;
洗脱温度：10℃～45℃;
吸收液烧碱浓度：5%～20%。
4、按照权利要求1所述的一种用离子交换法处理含氰 废水工艺，其特征在于所说的洗脱铜的工艺条件为：
洗脱液氨的浓度：5%～20%;
洗脱铜方式：单槽间歇搅拌洗脱或多槽连续搅拌洗脱;
洗脱时间：单槽10～120分钟或每槽10～120分钟;
间歇洗脱时洗脱次数：2～4次。
说明书
离子交换法处理含氰废水工艺
本发明属于黄金工业中的废水处理技术，特别涉及一种 离子交换法处理含氰废水工艺。
目前在黄金工业生产中，要坚持经济、社会、环境三个 效益同步发展，因此要想使黄金工业上一个新的台阶，真正 走以内涵为主求发展的道路，就是要大搞发明创造，开展技 术改造，采用先进工艺，离子交换法处理含氰废水工艺就是 其中的一项新工艺。含氰废水一般根据浓度高低采用不同的 处理方法，浓度高(CN-≮700mg/L)时，一般采用投资较高的 酸化回收法做第一次处理方法，用二氧化硫-空气法或自然 净化法做二次处理方法，由于回收了废水中有用物质，具有 较好的经济效益;浓度低(CN-≯200mg/L)时，一般采用投资 较小的氯氧化法或二氧化硫-空气法进行一次性处理，处理 后的废水外排，处理成本适中也能被厂矿接受;当废水浓度 为中等(700mg/L≥CN-≥200mg/L)时，以上方法成本较高， 无经济效益。
鉴于上述情况，采用即能回收氰化物又能使废水循环使 用的处理方法，即可以从废水中回收有用物质又可解决废水 外排时达到环境保护要求的问题，这种方法是一举两得的处 理废水方法，目前这类方法有电渗析法、反渗透法、超滤法， 但是由于黄金工业生产中产生的含氰废水中含有的杂质如硫 氰化物、砷酸盐等浓度较高，因此上述三种方法均不能工业 应用。
本发明的目的就是针对上述三种方法存在的不足，提供 一种离子交换法处理含氰废水工艺。
本发明的技术构思：
离子交换法的基本原理是废水中的吸附能力较强的阴离 子在通过离子交换树脂时，与树脂上的可交换的阴离子进行 离子交换，最终使废水中的杂质吸附在树脂上，而树脂上的 阴离子被取代下来进入处理后的废水中，其结果是废水中影 响金浸出的杂质大幅度降低，废水得以循环利用;吸附了杂 质的树脂在饱和后经过解吸得到再生，重新使用，解吸出来 的杂质得以回收。
