申请日2017.08.09
公开(公告)日2018.05.01
IPC分类号C02F9/04; B02C19/22
摘要

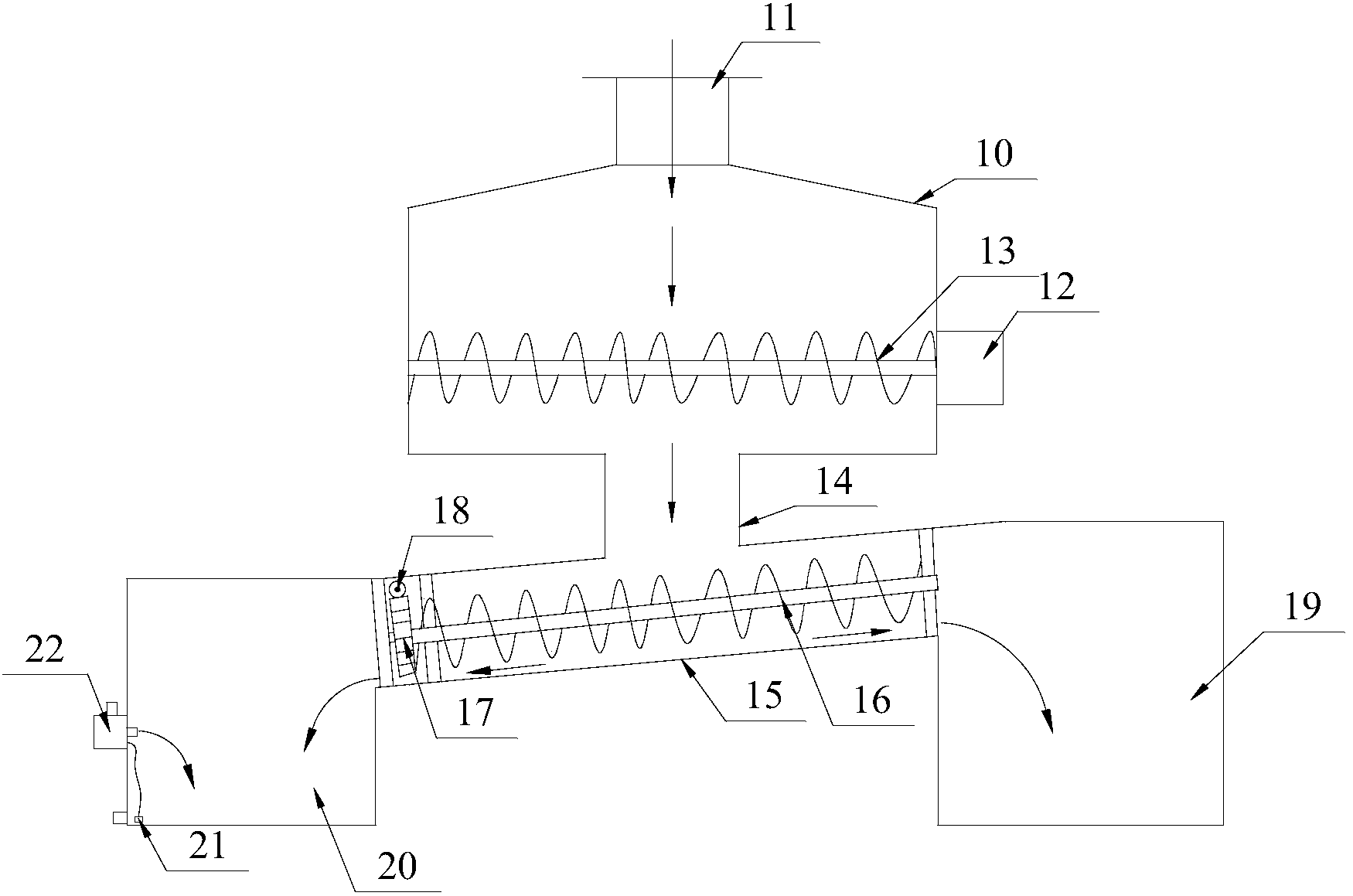

本实用新型公开了一种市政污水应急处理设备，属于污水处理设备领域。该装置包括破碎箱、设置在所述破碎箱内的螺旋粉碎装置、第一电机、第二电机、蜗轮、与所述蜗轮相配合的蜗杆、分流管、设置在所述分流管内的螺旋输送装置、沉淀池和废料池，所述破碎箱上开设有入料口，所述第一电机的输出轴穿过所述破碎箱的侧壁连接至所述螺旋粉碎装置，所述分流管与所述破碎箱之间通过落料管相连接，所述分流管的两端分别贯通地连接至所述沉淀池和所述废料池，所述蜗轮连接至所述螺旋输送装置，所述第二电机穿过所述分流管的侧壁连接至所述蜗杆，所述分流管内设置有支架，所述螺旋输送装置的两端设置在所述支架上。
权利要求书
1.一种市政污水应急处理设备，其特征在于，包括破碎箱、设置在所述破碎箱内的螺旋粉碎装置、第一电机、第二电机、蜗轮、与所述蜗轮相配合的蜗杆、分流管、设置在所述分流管内的螺旋输送装置、沉淀池和废料池，所述破碎箱上开设有入料口，所述第一电机的输出轴穿过所述破碎箱的侧壁连接至所述螺旋粉碎装置，所述分流管与所述破碎箱之间通过落料管相连接，所述分流管的两端分别贯通地连接至所述沉淀池和所述废料池，所述蜗轮连接至所述螺旋输送装置，所述第二电机穿过所述分流管的侧壁连接至所述蜗杆，所述分流管内设置有支架，所述螺旋输送装置的两端设置在所述支架上。
2.如权利要求1所述的一种市政污水 应急处理设备，其特征在于，所述分流管倾斜设置，所述分流管靠近所述废料池的一侧高于靠近所述沉淀池的一侧。
3.如权利要求1所述的一种市政污水应急处理设备，其特征在于，所述螺旋输送装置包括螺旋叶片，所述螺旋叶片上开设有若干个用于容纳污水流通的过滤孔。
4.如权利要求1所述的一种市政污水应急处理设备，其特征在于，该装置还包括中和系统，所述中和系统包括设置在所述沉淀池内的PH传感器、与所述PH传感器电连接的处理器和抛料机，所述处理器与所述抛料机电连接。
说明书
一种市政污水应急处理设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及一种市政污水应急处理设备。
背景技术
随着城市旅游和房地产业的蓬勃发展，大批的高级宾馆、居住小区及别墅群建立起来。由于城市排水管网未能覆盖，这些地区的生活污水亟须就地处理达标排放。针对大量此类生活污水亟待处理的情况，市场上出现了一体化生活污水处理装置，为小型分散污染源生活污水的处理提供了一条新的途径，但是有些地方需要临时紧急治理污水，目前的一体化生活污水处理装置无法实现。
综上所述，现有技术中存在市政管网没有普及的地区污水难以处理、现有的污水处理装置体积较大、不能快速有效地处理紧急污水治理的问题。
实用新型内容
本实用新型提供一种市政污水应急处理设备，可以解决现有技术中存在市政管网没有普及的地区污水难以处理、现有的污水处理装置体积较大、不能快速有效地处理紧急污水治理的问题。
一种市政污水应急处理设备，包括破碎箱、设置在所述破碎箱内的螺旋粉碎装置、第一电机、第二电机、蜗轮、与所述蜗轮相配合的蜗杆、分流管、设置在所述分流管内的螺旋输送装置、沉淀池和废料池，所述破碎箱上开设有入料口，所述第一电机的输出轴穿过所述破碎箱的侧壁连接至所述螺旋粉碎装置，所述分流管与所述破碎箱之间通过落料管相连接，所述分流管的两端分别贯通地连接至所述沉淀池和所述废料池，所述蜗轮连接至所述螺旋输送装置，所述第二电机穿过所述分流管的侧壁连接至所述蜗杆，所述分流管内设置有支架，所述螺旋输送装置的两端设置在所述支架上。
更优地，所述分流管倾斜设置，所述分流管靠近所述废料池的一侧高于靠近所述沉淀池的一侧。
更优地，所述螺旋输送装置包括螺旋叶片，所述螺旋叶片上开设有若干个用于容纳污水流通的过滤孔。
更优地，该装置还包括中和系统，所述中和系统包括设置在所述沉淀池内的PH传感器、与所述PH传感器电连接的处理器和抛料机，所述处理器与所述抛料机电连接。
本实用新型提供一种市政污水应急处理设备，结构紧凑，通过螺旋粉碎装置可以将残留在污水内的碎菜叶、生活垃圾等快速粉碎，避免造成后续处理程序的堵塞等问题，螺旋输送装置可以将粉碎后的污物排到废料池，而污水流入沉淀池进行进一步净化，蜗轮蜗杆的驱动方式保证了螺旋输送装置在两端均位于分流管内的情况下也可以方便地连接第二电机以实现驱动，整个装置结构紧凑，体积小，便于快速应急时的运输。
