申请日2018.12.13
公开(公告)日2019.02.22
IPC分类号C02F1/461; C02F101/20
摘要
本发明公开了包括处理装置本体，所述处理装置本体的内部固定有电解槽体，所述电解槽体的一端上方固定有进液阀，所述电解槽体远离所述进液阀的一端固定有出液阀，所述电解槽体的内部一端固定有电极棒;在电解槽体的内部安装有搅拌部件，当需要电解废水中的铅金属时，转动驱动手柄，使转杆外侧壁的百叶在密封垫和转轴的配合下进行旋转，通过这样可以使废水在电解槽体内运动，避免电解槽体顶部和底部的废水浓度不同，增加处理装置本体的功能性和实用性，在水泥层和绝缘瓷板的间隙处设有真空层，同保温杯原理相同，真空层可以使电解槽体内部的废水液体能够延缓散热，减小废水的热量散失，保证电解工作的效率。
权利要求书

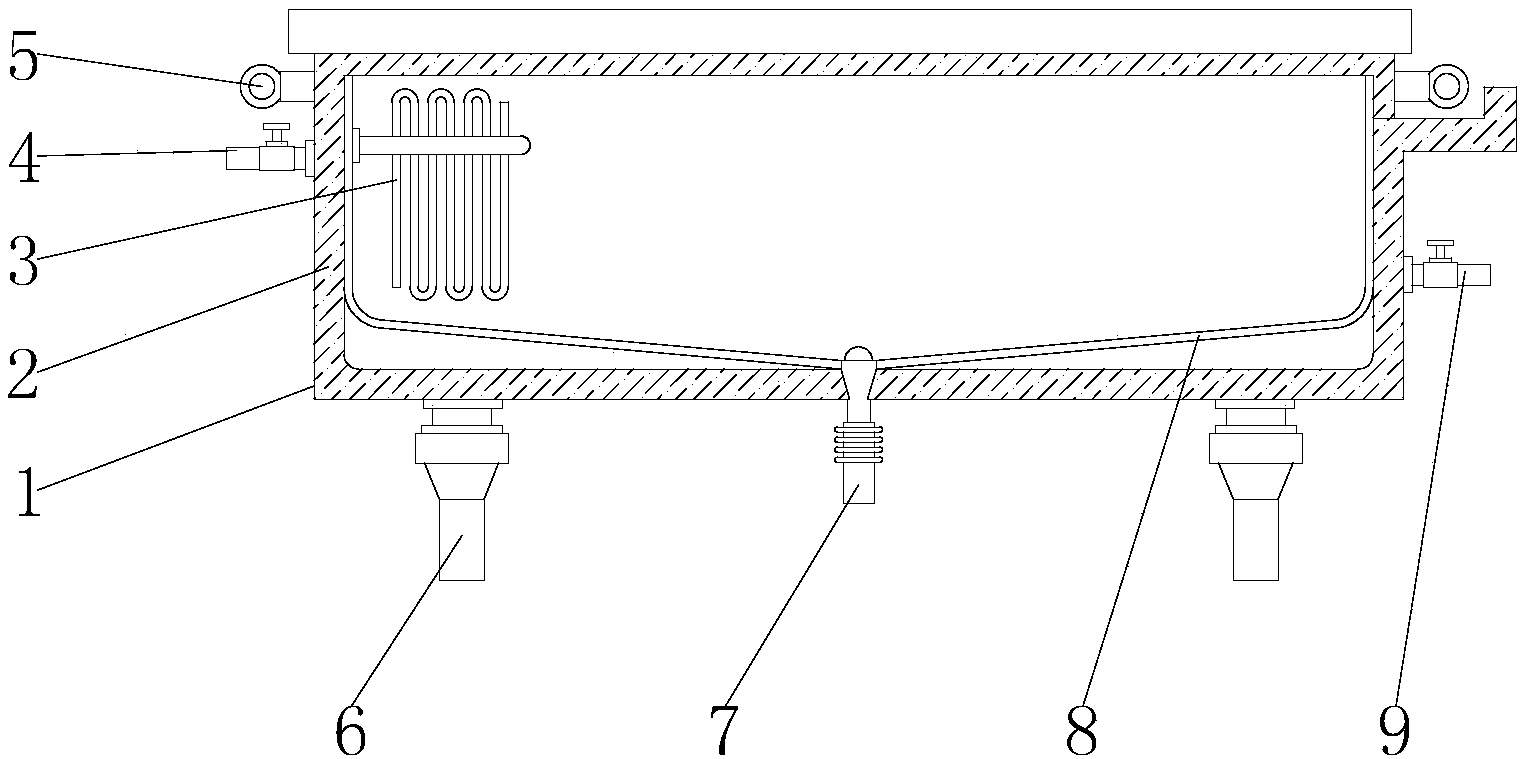

1.一种电解铅废水处理装置，包括处理装置本体(1)，所述处理装置本体(1)的内部固定有电解槽体(2)，所述电解槽体(2)的一端上方固定有进液阀(4)，所述电解槽体(2)远离所述进液阀(4)的一端固定有出液阀(9)，所述电解槽体(2)的内部一端固定有电极棒(3)，其特征在于：所述电解槽体(2)的内部中间位置处固定有转杆(12)，所述转杆(12)的一端固定有转轴(14)，所述转杆(12)远离所述转轴(14)的一端固定有驱动手柄(10)，所述转杆(12)的外侧壁一端固定有密封垫(11)，所述转杆(12)的外侧壁中间位置处固定有百叶(13)，所述电解槽体(2)由保温层(15)、水泥层(16)、真空层(17)和绝缘瓷板(18)构成，且所述保温层(15)位于所述电解槽体(2)的最外端，所述绝缘瓷板(18)位于所述电解槽体(2)的内端。
2.根据权利要求1所述的一种电解铅废水处理装置，其特征在于：所述电解槽体(2)的底部内侧壁固定有弧形板(8)。
3.根据权利要求1所述的一种电解铅废水处理装置，其特征在于：所述电解槽体(2)的底部中间位置处固定有出泥管(7)。
4.根据权利要求1所述的一种电解铅废水处理装置，其特征在于：所述电解槽体(2)的底部两端固定有支撑架(6)。
5.根据权利要求1所述的一种电解铅废水处理装置，其特征在于：所述进液阀(4)的上方固定有铁环(5)。
6.根据权利要求1所述的一种电解铅废水处理装置，其特征在于：所述转杆(12)的数量为两个，且两个所述转杆(12)均安装在所述电解槽体(2)的内部。
说明书
一种电解铅废水处理装置
技术领域
本发明属于电解铅技术领域，具体涉及一种电解铅废水处理装置。
背景技术
铅是柔软和延展性强的弱金属，有毒，也是重金属，铅原本的颜色为青白色，在空气中表面很快被一层暗灰色的氧化物覆盖，可用于建筑、铅酸蓄电池、弹头、炮弹、焊接物料、钓鱼用具、渔业用具、防辐射物料、奖杯和部份合金。
现有的处理装置在进一步电解废水中的铅金属时，由于没有搅拌部件，铅以及其他金属由于重力作用，会使电解槽体底部与顶部的废水浓度不同，这样降低了处理装置对废水电解铅的效率。
发明内容
为解决上述背景技术中提出的问题。本发明提供了一种电解铅废水处理装置，具有充分电解废水和保温隔热的特点。
为实现上述目的，本发明提供如下技术方案：一种电解铅废水处理装置，包括处理装置本体，所述处理装置本体的内部固定有电解槽体，所述电解槽体的一端上方固定有进液阀，所述电解槽体远离所述进液阀的一端固定有出液阀，所述电解槽体的内部一端固定有电极棒，所述电解槽体的内部中间位置处固定有转杆，所述转杆的一端固定有转轴，所述转杆远离所述转轴的一端固定有驱动手柄，所述转杆的外侧壁一端固定有密封垫，所述转杆的外侧壁中间位置处固定有百叶，所述电解槽体由保温层、水泥层、真空层和绝缘瓷板构成，且所述保温层位于所述电解槽体的最外端，所述绝缘瓷板位于所述电解槽体的内端。
为了可以把废水中的泥土等杂质通过弧形板的坡度，落入到电解槽体的底部中间位置处，作为本发明的优选技术方案，所述电解槽体的底部内侧壁固定有弧形板。
为了可以把电解槽体底部中间位置处的泥土能够清除到外部，作为本发明的优选技术方案，所述电解槽体的底部中间位置处固定有出泥管。
为了通过支撑架可以抬高电解槽体的高度，避免电解槽体底部接触到坚硬物体而损坏，作为本发明的优选技术方案，所述电解槽体的底部两端固定有支撑架。
为了可以把绳索绑捆在电解槽体上，然后用吊车抬起处理装置本体，作为本发明的优选技术方案，所述进液阀的上方固定有铁环。
为了充分的对电解槽体内部的废水进行搅拌，增加处理装置本体电解铅的效率，作为本发明的优选技术方案，所述转杆的数量为两个，且所述两个转杆均安装在所述电解槽体的内部。
与现有技术相比，本发明的有益效果是：
1、在电解槽体的内部安装有搅拌部件，当需要电解废水中的铅金属时，转动驱动手柄，使转杆外侧壁的百叶在密封垫和转轴的配合下进行旋转，通过这样可以使废水在电解槽体内运动，避免电解槽体顶部和底部的废水浓度不同，增加处理装置本体的功能性;
2、在水泥层和绝缘瓷板的间隙处设有真空层，同保温杯原理相同，真空层可以使电解槽体内部的废水液体能够延缓散热，减小废水的热量散失，保证电解工作的效率。
