申请日2018.12.13
公开(公告)日2019.03.01
IPC分类号C12M1/26; C12M1/12; C12M1/00
摘要
本发明公开了一种野外污水微生物过滤富集袋，包括过滤富集袋本体，所述的过滤富集袋本体包括袋体、滤件和挂带，所述的袋体的上边均匀设置有2个挂带，袋体的底下连接有滤件;所述的过滤富集袋由不同的过滤富集袋本体组合成过滤富集袋套装，从内套到外套分别设置为初效过滤富集袋本体、中效过滤富集袋本体和微生物富集袋本体。本发明在使用过程中可以根据污水的浑浊程度，选择不同孔径的过滤富集袋组合，并能根据过滤时的阻塞程度，随时更换初效和/或中效过滤富集袋本体，从而保证微生物富集袋的微生物富集速率和产量;保证在野外将大体积污水中的微生物富集到一张滤膜上，滤膜相对大体积污水来说就非常容易携带和保藏了。
权利要求书

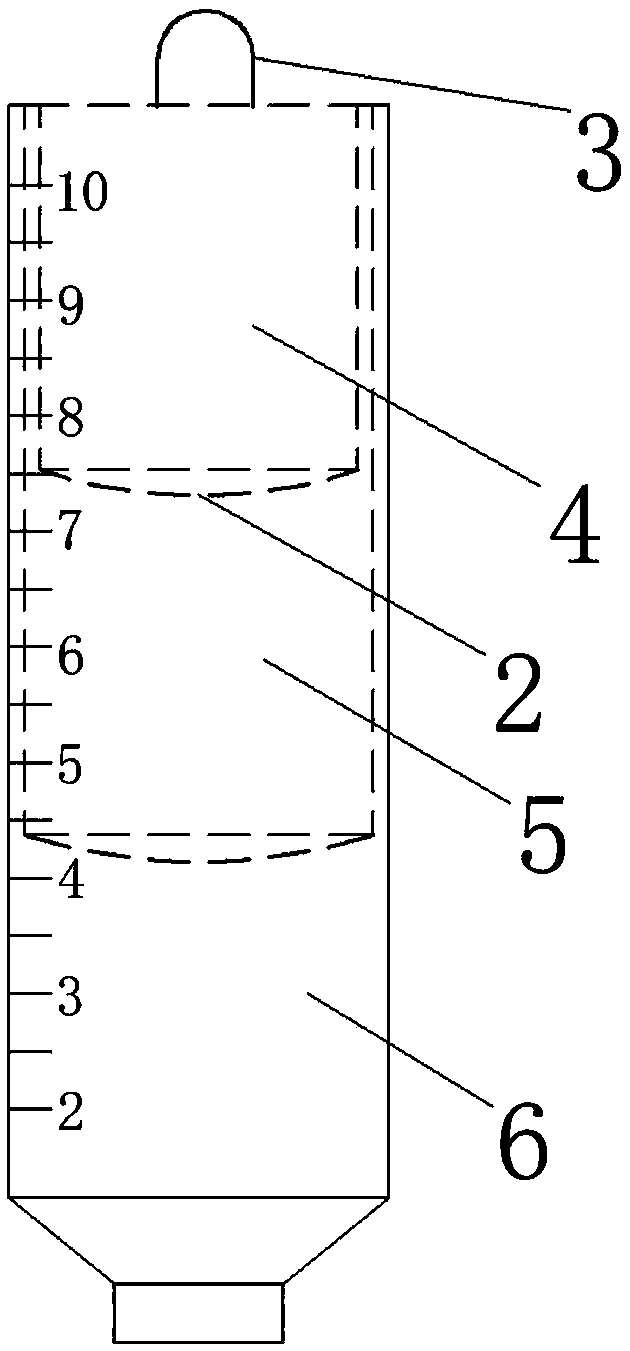

1.一种野外污水微生物过滤富集袋，其特征在于，包括过滤富集袋本体，所述的过滤袋富集本体包括袋体(1)、滤件(2)和挂带(3)，所述的袋体(1)上均匀设置有2个挂带(3)，袋体(1)的底下连接有滤件(2);
所述的过滤富集袋由不同的过滤富集袋本体组合成过滤富集袋套装，所述的过滤富集袋套装从内套到外套分别设置为初效过滤富集袋本体(4)、中效过滤富集袋本体(5)和微生物富集袋本体(6)。
2.根据权利要求1所述的一种野外污水微生物过滤富集袋，其特征在于，所述的滤件(2)为滤网或滤芯。
3.根据权利要求2所述的一种野外污水微生物过滤富集袋，其特征在于，所述的初效过滤富集袋本体(4)和中效过滤富集袋本体(5)底下固定连接的滤件(2)为滤网。
4.根据权利要求2所述的一种野外污水微生物过滤富集袋，其特征在于，所述的微生物富集袋本体(6)底下固定连接的滤件(2)为滤芯。
5.根据权利要求4所述的一种野外污水微生物过滤富集袋，其特征在于，所述的滤芯包括连接部(21)、活动部(22)和滤膜(23)，所述的连接部固定在微生物富集袋本体(6)的底下，所述的活动部(22)可拆卸的连接在连接部(21)上，活动部(22)上设置有滤膜(23)。
6.根据权利要求5所述的一种野外污水微生物过滤富集袋，其特征在于，所述的滤膜(23)为阳离子硝酸纤维膜、阳离子醋酸纤维膜、阴离子硝酸纤维膜、阴离子醋酸纤维膜或微孔滤膜。
7.根据权利要求1-6中任一所述的一种野外污水微生物过滤富集袋，其特征在于，所述的中效过滤富集袋本体(5)的长度为初效过滤富集袋本体(4)的长度的2倍。
8.根据权利要求7所述的一种野外污水微生物过滤富集袋，其特征在于，所述的微生物富集袋本体(6)的长度为初效过滤富集袋本体(4)的长度的3倍。
9.根据权利要求8所述的一种野外污水微生物过滤富集袋，其特征在于，所述的微生物富集袋本体(6)的外周长比中效过滤富集袋本体(5)大2～4CM，中效过滤富集袋本体(5)的外周长比初效过滤富集袋本体(4)大2～4CM。
10.根据权利要求9所述的一种野外污水微生物过滤富集袋，其特征在于，所述的初效过滤富集袋本体(4)、中效过滤富集袋本体(5)和微生物富集袋本体(6)上都标记有盛装液体的刻度。
说明书
一种野外污水微生物过滤富集袋
技术领域
本发明涉及环境保护实验用具技术领域，具体涉及一种野外污水微生物过滤富集袋。
背景技术
在水质监测中，为检测分析其中的微生物，工作人员常到野外采集污水。由于这些水样中的目标微生物含量很小，而杂质很多，为提高检测分析的敏感性，就需要先采集大体积的水样品，通过先过滤除掉大颗粒杂质，再浓缩富集的微生物的方法，来提高其中微生物的浓度和纯度;而通常这些水样的浓缩富集处理都要带回实验室，使用特殊仪器才能完成。由于采集的水样通常是2～10L，如此大的体积给运输携带造成不便;加之，为了检测其中的具有生物活性的微生物，在运输途中还要采用冷藏方式，这又给运输带来了更大的麻烦。所以亟需设计一种方便野外浓缩富集水样中微生物的装置，这样就可以在采样现场对水样进行浓缩处理，将微生物富集到一张滤膜上，最后只需用小冷藏包将这张滤膜带回实验室即可。
发明内容
本发明针对上述现有技术的不足，发明了一种野外污水微生物过滤富集袋。
为了实现上述目的，本发明采用如下的技术方案：
一种野外污水微生物过滤富集袋，包括过滤富集袋本体，所述的过滤袋富集本体包括袋体、滤件和挂带，所述的袋体上均匀设置有2个挂带，袋体的底下连接有滤件;所述的过滤富集袋由不同的过滤富集袋本体组合成过滤富集袋套装，所述的过滤富集袋套装从内套到外套分别设置为初效过滤富集袋本体、中效过滤富集袋本体和微生物富集袋本体。
本发明在野外浓缩富集污水中的微生物时，采用分级过滤的方式先把污水中的大颗粒杂质一层一层的过滤，最后通过微生物富集袋本体富集污水中的微生物;初效过滤富集袋本体、中效过滤富集袋本体和微生物富集袋本体在使用过程中如有损坏或被堵塞时可以随时更换，使用简单方便。
进一步，所述的滤件为滤网或滤芯，滤网对污水进行过滤，滤芯用于微生物的富集。
进一步，所述的初效过滤富集袋本体和中效过滤富集袋本体底下固定连接的滤件为滤网，初效过滤富集袋本体上的滤网的目数比中效过滤富集袋本体上的滤网的目数小，通常相差10倍左右;通过上一级的滤网过滤，将较粗颗粒的杂质截留，以减轻对下一级滤网或滤芯的滤过压力。
进一步，所述的微生物富集袋本体底下连接的滤件为滤芯。
进一步，所述的滤芯包括包括连接部、活动部和滤膜，所述的连接部固定在袋体的底下，所述的活动部可拆卸地连接在连接部上，活动部上设置有滤膜，微生物最终被捕获或截留到滤膜上。
进一步，所述的滤膜为阳离子硝酸纤维膜、阳离子醋酸纤维膜、阴离子硝酸纤维膜、阴离子醋酸纤维膜或微孔滤膜，可根据细菌或病毒不同特性或污水预处理方式对它们特性的影响来选择不同型号的滤膜。
进一步，所述的中效过滤富集袋本体的长度为初效过滤富集袋本体的长度的2倍。
进一步，所述的微生物富集袋本体的长度为初效过滤富集袋本体的长度的3倍;其中微生物富集袋本体的袋体长度最长，可以有足够的长度对袋口进行回折和扎紧，方便在初效过滤富集袋和中效过滤富集袋的过滤液都进入微生物富集袋后，将微生物富集袋单独拿出，并将其上端开口处对折并扎紧，然后可以徒手挤压袋子，加大其中液体通过滤芯的流速，以提高过滤速率。
进一步，所述的微生物富集袋本体的外周长比中效过滤富集袋本体大2～4CM，中效过滤富集袋本体的外周长又比初效过滤富集袋本体大2～4CM，为的是让外袋方便套兜住内袋。
进一步，所述的初效过滤富集袋本体、中效过滤富集袋本体和微生物富集袋本体上都标记有盛装液体的刻度，为的是方便操作者度量过滤液体的量。
本发明的优点在于：本发明在使用过程中可以根据污水的浑浊程度，选择不同大小过滤孔径的富集袋组合;并能根据过滤时的滤网阻塞程度或破损情况随时更换初效和/或中效过滤富集袋本体，从而保证微生物富集袋的微生物富集速率和产量。在野外环境下，可将大体积污水中的微生物富集到一张滤膜上，而滤膜相对大体积污水来说就非常容易携带和冷藏运输了。该设计采用塑料件制作，不但可以折叠卷缩方便携带，还造价便宜，适合商品化量产。
