申请日2018.12.14
公开(公告)日2019.02.22
IPC分类号B01D53/78; B01D53/56; B01D53/48; B01D53/04; C02F9/04; C02F103/18; C02F101/20
摘要
本发明涉及再生铅的污水废气净化技术领域，且公开了再生铅行业产生的污水废气的净化装置，包括进气管和进水管，进气管的一端与第一三通管道的一端贯通连接，第一三通管道的另一端与分离罐底部的一侧贯通连接，分离罐内腔的中部固定安装有隔板，隔板一侧的中部固定安装有重金属吸附层，分离罐顶部的一侧与第一导气管的一端贯通连接。该再生铅行业产生的污水废气的净化装置，通过分离罐、隔板、第一三通管道和第二三通管道的配合使用，使工作人员可以在不停止净化装置的同时，通过关闭或开启管道上的阀门来实现对部分设备的检修和维护，避免了部分排放物在净化装置出现故障时直接排放的问题，从而提高了净化装置的净化效果。
权利要求书

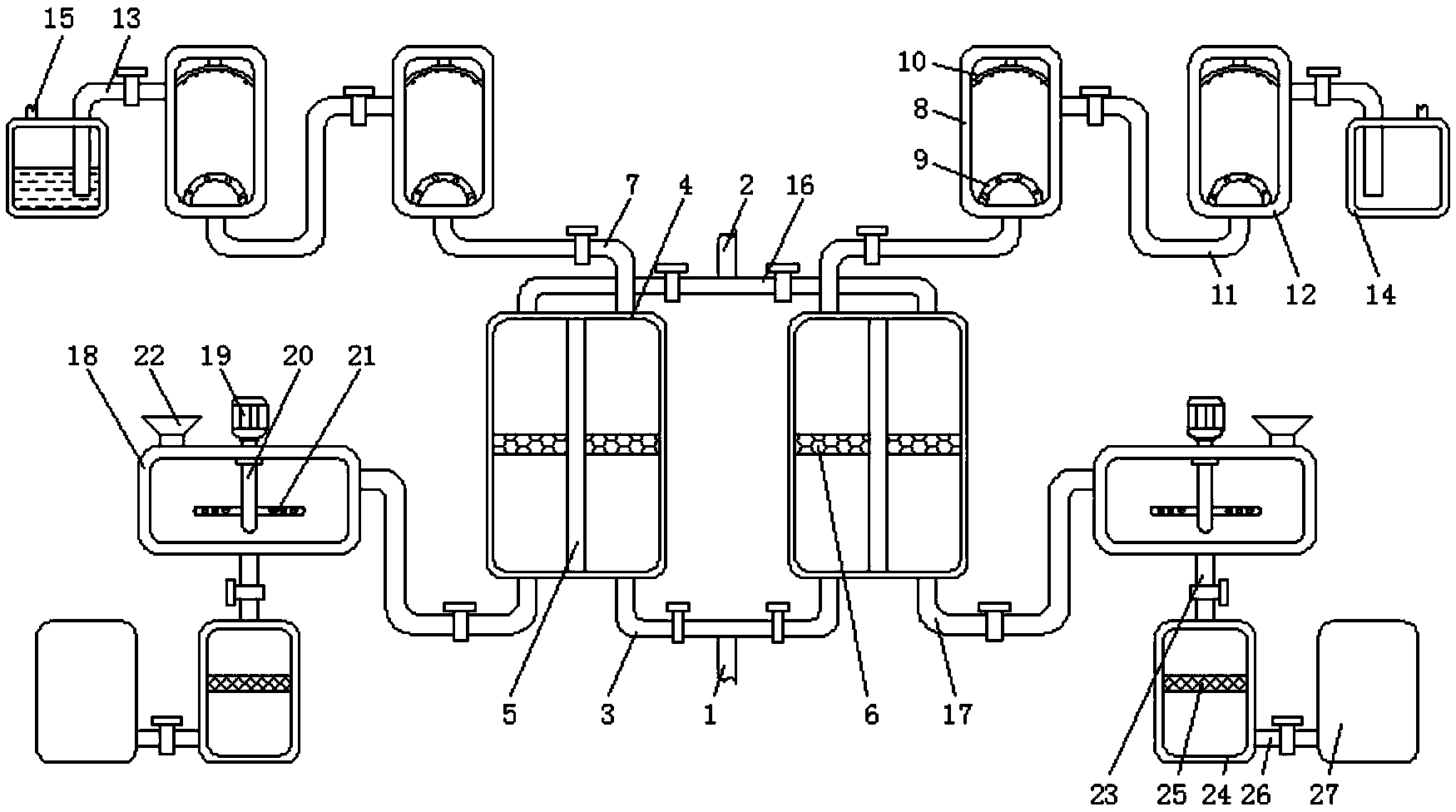

1.再生铅行业产生的污水废气的净化装置，包括进气管(1)和进水管(2)，其特征在于：所述进气管(1)的一端与第一三通管道(3)的一端贯通连接，所述第一三通管道(3)的另一端与分离罐(4)底部的一侧贯通连接，所述分离罐(4)内腔的中部固定安装有隔板(5)，所述隔板(5)一侧的中部固定安装有重金属吸附层(6)，所述分离罐(4)顶部的一侧与第一导气管(7)的一端贯通连接，所述第一导气管(7)的另一端与第一喷淋塔(8)底端的中部固定连接，所述第一喷淋塔(8)内腔的底部固定安装有导气罩(9)，且第一喷淋塔(8)内腔的顶部固定安装有喷洒罩(10)，所述第一喷淋塔(8)的一侧通过第二导气管(11)与第二喷淋塔(12)底端的中部贯通连接，所述第二喷淋塔(12)的一侧通过第三导气管(13)与吸收液箱(14)顶部的一侧贯通连接，所述吸收液箱(14)顶部的另一侧固定安装有出气管(15)，所述进水管(2)的一端与第二三通管道(16)的一端贯通连接，所述第二三通管道(16)的另一端与分离罐(4)顶部的另一侧贯通连接，所述分离罐(4)底部的另一侧通过第一导水管(17)与沉淀池(18)的一侧贯通连接，所述沉淀池(18)顶端的中部固定安装有电机(19)，所述电机(19)的输出端与旋转杆(20)的一端固定连接，所述旋转杆(20)的另一端贯穿并延伸至沉淀池(18)的内腔，且旋转杆(20)一侧的底部固定安装有搅拌杆(21)，所述沉淀池(18)顶部的一侧固定安装有进料口(22)，且沉淀池(18)底端的中部通过第二导水管(23)与过滤罐(24)顶端的中部贯通连接，所述过滤罐(24)的内腔固定安装有过滤网(25)，且过滤罐(24)一侧的底部通过第三导水管(26)与收集罐(27)的一侧贯通连接。
2.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述分离罐(4)的数量为两个，且两个分离罐(4)顶部的一侧分别与第二三通管道(16)的两端贯通连接，两个所述分离罐(4)底部的一侧分别与第一三通管道(3)的两端贯通连接。
3.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述重金属吸附层(6)的数量为分离罐(4)数量的两倍，且重金属吸附层(6)的另一端固定安装在分离罐(4)内腔一侧的中部，所述重金属吸附层(6)的材料为有机材料。
4.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述第一导气管(7)的结构与进气管(1)、进水管(2)、第一三通管道(3)、第二导气管(11)、第三导气管(13)、第二三通管道(16)、第一导水管(17)、第二导水管(23)和第三导水管(26)的结构相同，且第一导气管(7)上固定安装有阀门。
5.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述第一喷淋塔(8)的结构和第二喷淋塔(12)的结构相同，且第一喷淋塔(8)和第二喷淋塔(12)内部喷洒的液体分别为熟石灰溶液和漂白稀硝酸溶液。
6.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述导气罩(9)的形状为半球形，且导气罩(9)的底部与第一导气管(7)的一端贯通连接，所述导气罩(9)的外壁上开设有均匀分布的导气孔。
7.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述喷洒罩(10)的形状为半球形，且喷洒罩(10)的底部开设有均匀分布的喷洒口，所述喷洒罩(10)顶端的中部通过连接杆与第一喷淋塔(8)内腔的顶部固定连接。
8.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述吸收液箱(14)内腔的底部靠近第三导气管(13)的一端，且吸收液箱(14)内部的吸收液为有机溶剂。
9.根据权利要求1所述的再生铅行业产生的污水废气的净化装置，其特征在于：所述搅拌杆(21)的数量为两个，且两个搅拌杆(21)靠近沉淀池(18)内腔的底部，所述搅拌杆(21)的长度值小于沉淀池(18)内腔长度值的一半，且搅拌杆(21)上开设有均匀分布的通孔。
说明书
再生铅行业产生的污水废气的净化装置
技术领域
本发明涉及再生铅的污水废气净化技术领域，具体为再生铅行业产生的污水废气的净化装置。
背景技术
随着铅行业的不断发展，铅原料消耗越来越大，其可采资源越来越少，因此铅的回收再利用自然成为铅行业关注的重点，作为铅的主要应用的蓄电池行业，其使用年限5-15年不等，且我国是铅蓄电池的生产及使用大国，因此其回收再利用的空间非常巨大，但是，铅回收在利用的加工过程中会产生大量的废气和污水，容易对环境造成严重的污染，而随着国家对环保的重视力度不断加大，铅的污染已经列为我国重金属污染治理的首位。
随着再生铅行业发展的同时，带来的是排放物的增加，因此需要对再生铅行业产生的排放物进行净化，而由于污水废气净化装置所需的设备较多，因此在工作过程中，部分设备难免会发生一些故障，需要停机检修，但是再生铅加工的过程是难以直接停止的，因此存在部分排放物直接排放的可能，同时再生铅加工过程中产生的废气中多是硫化物和氮氧化物，若不能充分进行吸收，容易对环境造成极大的破坏，另外，再生铅加工过程中产生的污水需要经过凝絮剂进行吸收，但是只靠凝絮剂自身缓慢地对污水进行处理，难以及时的处理掉大量的污水，为此本发明提供了再生铅行业产生的污水废气的净化装置。
发明内容
本发明提供了再生铅行业产生的污水废气的净化装置，具备检修的同时对废气无视进行处理，充分吸收废气中的硫化物和氮氧化物，加快凝絮剂对污水的吸收过程，净化效果好的优点，解决了由于污水废气净化装置所需的设备较多，因此在工作过程中，部分设备难免会发生一些故障，需要停机检修，但是再生铅加工的过程是难以直接停止的，因此存在部分排放物直接排放的可能，同时再生铅加工过程中产生的废气中多是硫化物和氮氧化物，若不能充分进行吸收，容易对环境造成极大的破坏，另外，再生铅加工过程中产生的污水需要经过凝絮剂进行吸收，但是只靠凝絮剂自身缓慢地对污水进行处理，难以及时的处理掉大量污水的问题。
本发明提供如下技术方案：再生铅行业产生的污水废气的净化装置，包括进气管和进水管，所述进气管的一端与第一三通管道的一端贯通连接，所述第一三通管道的另一端与分离罐底部的一侧贯通连接，所述分离罐内腔的中部固定安装有隔板，所述隔板一侧的中部固定安装有重金属吸附层，所述分离罐顶部的一侧与第一导气管的一端贯通连接，所述第一导气管的另一端与第一喷淋塔底端的中部固定连接，所述第一喷淋塔内腔的底部固定安装有导气罩，且第一喷淋塔内腔的顶部固定安装有喷洒罩，所述第一喷淋塔的一侧通过第二导气管与第二喷淋塔底端的中部贯通连接，所述第二喷淋塔的一侧通过第三导气管与吸收液箱顶部的一侧贯通连接，所述吸收液箱顶部的另一侧固定安装有出气管，所述进水管的一端与第二三通管道的一端贯通连接，所述第二三通管道的另一端与分离罐顶部的另一侧贯通连接，所述分离罐底部的另一侧通过第一导水管与沉淀池的一侧贯通连接，所述沉淀池顶端的中部固定安装有电机，所述电机的输出端与旋转杆的一端固定连接，所述旋转杆的另一端贯穿并延伸至沉淀池的内腔，且旋转杆一侧的底部固定安装有搅拌杆，所述沉淀池顶部的一侧固定安装有进料口，且沉淀池底端的中部通过第二导水管与过滤罐顶端的中部贯通连接，所述过滤罐的内腔固定安装有过滤网，且过滤罐一侧的底部通过第三导水管与收集罐的一侧贯通连接。
优选的，所述分离罐的数量为两个，且两个分离罐顶部的一侧分别与第二三通管道的两端贯通连接，两个所述分离罐底部的一侧分别与第一三通管道的两端贯通连接。
优选的，所述重金属吸附层的数量为分离罐数量的两倍，且重金属吸附层的另一端固定安装在分离罐内腔一侧的中部，所述重金属吸附层的材料为有机材料。
优选的，所述第一导气管的结构与进气管、进水管、第一三通管道、第二导气管、第三导气管、第二三通管道、第一导水管、第二导水管和第三导水管的结构相同，且第一导气管上固定安装有阀门。
优选的，所述第一喷淋塔的结构和第二喷淋塔的结构相同，且第一喷淋塔和第二喷淋塔内部喷洒的液体分别为熟石灰溶液和漂白稀硝酸溶液。
优选的，所述导气罩的形状为半球形，且导气罩的底部与第一导气管的一端贯通连接，所述导气罩的外壁上开设有均匀分布的导气孔。
优选的，所述喷洒罩的形状为半球形，且喷洒罩的底部开设有均匀分布的喷洒口，所述喷洒罩顶端的中部通过连接杆与第一喷淋塔内腔的顶部固定连接。
优选的，所述吸收液箱内腔的底部靠近第三导气管的一端，且吸收液箱内部的吸收液为有机溶剂。
优选的，所述搅拌杆的数量为两个，且两个搅拌杆靠近沉淀池内腔的底部，所述搅拌杆的长度值小于沉淀池内腔长度值的一半，且搅拌杆上开设有均匀分布的通孔。
本发明具备以下有益效果：
1、该再生铅行业产生的污水废气的净化装置，通过分离罐、隔板、第一三通管道和第二三通管道的配合使用，使工作人员可以在不停止净化装置的同时，通过关闭或开启管道上的阀门来实现对部分设备的检修和维护，避免了部分排放物在净化装置出现故障时直接排放的问题，从而提高了净化装置的净化效果。
2、该再生铅行业产生的污水废气的净化装置，通过第一喷淋塔、第二喷淋塔、导气罩、喷洒罩和吸收液箱的配合使用，使废气中的硫化物和氮氧化合物充分地与喷洒液反应，从而进行吸收分离，实现了对废气的净化，避免了废气中硫化物和氮氧化合物对环境造成的污染问题，从而提高了再生铅行业的生产安全性。
3、该再生铅行业产生的污水废气的净化装置，通过电机、旋转杆和搅拌杆的配合使用，使凝絮剂与污水充分接触，从而加快了凝絮剂的吸收效率，加快了污水的处理速率，同时利用搅拌杆上的通孔，减少搅拌杆搅拌时受到的阻力，使搅拌杆更好地对混合液进行搅拌。
