申请日2018.12.14
公开(公告)日2019.02.22
IPC分类号C02F9/02; C02F103/36
摘要
本发明公开了一种焦沫去除焦化废水COD的装置，包括底板，所述底板的顶部设置有搅拌吸附装置，所述底板顶部的左侧设置有输送装置，所述底板顶部的右侧设置有过滤装置，所述搅拌吸附装置包括罐体，所述罐体的顶部固定连接有电机，所述电机的输出端贯穿至罐体的内腔并固定连接有转轴。本发明通过设置搅拌吸附装置、输送装置、过滤装置、调焦沫加入装置和焦沫压滤装置的相互配合，达到了运行成本低处理效率高且不易带来二次污染的优点，解决了现有的焦化废水COD的装置运行成本高处理效率低且易带来二次污染的问题，当人们在使用焦化废水COD的装置时，可以长时间稳定运行，可以满足企业的使用需求。
权利要求书

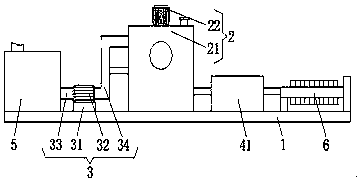

1.一种焦沫去除焦化废水COD的装置，包括底板(1)，其特征在于：所述底板(1)的顶部设置有搅拌吸附装置(2)，所述底板(1)顶部的左侧设置有输送装置(3)，所述底板(1)顶部的右侧设置有过滤装置(4)。
2.根据权利要求1所述的一种焦沫去除焦化废水COD的装置，其特征在于：所述搅拌吸附装置(2)包括罐体(21)，所述罐体(21)的顶部固定连接有电机(22)，所述电机(22)的输出端贯穿至罐体(21)的内腔并固定连接有转轴(23)，所述转轴(23)的两侧均固定连接有搅拌轴(24)，所述转轴(23)表面的顶部套接有轴承座(25)，所述轴承座(25)的顶部与罐体(21)内腔的顶部固定连接。
3.根据权利要求1所述的一种焦沫去除焦化废水COD的装置，其特征在于：所述输送装置(3)包括底座(31)，所述底座(31)的顶部固定连接有输送泵(32)，所述输送泵(32)的左侧连通有吸水管(33)，所述吸水管(33)的左侧连通有调焦沫加入装置(5)，所述调焦沫加入装置(5)的底部与底板(1)的顶部固定连接，所述输送泵(32)的右侧连通有出水管(34)，所述出水管(34)远离输送泵(32)的一端与罐体(21)左侧的顶部连通，所述出水管(34)的右侧固定连接有固定杆，且固定杆的右侧与罐体(21)的左侧固定连接。
4.根据权利要求1所述的一种焦沫去除焦化废水COD的装置，其特征在于：所述过滤装置(4)包括过滤箱(41)，所述过滤箱(41)的内腔竖向固定连接有滤布(42)，所述过滤箱(41)内腔的左侧竖向固定连接有滤网(43)，所述过滤箱(41)内腔的右侧竖向固定连接有活性炭吸附板(44)。
5.根据权利要求4所述的一种焦沫去除焦化废水COD的装置，其特征在于：所述过滤箱(41)的左侧通过导管与罐体(21)右侧的底部连通，所述过滤箱(41)的右侧通过导管连通有焦沫压滤装置(6)，所述焦沫压滤装置(6)的底部与底板(1)的顶部固定连接。
说明书
一种焦沫去除焦化废水COD的装置
技术领域
本发明涉及化工技术领域，具体为一种焦沫去除焦化废水COD的装置。
背景技术
焦化废水是煤焦化过程产生的废水，含有高浓度的酚类、苯系物、杂环化合物、多环化合物等有机污染物，并且高盐、高氨氮，是一类难处理的工业废水，目前常用的去除COD的方法有高级氧化法、微波法、膜分离法，活性炭吸附法，这些方法可以一定程度上去除废水中的COD，目前现有的焦化废水COD的装置，运行成本高处理效率低，且易带来二次污染，当人们在使用焦化废水COD的装置时，很难长时间稳定运行，无法满足企业的使用需求，降低了焦化废水COD的装置的实用性。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种焦沫去除焦化废水COD的装置，具备运行成本低处理效率高且不易带来二次污染的优点，解决了现有的焦化废水COD的装置运行成本高处理效率低且易带来二次污染的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种焦沫去除焦化废水COD的装置，包括底板，所述底板的顶部设置有搅拌吸附装置，所述底板顶部的左侧设置有输送装置，所述底板顶部的右侧设置有过滤装置。
优选的，所述搅拌吸附装置包括罐体，所述罐体的顶部固定连接有电机，所述电机的输出端贯穿至罐体的内腔并固定连接有转轴，所述转轴的两侧均固定连接有搅拌轴，所述转轴表面的顶部套接有轴承座，所述轴承座的顶部与罐体内腔的顶部固定连接。
优选的，所述输送装置包括底座，所述底座的顶部固定连接有输送泵，所述输送泵的左侧连通有吸水管，所述吸水管的左侧连通有调焦沫加入装置，所述调焦沫加入装置的底部与底板的顶部固定连接，所述输送泵的右侧连通有出水管，所述出水管远离输送泵的一端与罐体左侧的顶部连通，所述出水管的右侧固定连接有固定杆，且固定杆的右侧与罐体的左侧固定连接。
优选的，所述过滤装置包括过滤箱，所述过滤箱的内腔竖向固定连接有滤布，所述过滤箱内腔的左侧竖向固定连接有滤网，所述过滤箱内腔的右侧竖向固定连接有活性炭吸附板。
优选的，所述过滤箱的左侧通过导管与罐体右侧的底部连通，所述过滤箱的右侧通过导管连通有焦沫压滤装置，所述焦沫压滤装置的底部与底板的顶部固定连接。
(三)有益效果
与现有技术相比，本发明提供了一种焦沫去除焦化废水COD的装置，具备以下有益效果：
1、本发明通过设置搅拌吸附装置、输送装置、过滤装置、调焦沫加入装置和焦沫压滤装置的相互配合，达到了运行成本低处理效率高且不易带来二次污染的优点，解决了现有的焦化废水COD的装置运行成本高处理效率低且易带来二次污染的问题，当人们在使用焦化废水COD的装置时，可以长时间稳定运行，可以满足企业的使用需求，提高了焦化废水COD的装置的实用性。
2、本发明通过设置底座，对输送泵起到了固定稳定的作用，解决了输送泵在工作使用时出现晃动的问题，通过设置轴承座，对转轴起到了转动稳定的作用，解决了转轴在工作使用时出现摇晃的问题，通过设置固定杆，对出水管起到了固定稳定的作用，解决了出水管在工作使用时出现脱落的问题。
