申请日2017.08.09
公开(公告)日2018.05.04
IPC分类号E03F5/06
摘要

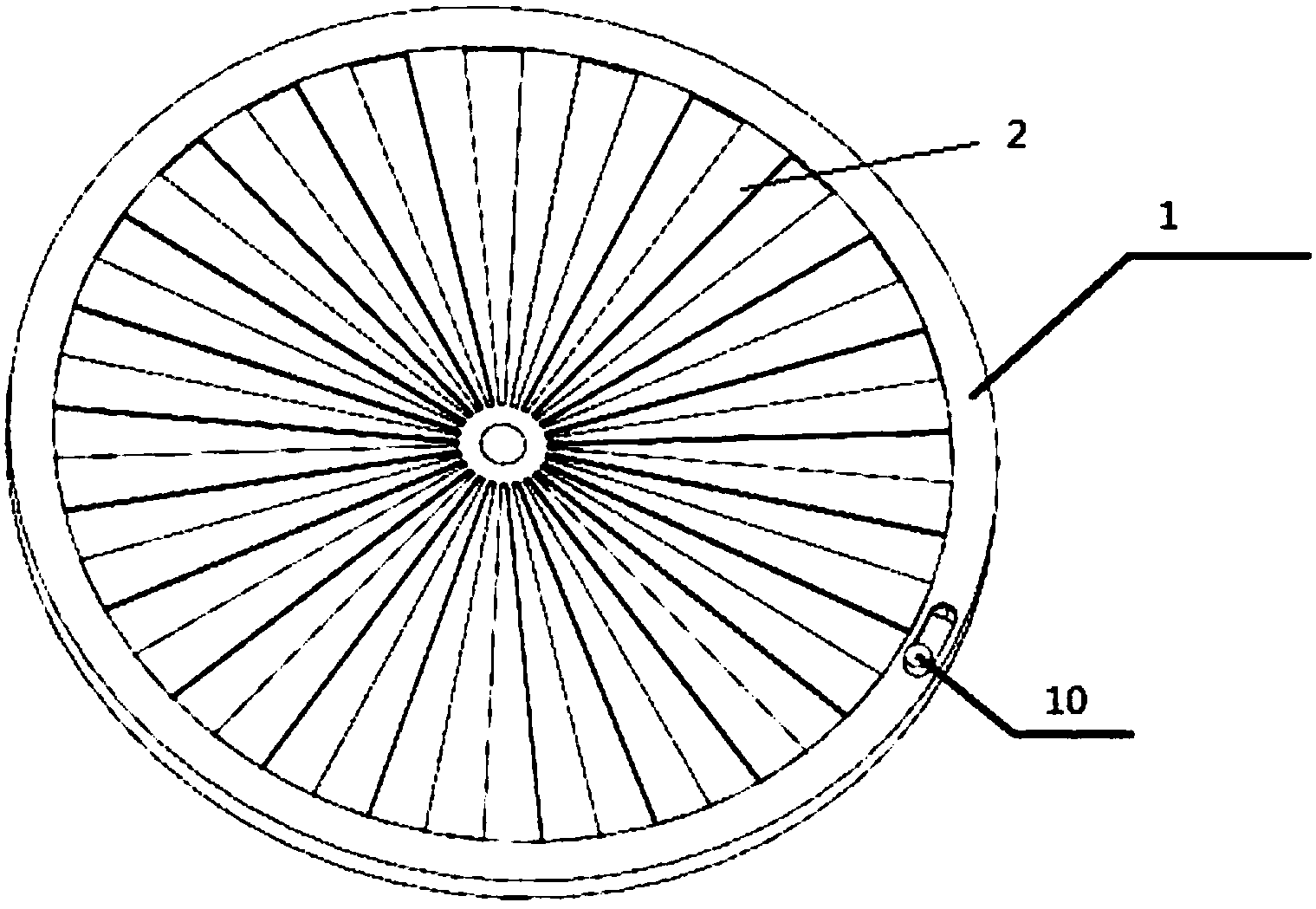

本实用新型公开了一种可旋式污水盖，包括座体和旋转体，所述旋转体包括栅格部件和连接轴，所述栅格部件由扇形隔板和中心环组成，所述扇形隔板设置有多个，均布在中心环边缘向外侧延伸，所述底座呈环形，安装在污水井口上，所述底座内安装有上下两层栅格部件，两层栅格部件之间通过连接轴连接，本实用新型，结构简单，使用方便，通过旋转栅格部件，完成对污水口的打开与闭合，操作简单。
权利要求书
1.一种可旋式污水盖，其特征在于，包括座体和旋转体，所述旋转体包括栅格部件和连接轴，所述栅格部件由扇形隔板和中心环组成，所述扇形隔板设置有多个，均布在中心环边缘向外侧延伸，所述座体呈环形，安装在污水井口上，所述座体内安装有上下两层栅格部件，两层栅格部件之间通过连接轴连接。
2.根据权利要求1所述的可旋式污水盖，其特征在于，所述上层栅格部件是才安装在座体内，所述下层栅格部件转动安装在座体内。
3.根据权利要求2所述的可旋式污水盖，其特征在于，所述座体上设置有弧形滑槽，在弧形滑槽内安装手柄，该手柄与下层栅格部件连接，外界动力通过手柄带动栅格部件转动。
4.根据权利要求1所述的可旋式污水盖，其特征在于，每个栅格部件上设置有24个扇形隔板。
5.根据权利要求1所述的可旋式污水盖，其特征在于，所述连接轴与上层栅格部件固定连接，与下层栅格部件转动连接。
说明书
一种可旋式污水盖
技术领域
本实用新型属于污水 盖的技术领域，具体为一种可旋式污水盖。
背景技术
我国幅员辽阔拥有960万平方公里，在我国南方地区雨水充沛，每当雨季到来时大量降水会导致路上雨水过多。导致人们看不清公路上的路况，这时就可能造成事故发生。我们身边发生了很多掉进下水道里的事故，这都是因为现有的污水盖存在许多的不足，为此，针对上述问题设计了一种可旋式污水盖。
实用新型内容
本实用新型的目的在于提供一种可旋式污水盖，可通过旋转的方式打开或关闭污水盖，使路面保持正常，不影响正常出行。
为了解决上述技术问题，本实用新型采用的技术方案是：
一种可旋式污水盖，包括座体和旋转体，所述旋转体包括栅格部件和连接轴，所述栅格部件由扇形隔板和中心环组成，所述扇形隔板设置有多个，均布在中心环边缘向外侧延伸，所述底座呈环形，安装在污水井上口，所述底座内安装有上下两层栅格部件，两层栅格部件之间通过连接轴连接。
进一步的，所述上层栅格部件是固定安装在底座内，所述下层栅格部件转动安装在底座内。
优选的，每个栅格部件上设置有24个扇形隔板。
进一步的，所述底座上设置有弧形滑槽，在弧形滑槽内安装手柄，该手柄与下层栅格部件连接，外界动力通过手柄带动栅格部件转动。
进一步的，所述连接轴与上层栅格部件固定连接，与下层栅格部件转动连接。
本实用新型的有益效果是：
结构简单，使用方便，通过旋转栅格部件，完成对污水口的打开与闭合，操作简单。
