申请日2017.08.09
公开(公告)日2018.07.13
IPC分类号B25B11/00; G01R1/04
摘要
本实用新型公开了一种污水处理电机性能检测用多方向调节的支架组件，包括组件本体，组件本体设置基板，基板的上方设置前支架和后支架，基板上设置内滑道和外滑道，内滑道或外滑道的内部设置丝杆A，丝杆A的左端部设置摇轮A，前支架或后支架的端部设置摇轮B，摇轮B的底部设置丝杆B，前支架或后支架的上方设置压架，压架的端部设置固定板，固定板上设置丝杆C，丝杆C的端部设置摇轮C，前支架或后支架的上端面设置放置凹槽，压架的内侧面设置容纳槽;本实用新型结构简单，电机安装之后非常稳定，避免电机在检测的时候晃动，通过丝杆滑块的方式进行调节，其具有自锁功能，避免出现松动，组件本体节更加快捷，使用方便，实用性强。
权利要求书

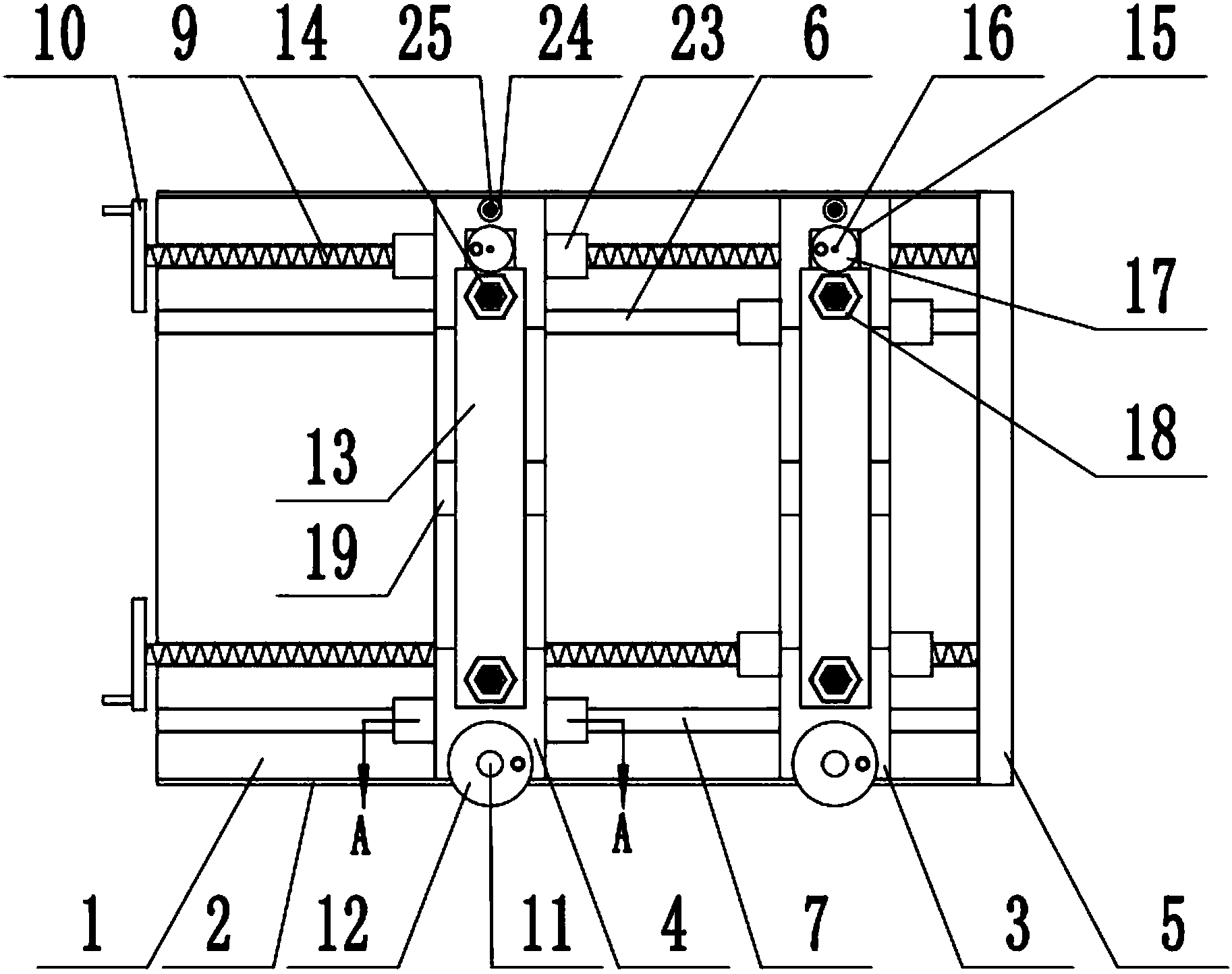

1.一种污水处理电机性能检测用多方向调节的支架组件，其特征在于，包括组件本体，所述组件本体设置基板(1)，所述基板(1)的上方设置前支架(3)和后支架(4)，所述前支架(3)和后支架(4)与基板(1)之间滑动连接，所述基板(1)上设置内滑道(6)和外滑道(7)，所述内滑道(6)或外滑道(7)的内部设置丝杆A(9)，所述丝杆A(9)与内滑道(6)或外滑道(7)的内壁之间转动连接，所述前支架(3)和后支架(4)的底部设置连接板(8)，所述连接板(8)与前支架(3)或后支架(4)的底部通过焊接的方式固定连接，所述连接板(8)上设置套筒(23)，所述套筒(23)与连接板(8)之间是通过焊接的方式固定连接，所述套筒(23)套接在丝杆A(9)上，所述套筒(23)与丝杆A(9)之间通过丝杆式连接，所述丝杆A(9)的左端部设置摇轮A(10)，所述摇轮A(10)与丝杆A(9)之间通过固定螺钉的作用固定连接，所述前支架(3)或后支架(4)的端部设置摇轮B(12)，所述摇轮B(12)的底部设置丝杆B(11)，所述丝杆B(11)与摇轮B(12)之间通过固定螺钉的作用固定连接，所述丝杆B(11)与前支架(3)或后支架(4)之间通过丝杆式连接，所述前支架(3)或后支架(4)的上方设置压架(13)，所述压架(13)架设在前支架(3)或后支架(4)上，所述压架(13)的端部设置固定板(15)，所述固定板(15)与压架(13)之间通过焊接的方式固定连接，所述固定板(15)上设置丝杆C(16)，所述丝杆C(16)与固定板(15)之间通过丝杆式连接，所述丝杆C(16)的端部设置摇轮C(17)，所述摇轮C(17)与丝杆C(16)之间通过固定螺钉的作用固定连接，所述前支架(3)或后支架(4)的上端面设置放置凹槽(19)，所述压架(13)的内侧面对应放置凹槽(19)的位置设置容纳槽(21)。
2.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述内滑道(6)和外滑道(7)都设置两条。
3.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述基板(1)的两侧面设置侧面挡板(2)，所述侧面挡板(2)与基板(1)之间通过固定螺钉的作用固定连接。
4.根据权利要求1所述的污水 处理电机性能检测用多方向调节的支架组件，其特征在于，所述基板(1)的右端部设置前面挡板(5)，所述前面挡板(5)与基板(1)之间通过固定螺钉的作用固定连接。
5.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述放置凹槽(19)呈凹字形结构，所述容纳槽(21)呈凹字形结构。
6.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述容纳槽(21)的内壁上设置橡胶垫(22)，所述橡胶垫(22)在容纳槽(21)的内壁均匀分布，所述橡胶垫(22)与容纳槽(21)的内壁之间通过胶水的作用固定粘贴连接。
7.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述压架(13)的两端设置限位孔(20)，所述前支架(3)或后支架(4)上对应限位孔(20)的位置设置限位杆(14)，所述限位杆(14)插接在限位孔(20)的内部。
8.根据权利要求7所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述限位杆(14)的顶部设置螺纹，所述限位杆(14)上设置紧固螺母(18)，所述紧固螺母(18)设置在压架(13)的外端面。
9.根据权利要求1所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述前支架(3)或后支架(4)的另一端设置定位孔(24)，所述定位孔(24)的内部设置定位销(25)，所述定位销(25)插接在定位孔(24)的内部。
10.根据权利要求9所述的污水处理电机性能检测用多方向调节的支架组件，其特征在于，所述定位销(25)的底部设置成尖状。
说明书
一种污水处理电机性能检测用多方向调节的支架组件
技术领域
本实用新型涉及污水处理相关领域，具体是一种污水处理电机性能检测用多方向调节的支架组件。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
污水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为QW型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅。给城市生活和环保带来严重的影响。因此，抗堵性和可靠性是污水泵优劣的重要因素。
污水泵中的主要构成部件是电机，电机在电路中是用字母M(旧标准用D)表示，它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源，发电机在电路中用字母G表示，它的主要作用是利用电能转化为机械能。
科学技术的发展对电机性能和质量指标提出了越来越高的要求，电机测试技术的发展与电机工业的发展是密切相关的;电机试验是对电机装配质量及技术性能综合评价的重要环节，是电机制造和生产的重要工序。
电机测试的时候离不开检测支架，通过检测支架将电机支撑起来，但是小现有的检测支架在使用的时候非常不方便，因为其比较笨重，需要徒手进行调剂，偶尔配合扳手使用，但是这种调节方式非常费时费力，而且在调节之后其结构比较不稳定，在使用的过程中容易出现松动的现象，因此需要对其进行改进。
实用新型内容
本实用新型的目的在于提供一种污水处理电机性能检测用多方向调节的支架组件，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理电机性能检测用多方向调节的支架组件，包括组件本体，所述组件本体设置基板，所述基板的上方设置前支架和后支架，所述前支架和后支架与基板之间滑动连接，所述基板上设置内滑道和外滑道，所述内滑道或外滑道的内部设置丝杆A，所述丝杆A与内滑道或外滑道的内壁之间转动连接，所述前支架和后支架的底部设置连接板，所述连接板与前支架或后支架的底部通过焊接的方式固定连接，所述连接板上设置套筒，所述套筒与连接板之间是通过焊接的方式固定连接，所述套筒套接在丝杆A上，所述套筒与丝杆A之间通过丝杆式连接，所述丝杆A的左端部设置摇轮A，所述摇轮A与丝杆A之间通过固定螺钉的作用固定连接，所述前支架或后支架的端部设置摇轮B，所述摇轮B的底部设置丝杆B，所述丝杆B与摇轮B之间通过固定螺钉的作用固定连接，所述丝杆B与前支架或后支架之间通过丝杆式连接，所述前支架或后支架的上方设置压架，所述压架架设在前支架或后支架上，所述压架的端部设置固定板，所述固定板与压架之间通过焊接的方式固定连接，所述固定板上设置丝杆C，所述丝杆C与固定板之间通过丝杆式连接，所述丝杆C的端部设置摇轮C，所述摇轮C与丝杆C之间通过固定螺钉的作用固定连接，所述前支架或后支架的上端面设置放置凹槽，所述压架的内侧面对应放置凹槽的位置设置容纳槽。
作为本实用新型进一步的方案：所述内滑道和外滑道都设置两条。
作为本实用新型再进一步的方案：所述基板的两侧面设置侧面挡板，所述侧面挡板与基板之间通过固定螺钉的作用固定连接。
作为本实用新型再进一步的方案：所述基板的右端部设置前面挡板，所述前面挡板与基板之间通过固定螺钉的作用固定连接。
作为本实用新型再进一步的方案：所述放置凹槽呈凹字形结构，所述容纳槽呈凹字形结构。
作为本实用新型再进一步的方案：所述容纳槽的内壁上设置橡胶垫，所述橡胶垫在容纳槽的内壁均匀分布，所述橡胶垫与容纳槽的内壁之间通过胶水的作用固定粘贴连接。
作为本实用新型再进一步的方案：所述压架的两端设置限位孔，所述前支架或后支架上对应限位孔的位置设置限位杆，所述限位杆插接在限位孔的内部。
作为本实用新型再进一步的方案：所述限位杆的顶部设置螺纹，所述限位杆上设置紧固螺母，所述紧固螺母设置在压架的外端面。
作为本实用新型再进一步的方案：所述前支架或后支架的另一端设置定位孔，所述定位孔的内部设置定位销，所述定位销插接在定位孔的内部。
作为本实用新型再进一步的方案：所述定位销的底部设置成尖状。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，通过横向位置和纵向位置两个方向对前支架和后支架进行调节之后进行安装电机，使得电机安装之后非常稳定，避免电机在检测的时候晃动，组件本体在调节的时候整体的都是通过丝杆滑块的方式进行调节，其具有自锁功能，避免出现松动，而且组件本体相对于现有的手动的方式调节更加快捷，使用方便，实用性强。
