申请日1996.05.08
公开(公告)日1997.10.15
IPC分类号E02F3/88; E02F7/00
摘要
一种污泥集中扫流装置,可将大面积的污泥集中于定点再以抽泥设施抽除。包含一集泥管,集泥管顶端设污泥泵,集泥管两侧与导泥管相通,导泥管内设有螺旋叶轮,螺旋叶轮与马达相连接。藉此螺旋叶轮转动的轴向推挤力将污泥推向污泥泵的吸入侧,令螺旋叶轮沿与其轴心线正交的方向移动,得以将大面积污泥集中后以泵抽除。
権利要求書
1、一种污泥集中扫流装置,其特征在于:其包括:
一集泥管(2),是一中空容器,其轴向底侧开设 底孔(13),底孔(13)上缘以逆止片(14)覆 盖,集泥管(2)轴向顶端与污泥泵(1)配合,径向 两侧则与导泥管(3)相通;
一导泥管(3),是一中空管,沿轴向管壁开设汲 泥口(8),此导泥管(3)的轴心线垂直集泥管(2) 的轴心线,导泥管(3)成对配置于集泥管(2)的径 向两侧,且此两导泥管(3)彼此位于同一轴心线上;
一螺旋叶轮(4),同轴装设于导泥管(3)内;
一传动马达(5),与螺旋叶轮(4)同轴装设, 定位于导泥管(3)的轴向两侧;
一污泥泵(1),装设于集泥管(2)的轴向顶端, 污泥泵(1)的吐出端将集泥管(2)上缘封闭,集泥 管(2)内的污泥(16)沿其出流管(6)排出。
2、如权利要求1所述的污泥集中扫流装置,其特 征在于:导泥管(3)上的汲泥口(8)的开口面对污 泥集中扫流装置的移动方向装设。
3、如权利要求1所述的污泥集中扫流装置,其特 征在于:集泥管(2)两侧的导泥管(3)内装设一对 螺旋叶片扭向相反且叶片间距相同的正、逆螺旋叶轮( 20)、(21),该正、逆螺旋叶轮(20)、(2 1)的螺旋叶片彼此互相交错嵌合,转速相同转向相反。
4、如权利要求1所述的污泥集中扫流装置,其特 征在于:沉淀泥(23)正中央设一集泥沟(25), 以集泥沟(25)为中央,螺旋叶轮(4)同心贯穿导 泥管(3),导泥管(3)均配于集泥管(2)的径向 两侧,集泥管(2)两侧的螺旋叶轮(4)同轴且叶片 扭转方向相反,导泥管(3)上设一刮泥板(24), 此刮泥板(24)往下伸入集泥沟(25)内。
5、如权利要求1所述的污泥集中扫流装置,其特 征在于:出泥管(6)上设有连接多段出泥管(6)的 结合头(61),且出泥管(6)上各绑设有浮筒体( 62)。
说明书
污泥集中扫流装置
本实用新型涉及一种污泥集中扫流装置,是一种将 大面积水域沉积污泥集中于定点,再以抽泥设施抽除的 装置。
随着经济的发展导致土地超量开发,亦因水土保持 不完善,台湾目前的河川、水库等水力设施普遍有积泥 现象,此举使水资源趋于匮乏连带使水道设施的排洪功 能降低,直接影响人民生命财产安全,为此必需从根本 上做好水土保持工作避免水力设施遭受进一步侵害,而 对于已遭受侵害的水力设施则需予以疏浚整治。水道、 水库、河川等水力设施的积泥均为大面积或条状分布, 传统疏浚方式主要以挖土机或抓斗式挖斗开挖,水深太 浅无法以船泊装设开挖机具时,其于开挖进行之前一般 均需于水道上架设开挖机具的走道,如此将使得开挖工 程较为繁复且费用较高,而且挖土机等开挖机具一般并 非连续式操作,于挖土机每一挖土行程中就有一半时间 是用于回复定位因此其单位时间开挖效率不高,且其开 挖设施占用空间较大不甚理想,若以污泥泵抽除底泥, 则因沉泥的流动性有限,使污泥泵仅能抽除其四周的沉 泥,如果沉泥的浓度太高则将有沉泥抽不起来的现象, 且污泥泵要抽除大面积的沉泥则需时常移动变换位置, 使得操作繁索,且底泥不能确切的抽除仍会残留相当数 量的沉泥。
本实用新型的目的在于提供一种污泥集中扫流装置, 藉本装置的移动将其行经路径的积泥完全抽除,以有效 提高大面积底泥的抽除效果。
本实用新型的技术方案是:
一种污泥集中扫流装置,其特征在于:其包括:
一集泥管,是一中空容器,其轴向底侧开设底孔, 底孔上缘以逆止片覆盖,集泥管轴向顶端与污泥泵配合, 径向两侧则与导泥管相通;
一导泥管,是一中空管,沿轴向管壁开设汲泥口, 此导泥管的轴心线垂直集泥管的轴心线,导泥管成对配 置于集泥管的径向两侧,且此两导泥管彼此位于同一轴 心线上;
一螺旋叶轮,同轴装设于导泥管内;
一传动马达,与螺旋叶轮同轴装设,定位于导泥管 的轴向两侧;
一污泥泵,装设于集泥管的轴向顶端,污泥泵的吐 出端将集泥管上缘封闭,集泥管内的污泥沿其出流管排 出。
所述的污泥集中扫流装置,其特征在于:导泥管上 的汲泥口的开口面对污泥集中扫流装置的移动方向装设。
所述的污泥集中扫流装置,其特征在于:集泥管两 侧的导泥管内装设一对螺旋叶片扭向相反且叶片间距相 同的正、逆螺旋叶轮,该正、逆螺旋叶轮的螺旋叶片彼 此互相交错嵌合,转速相同转向相反。
所述的污泥集中扫流装置,其特征在于:沉淀泥正 中央设一集泥沟,以集泥沟为中央,螺旋叶轮同心贯穿 导泥管,导泥管均配于集泥管的径向两侧,集泥管两侧 的螺旋叶轮同轴且叶片扭转方向相反,导泥管上设一刮 泥板,此刮泥板住下伸入集泥沟内。
所述的污泥集中扫流装置,其特征在于:出泥管上 设有连接多段出泥管的结合头,且出泥管上各绑设有浮 筒体。
本实用新型的效果是:

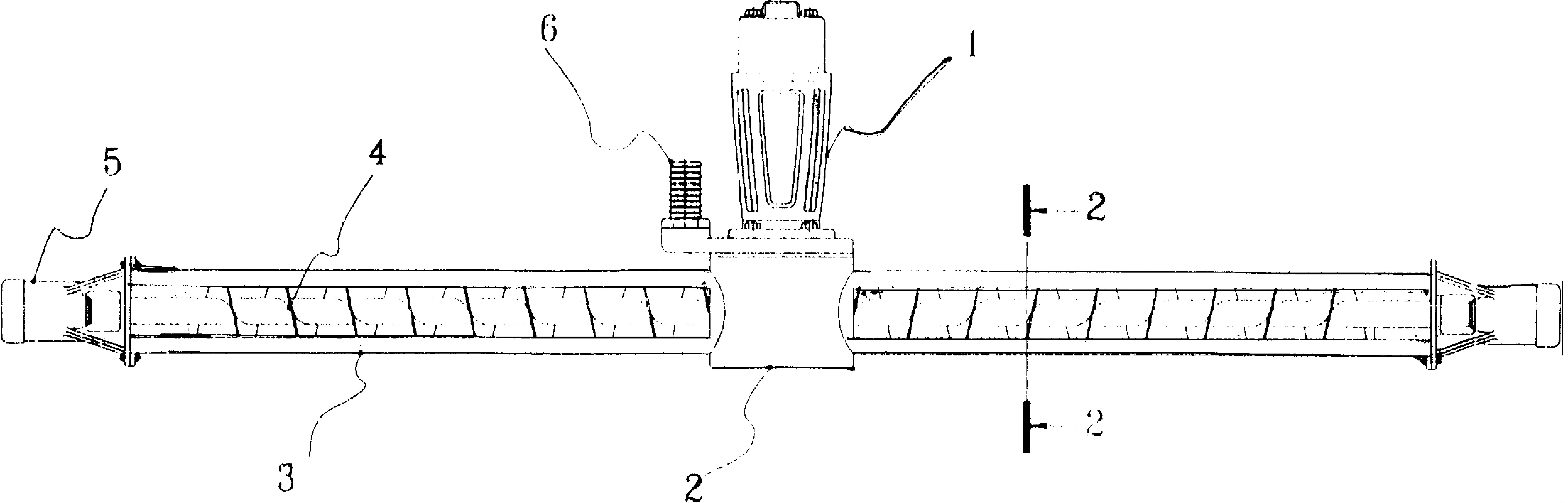

当其进行抽泥作业时,污泥扫流集中装置沿与螺旋 叶轮4轴向正交的方向移动,此时汲泥口8面向污泥扫 流集中装置的移动方向,使污泥16流入导泥管3藉着 螺旋叶轮4转动产生的轴向推挤力量将污泥16挤入集 泥管2,再以抽泥设施连续抽离,如此螺旋叶轮4移动 扫过路径的污泥16均被集中于集泥管2再抽离,使螺 旋叶轮4扫过区域的污泥16完全被清除,得以最简单 的动作将大面积沉积污泥16有效清除。
