申请日1996.05.06
公开(公告)日1997.10.29
IPC分类号B30B9/14
摘要
一种污水浮渣过滤挤干机主要由筛筒、刮板、集渣斗、电动机、减速器和螺旋输送器组成，能同时完成对污水的浮渣进行分离、打捞、挤干和压缩任务，具有结构简单合理，一机多用和安装使用方便等优点，且因无高速运动部件，可以长期工作而不易损坏，是一种理想的污水处理装置，适合在污水处理中广泛使用。
権利要求書
1.一种污水浮渣过滤挤干机包括筛筒、刮板、集渣斗、电动机 和减速器，其特征在于筛筒与减速器之间装有螺旋输送杆和螺旋输送 管组成的螺旋输送器。
2.如权利要求1所述的污水浮渣过滤挤干机，其特征在于螺旋 输送器中的螺旋输送杆为变距变径式结构，即下部的芯轴直径细而输 送片的片距大、上部的芯轴直径粗而输送片的片距小。
3.如权利要求1或2所述的污水浮渣过滤挤干机，其特征在于 筛筒上方装有喷淋管。
说明书
污水浮渣过滤挤干机
本实用新型涉及一种将液体中的浮渣进行过滤并压缩挤干的机器， 属于污水处理领域中的泥渣处理装置。
对于城市污水、工业废水、江河流动污水、化工系统中物料分离 和浆液稠化废水及造纸等行业排出的水体中，有各种各样的悬浮物或 浆液残渣，去除这些浮渣，对于将这些水体再进一步处理而达到国家 规定排放标准的要求是很重要的，目前基本采取用带有栅条的定格栅 或带有筛网的转动筛筒拦挡水中的残渣或漂浮物，再将拦挡的浮渣打 捞上岸，为了便于再生利用或焚烧和运输等，还需将打捞上岸的浮渣 用固液分离机或压榨机等进行脱水和压缩体积，目前所用设备由于功 能单一，需要几种设备配合使用才能完成上述任务，具有结构复杂和 使用不便等缺点。
本实用新型的目的是为了克服上述现有技术中的不足之处，设计 一种结构简单，使用方便，能同时完成分离、打捞、挤干和压缩的污 水浮渣过滤挤干机。

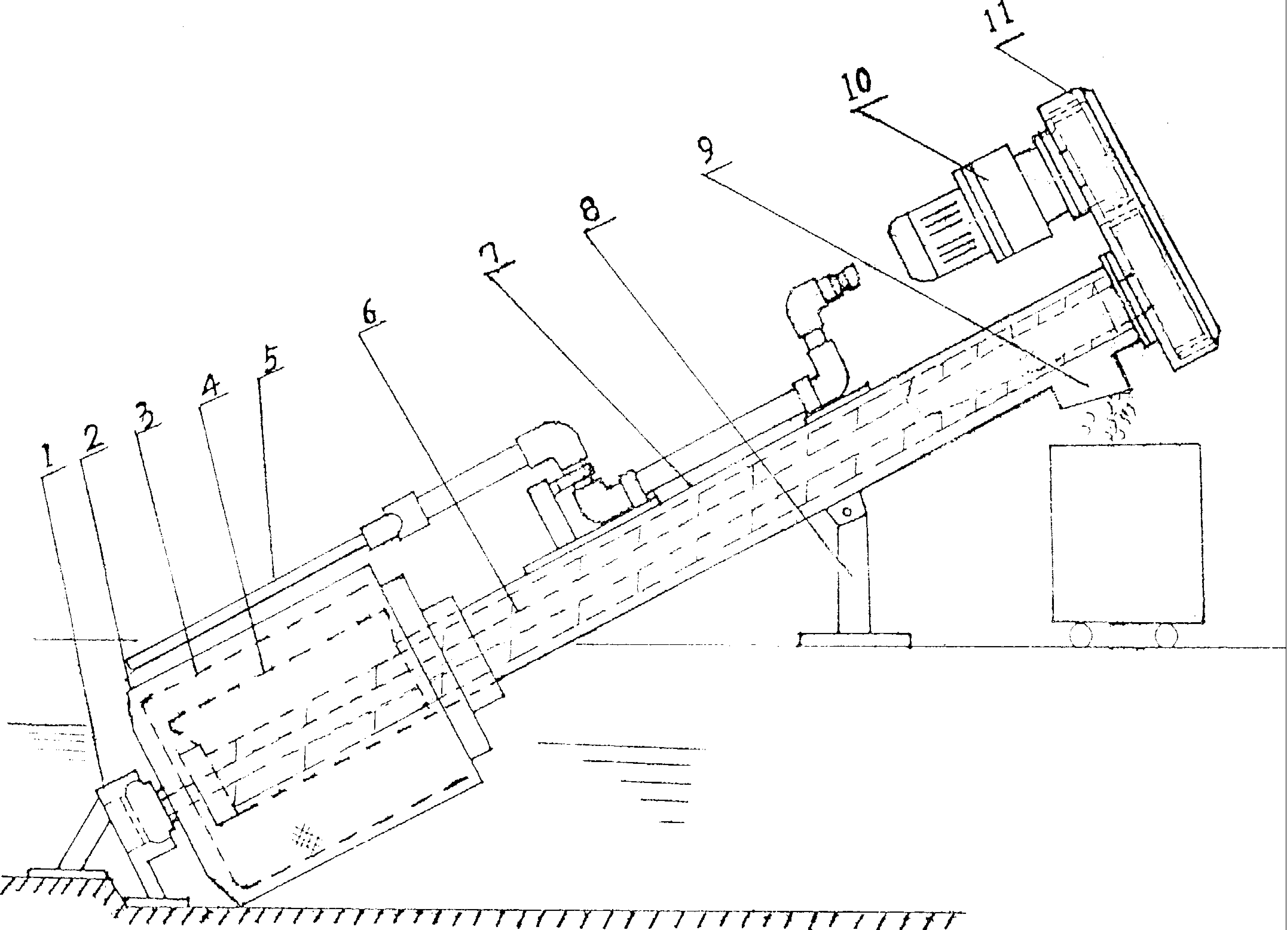

本实用新型的技术措施是用一台电机经减速后带动螺旋输送器中 的螺旋输送杆旋转，螺旋输送杆下端带动刮板将拦挡在筛筒内的浮渣 刮到螺旋输送器中经挤压输送即可，该污水浮渣过滤挤干机主要由筛 筒、刮板、集渣斗、电动机、减速器和螺旋输送器组成，其中，螺旋 输送器由螺旋输送杆和螺旋输送管组成。其联接关系是：螺旋输送杆 套在螺旋输送管中，螺旋输送杆上端的转轴与减速器的低速齿轮联接， 减速器的高速齿轮与电动机联接，螺旋输送管的上端与减速器外壳固 定联接，螺旋输送管上部的下侧开有一个出渣口，螺旋输送管的下端 套在螺旋输送杆下端的转轴上，螺旋输送管下部的上侧开有一个糟口 与集渣斗联通，筛筒套在集渣斗的外围并与螺旋输送管固定联接，刮 板经转动柄与螺旋输送杆下端的转轴固定连接，螺旋输送杆转轴下端 装有轴承支撑座，螺旋输送管中部外壳上装有支撑架。
