公开(公告)日1996.11.06
IPC分类号C02F1/00
摘要
本实用新型属于一种水处理装置。它为解决现有的水处理工艺系统的管道设计、安装和检修不方便及管道布置杂乱的问题，提供了集水处理设备、本体管道、工艺管道和连接管道及框架为一体，框架设在水处理设备的下部，工艺管道和连接管道安装在框架上，在框架上设有连接外围管道的接口的水处理装置。本实用新型工艺设计简单、安装速度快、管道紧凑合理、操作、检修和维护方便，可节省材料，降低能耗，为集约和规范化设计及制造创造了条件。
権利要求書
1、一种连体快装水处理装置，其包括有水处理设备、本体管道、 工艺管道和连接管道，其特征是在水处理设备的下部设有框架，工艺管 道和连接管道安装在框架上，并在框架上设有连接外围管道的接口。
2、根据权利要求1所述的水处理装置，其特征是框架包容水处理 设备的下部。
3、根据权利要求1或2所述的水处理装置，其特征是框架为L型，在 L型框架的底边布置工艺管道，在L型框架的侧边布置连接管道。
4、根据权利要求3所述的水处理装置，其特征是在L型框架上设置 盖板，构成操作平台。
说明书
连体快装水处理装置
本实用新型属于一种水处理装置。
现有的水处理装置，如过滤、离子交换及其它附属设备等，其系统 工艺安装设计包括水处理设备进出口的工艺管道安装设计及在建筑物 上生根的与其它水处理设备连接的管道设计。由于管路的工艺设计和 建筑设计在精度要求上存在很大差异，因此，给施工和安装带来很多麻 烦。由于目前水处理系统的工艺管道安装设计多采用高位布置，因而 免不了要设置大量的水平和垂直管道，造成管道纵横交错，较为紊乱， 维修、维护和操作极为不便，同时也造成了材料的浪费和能耗增加。
本实用新型的目的在于解决上述问题，提供一种设计简单、安装 速度快、操作和维修方便、管道布置紧凑的连体快装水处理装置。

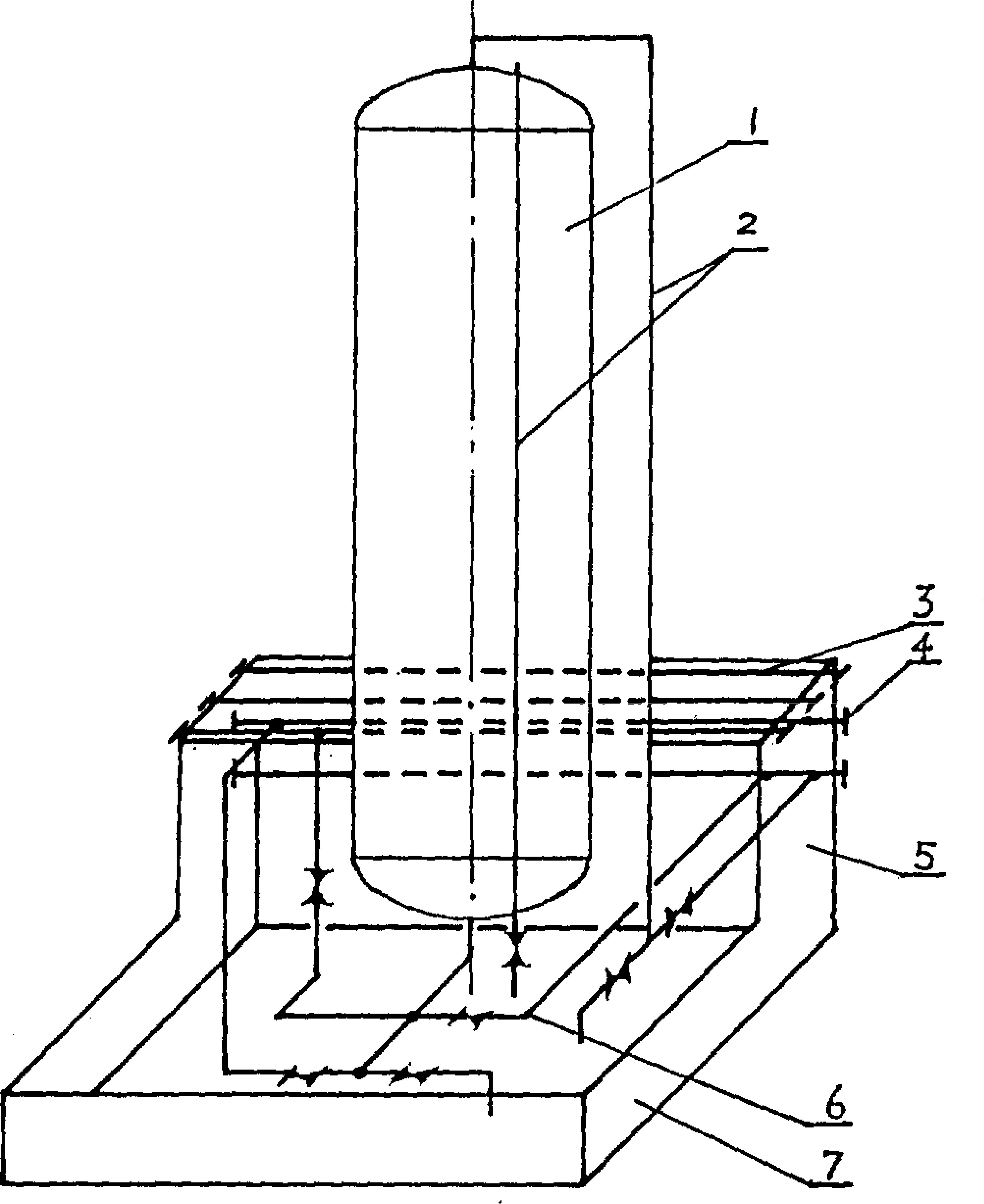

本实用新型包括有水处理设备、本体管道、工艺管道和连接管道， 在水处理设备的下部设有框架，工艺管道和连接管道安装在框架上， 并在框架上设有连接外围管道的接口。
本实用新型工艺设计简单、安装速度快、管道布置合理紧凑、操 作、检修和维护方便，可节省材料，降低能耗，并为集约化、规范化设 计和制造创造了条件。
