申请日1995.09.11
公开(公告)日1996.12.25
IPC分类号E03C1/122; E03D1/01
摘要

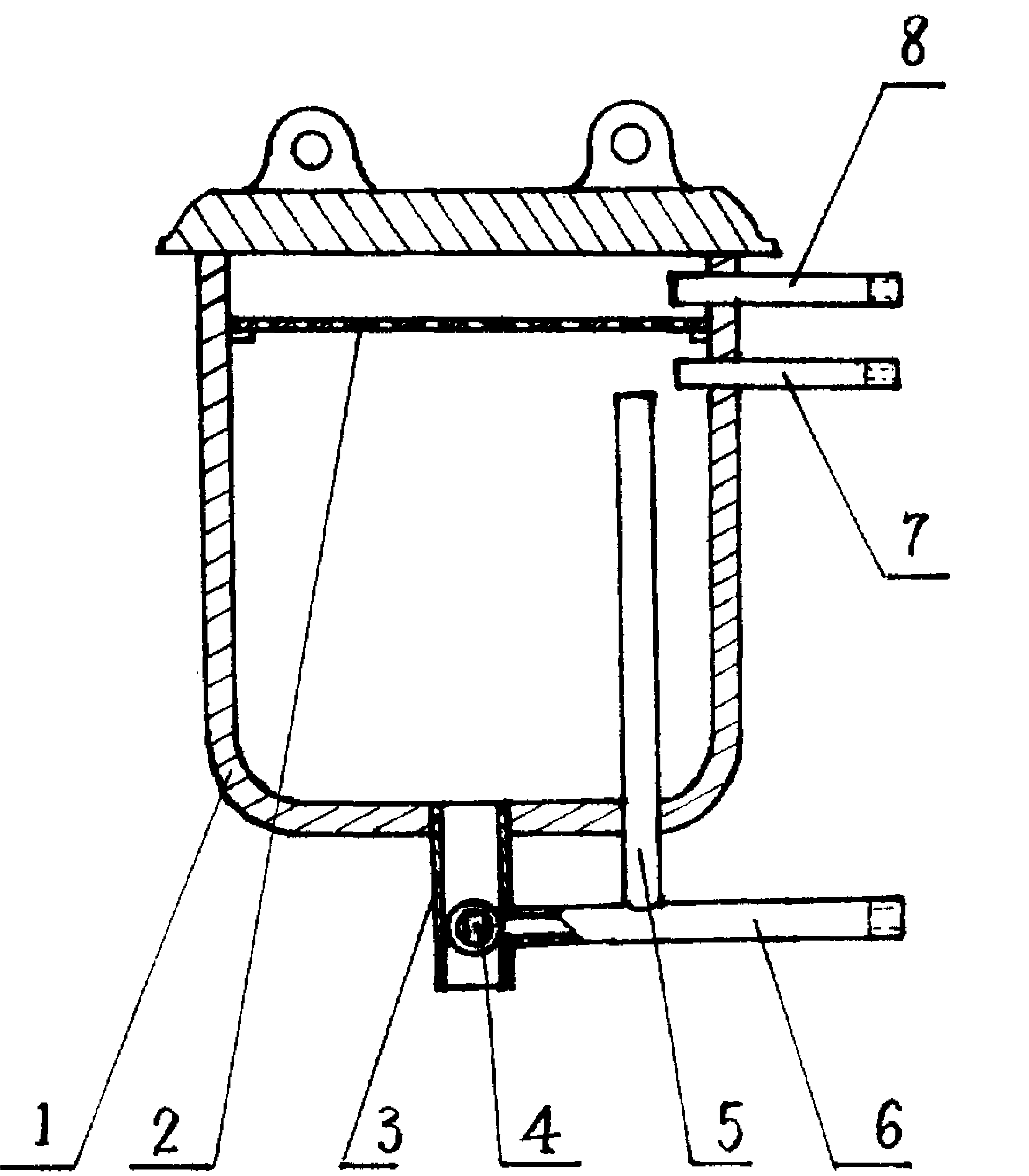

本实用新型是一种废水回收器，由蓄水箱1、过滤网2、泄水管3、泄水阀4、溢流管5、下排管6，备用水管7、进水管8所构成。进水管8可与洗浴装置的排水管相接，蓄水箱可装在便池之上，从而利用洗浴废水冲洗便池，达到节水卫生之目的。
権利要求書
1、一种废水回收器，也有一个可安装于便池上方的蓄水 箱(1)，在蓄水箱(1)下方也设有可向便池泄水的泄水阀(4)， 其特征在于：在蓄水箱的上部，有一个与洗浴装置的排水管 (14)相通的进水管(8)。
2、根据权利要求1所述的废水回收器，其特征在于：在 所说的蓄水箱(1)里面的上部，设有一个过滤网(2)。
说明书
废水回收器
本实用新型涉及一种生活设施，即一种可利用生活废水的 废水回收器。
目前，在居室里多设有卫生间、卫生间内一般都有洗浴装 置和便池。冲洗便池需用大量的水，而洗浴废水却都白白地排 掉了，在城市用水日趋紧张的情况下，这种供水设施急待改 进。
本实用新型的目的是研制一种能利用洗浴废水冲洗便池的 节水设施。
上述目的是由以下技术方案实现的：这种废水回收器也有 一个蓄水箱，置于便池上方，在蓄水箱的下方也设有可以向便 池泄水的泄水阀，所不同的是这种蓄水箱上部有一个与洗浴装 置的排水口相通的进水管。
在蓄水箱里面的上部，可设有一个过滤网。
所说的蓄水箱的进水管可与上层居室的洗浴装置泄水口相 接。
在所说的蓄水箱内设有溢流管，溢流管可与下层卫生间的 废水回收器的蓄水箱相通。
采用上述方案制成的废水回收器，就可以用洗浴废水来冲 洗便池，从而达到了节水的目的。
下面结合附图介绍一种实施例。
