申请日1995.08.02
公开(公告)日1996.11.06
IPC分类号E03D1/14
摘要
一种用于家庭卫生间的污水箱自控下水装置;是由污水箱、浮球组成，其特征是在箱体内部有一只U字形主水管，通过虹吸原理用限位管和手柄拉绳来控制水箱内的水位高低，克服了传统水箱排水时不能控制水箱内水量的缺陷，另外由于本实用新型主水管采用弹性软管浸没与抬起方式完成水箱的进水与排水，因此，不会因长期使用而发生水箱渗漏现象，使用本实用新型可根据需水量来调节水箱储水，因此，可大大节约用水量，本实用新型可用于家庭或公共设施中的卫生间。
権利要求書
1、一种用于家庭卫生间的污水箱自控下水装置，是由污水 箱17、浮球18、下水管1组成;其特征在于所述的污水箱内有一 只“U”字形主管4，它是用密封垫圈螺丝被固定在水箱底面上的， 该管顶部位置有一主管控制杆9，其一端压在主管4上面，另一端 通过控制弹簧15固定在旋转定位盘16上面，在主管4的进水口一 端有一个用塑料材质做成的三通阀门5，其中一端接入一个限位 管6、限位管的首部有一个配重限位管口7，该管上面系有一根限 位拉绳12，捆绑在限位控制杆10的一端上面，在主控制杆9与限 位控制杆10的顶端第有手柄拉绳14。
2、根据权利要求1所述的污水箱自控下水装置;其特征在于 手柄拉绳14上面的手柄倾角为50-60度角，最佳角度60度。
3、根据权利要求1所述的污水箱自控下水装置;其特征在于 “U”字形主管4的材质是用聚四氟乙烯软管制做而成的。
说明书
污水箱自控下水装置
在实用新型属于日用生活用品;特别涉及一种用于家庭卫生 间污水箱的自控下水装置。
众所周知日用生活之中的卫生间抽水马桶多数采用浮球直排 式下水，使用时只需拨动连杆机构，水箱中的水就会从出水口流 出，然后水箱浮球又将进水孔打开，净水又自动进入污水箱供下 次使用，这种类型污水箱能给用户带来方便，但存在两方面缺陷， 一是水箱中的水量用一次就全部排完，二是水箱长期排放净水使 排水孔密封不严，漏水造成不必要的浪费。
本实用新型的目的是为了克服上述缺点而提供的一种能按需 要量放水，且密封性能较好的污水箱自控下水装置。
本实用新型是这样实现的。
下面就其实现方式叙述如下：

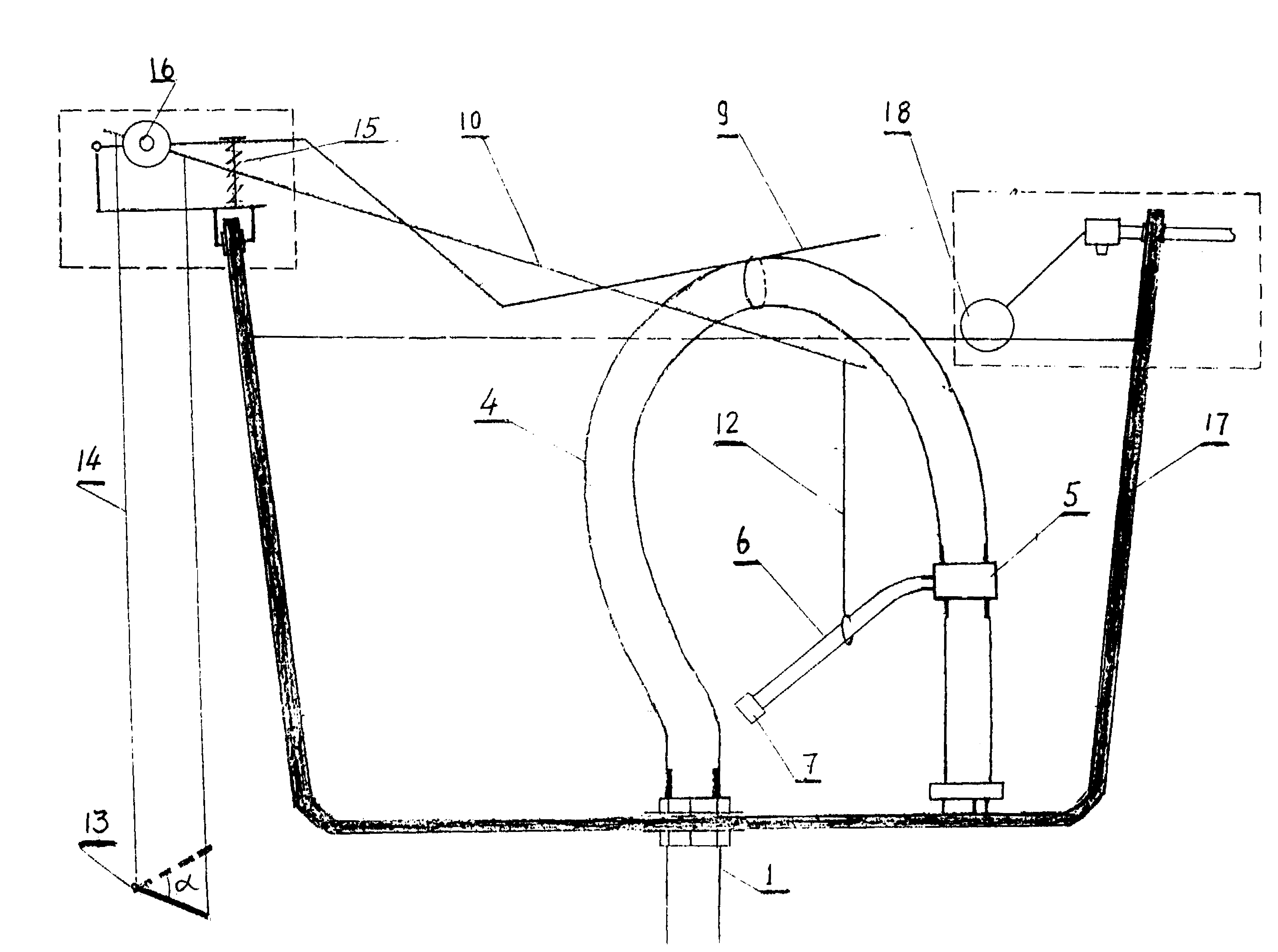

它是由污水箱17、浮球18、主管4、限位管6、配重限位管口 7、主管控制杆9、限位控制杆10、手柄拉绳14、旋转定位盘16等 部件组成。本实用新型是在卫生间原抽水马桶污水箱的基础上对 出水系统的一种改进，它是在污水箱里边设置一只“U”字型主 管4、管口一端为出水口，另一端为进水口，水管中水量可通过 调节U字型弯管的进水口的高、低来实现，当水箱内需要大水量 时，则将进水口抬高，反之则低，这是因为U字型主管材质为具 有一定弹性的聚四氟乙烯软管制做所以调节非常方便，在使用水 箱时，只需将手柄13下拉，此时主管控制杆9下压并把主管4高出 水面的部位浸没水中，使水很快从主管4内流出，当放开手柄 后主水管被浸没的部位重新露出水面，但此时主管4内的水位已 低于水箱水位而产生虹吸现象，水便停止从主管4流出。
另外本实用新型还采取了用限位管6来调节放水量(如图)， 当水位降到限位管口以下时，空气进入主管4内，虹吸现象不再 继续产生，管口以下的水便流不出来。
本实用新型由于对污水箱的出水系统了进行了改进，将传统的 直排式放水改为借助虹吸原理吸水、排水，并可通过限位管直接 调节水量多少，因此，可大大节约用水量另外由于本实用新型的 主管具有一定弹性可自动抬起完成“开”与“关”动作使用时只 需调节限位管口和主管的吸出高度就可控制出水量，如频烦使用 水箱也不会出现泄漏现象。
