申请日2018.08.02
公开(公告)日2018.12.18
IPC分类号C02F7/00
摘要
本发明公开了一种便于增加工作效率且具备发电功能的生活污水用曝气机，包括潜水泵、进气管、马达、发电机和拉动柄，所述潜水泵下端固定连接有射流器，所述马达内置安装在固定架外侧下端，所述进气管下端连接有导流管，所述射流器下端表面固定连接有进水管，所述发电机安装在射流器下端，所述进气管上端安装有调节板，所述消音器固定安装在进气管上端，所述搅动轮内部安装有刷片，所述拉动柄设置在调节板上端表面。该便于增加工作效率且具备发电功能的生活污水用曝气机，使污水中的空气快速分离，提高了该曝气机的发泡效率，且高速流过的污水带动涡轮转动，使发电机进行发电，增加了该曝气机的工作效率。
权利要求书

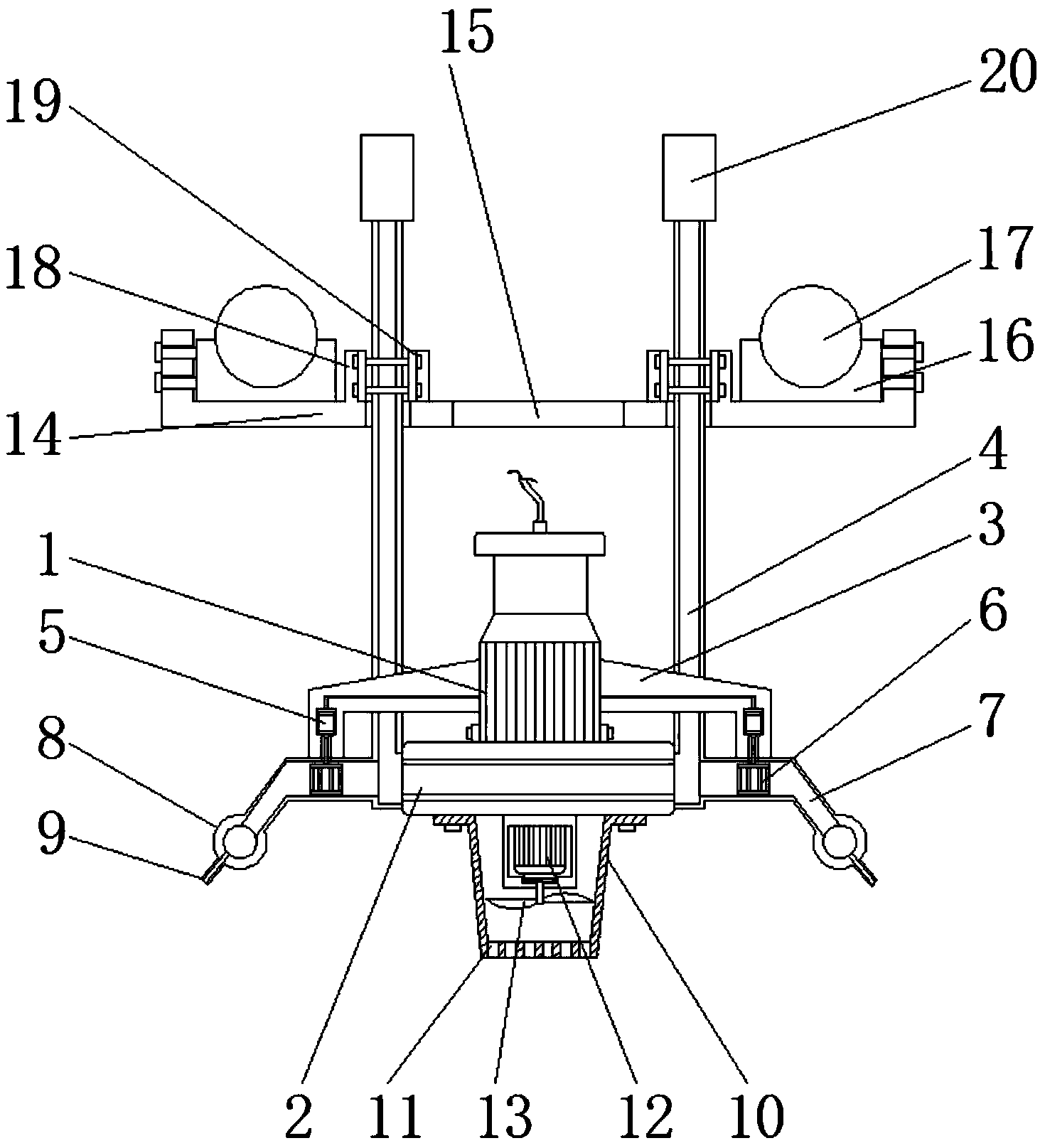

1.一种便于增加工作效率且具备发电功能的生活污水用曝气机，包括潜水泵(1)、进气管(4)、马达(5)、发电机(12)和拉动柄(22)，其特征在于：所述潜水泵(1)下端固定连接有射流器(2)，且潜水泵(1)外侧表面设置有4个固定架(3)，所述进气管(4)设置在射流器(2)外侧，且进气管(4)下端和射流器(2)连通，所述马达(5)内置安装在固定架(3)外侧下端，且马达(5)下端与搅动轮(6)上端相互连接，所述进气管(4)下端连接有导流管(7)，且导流管(7)外侧和散流管(8)相互连接，所述散流管(8)下端设置有喷嘴(9)，所述射流器(2)下端表面固定连接有进水管(10)，且进水管(10)下端表面开设有进水口(11)，所述发电机(12)安装在射流器(2)下端，且发电机(12)下端和涡轮(13)的上端相互连接，所述进气管(4)上端安装有调节板(14)，且调节板(14)上下端面被进气管(4)所贯穿，并且调节板(14)中间开设有透水孔(15)，所述调节板(14)外侧固定连接有浮体架(16)，且浮体架(16)内部安装有浮体(17)，所述调节板(14)上表面设置有定连接扣(18)，且定连接扣(18)内侧安装有动连接扣(19)，所述消音器(20)固定安装在进气管(4)上端，所述搅动轮(6)内部安装有刷片(21)，所述拉动柄(22)设置在调节板(14)上端表面。
2.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述固定架(3)关于潜水泵(1)中心对称布置4个，且固定架(3)纵截面为三角形结构，并且固定架(3)下端和导流管(7)上端相互固定连接。
3.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述马达(5)关于潜水泵(1)中心对称布置有4个，且马达(5)相互并联接入发电机(12)。
4.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述搅动轮(6)的纵向高度和其旋转直径均小于导流管(7)直径，且搅动轮(6)中心轴线和导流管(7)中心轴线相互垂直，并且搅动轮(6)内部的刷片(21)为梳状结构。
5.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述散流管(8)为整体为圆形结构。
6.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述喷嘴(9)关于散流管(8)中心对称布置有20个，其喷嘴(9)的直径小于导流管(7)的直径，并且喷嘴(9)向下倾斜45°布置。
7.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述进水管(10)为圆台状结构，且进水管(10)下端表面均匀开设有圆形结构的进水口(11)。
8.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述调节板(14)和进气管(4)构成滑动结构，且调节板(14)和浮体架(16)构成拆卸安装结构。
9.根据权利要求1所述的一种便于增加工作效率且具备发电功能的生活污水用曝气机，其特征在于：所述动连接扣(19)和定连接扣(18)构成拆卸安装在结构，且定连接扣(18)和调节板(14)上端为一体化结构。
说明书
一种便于增加工作效率且具备发电功能的生活污水用曝气机
技术领域
本发明涉及生活污水处理技术领域，具体为一种便于增加工作效率且具备发电功能的生活污水用曝气机。
背景技术
随着环境问题日渐突出，对污水处理的问题逐渐得到人们的重视，生活污水作为水质污染的主要问题之一，更加贴近人们的生活，且影响人们的生活质量，使曝气机在生活污水处理方面的应用越来越多。
曝气机是将污水和溶解于水中的空气进行物理分离，且使污水中的空气以气泡方式排出水面，在此过程中，污水中充满细小气泡，并且在混凝剂和絮凝剂的共同作用下，悬浮物发生物理絮凝和化学絮凝，从而形成大的悬浮物絮团，在气泡群的浮升作用下絮团浮上液面形成浮渣，利用刮渣机从水中分离，完成对污水的净化处理，但是，传统的曝气机在沉入污水中时，发生晃动，且不平稳，并且本身不具备高压水流发电设备，使高压水流能量损失，同时，传统曝气机发泡效率低，导致污水净化不充分。
发明内容
本发明的目的在于提供一种便于增加工作效率且具备发电功能的生活污水用曝气机，以解决上述背景技术中提出的传统的曝气机在沉入污水中时，发生晃动，且不平稳，并且本身不具备高压水流发电设备，使高压水流能量损失，同时，传统曝气机发泡效率低，导致污水净化不充分的问题。
为实现上述目的，本发明提供如下技术方案：一种便于增加工作效率且具备发电功能的生活污水用曝气机，包括潜水泵、进气管、马达、发电机和拉动柄，所述潜水泵下端固定连接有射流器，且潜水泵外侧表面设置有4个固定架，所述进气管设置在射流器外侧，且进气管下端和射流器连通，所述马达内置安装在固定架外侧下端，且马达下端与搅动轮上端相互连接，所述进气管下端连接有导流管，且导流管外侧和散流管相互连接，所述散流管下端设置有喷嘴，所述射流器下端表面固定连接有进水管，且进水管下端表面开设有进水口，所述发电机安装在射流器下端，且发电机下端和涡轮的上端相互连接，所述进气管上端安装有调节板，且调节板上下端面被进气管所贯穿，并且调节板中间开设有透水孔，所述调节板外侧固定连接有浮体架，且浮体架内部安装有浮体，所述调节板上表面设置有定连接扣，且定连接扣内侧安装有动连接扣，所述消音器固定安装在进气管上端，所述搅动轮内部安装有刷片，所述拉动柄设置在调节板上端表面。
优选的，所述固定架关于潜水泵中心对称布置4个，且固定架纵截面为三角形结构，并且固定架下端和导流管上端相互固定连接。
优选的，所述马达关于潜水泵中心对称布置有4个，且马达相互并联接入发电机。
优选的，所述搅动轮的纵向高度和其旋转直径均小于导流管直径，且搅动轮中心轴线和导流管中心轴线相互垂直，并且搅动轮内部的刷片为梳状结构。
优选的，所述散流管为整体为圆形结构。
优选的，所述喷嘴关于散流管中心对称布置有20个，其喷嘴的直径小于导流管的直径，并且喷嘴向下倾斜45°布置。
优选的，所述进水管为圆台状结构，且进水管下端表面均匀开设有圆形结构的进水口。
优选的，所述调节板和进气管构成滑动结构，且调节板和浮体架构成拆卸安装结构。
优选的，所述动连接扣和定连接扣构成拆卸安装在结构，且定连接扣和调节板上端为一体化结构。
与现有技术相比，本发明的有益效果是：该便于增加工作效率且具备发电功能的生活污水用曝气机，
1.设有的搅动轮和刷片，在污水进入导流管内部时，马达带动搅动轮和刷片高速转动，且刷片表面梳状结构对污水进行充分搅动，使污水中的空气快速分离，并且以细小气泡的形式存在于污水中，提高了该曝气机的发泡效率;
2.设有的散流管和喷嘴，在污水从导流管进入散流管时，由于喷嘴直径小与导流管直径，使散流管内部的水压迅速上升，使得污水从喷嘴高速高压喷出，喷出的高压水流将水底的污染物激起，并且水流中的微小气泡将该污染物上浮到水面进行处理，增加了该曝气机的工作效率;
3.设有的进水管和进水口，在潜水泵对污水进行抽取时，进水口将污水中大量的大型杂物过滤掉，且进水管圆台状结构使得在进水口附近形成负压，使水流大量高速泵入进水管内部，并且高速流过的污水带动涡轮转动，使发电机进行发电，增加了该曝气机的实用性和新颖性;
4.设有的发电机，在进水管内部泵入高速水流时，水流带动涡轮快速转动，涡轮转动使发电机开始发电，且发电机产生的电流传送给4个马达，并且涡轮快速转动，进而对污水进行搅拌，使污水中的空气和污水初步分离，形成少量气泡，使得泵入的污水速度势能转化为电能进行利用，增加了该曝气机的环保性和实用性;
5.设有的调节板和透水孔，当该曝气机沉入污水中时，在调节板的浮力作用下，污水慢慢从透水孔中向上透入，使得该曝气机整体慢慢向下稳定沉入，防止该曝气机晃动，增加了该曝气机的稳定性。
