申请日2018.08.01
公开(公告)日2018.10.23
IPC分类号C02F9/02; C02F1/00; C02F1/28; C02F1/44
摘要
本发明涉及污水处理技术领域，尤其是一种基于石墨烯的污水处理设备，包括过滤罐，包括过滤罐内设有过滤机构，所述过滤罐的底部一侧连接有清水管，所述清水管上设有第四控制阀，所述过滤罐的上方通过支架固定有污水处理罐，所述污水处理罐内部滑动安装有安装框，所述安装框外部包裹有滤网，滤网内填充有活性炭过滤芯，所述安装框的底部两侧分别与两个第二液压伸缩杆的上端固定连接，所述第二液压伸缩杆的下端垂直固定在过滤罐的顶部，所述污水处理罐的底部设有与过滤罐内部连通的排水管，所述排水管上设有第三控制阀，本发明采方便对起到过滤作用的活性炭过滤芯进行更换，防止堵塞，清理方便。
权利要求书

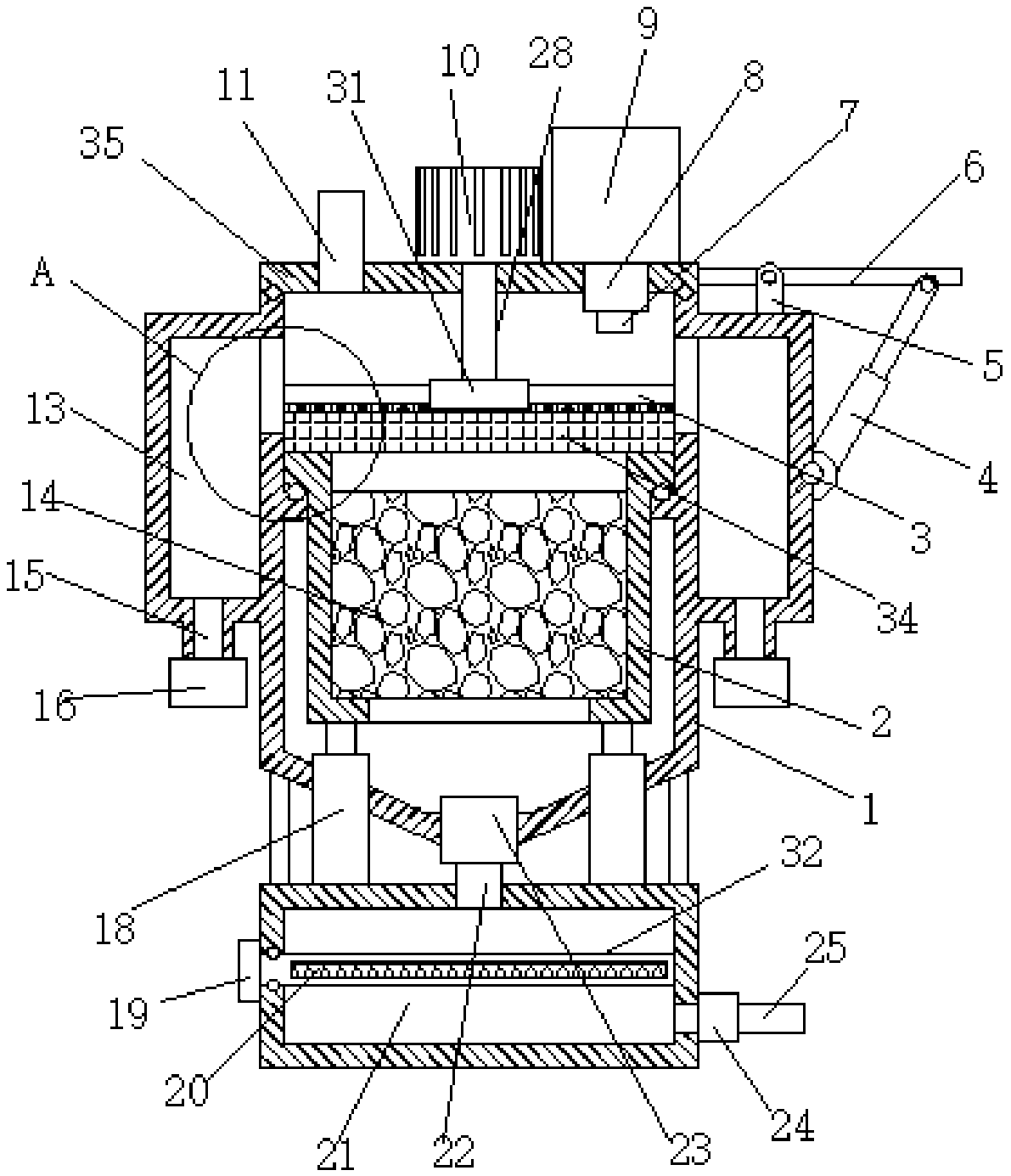

1.一种基于石墨烯的污水处理设备，包括过滤罐(21)，其特征在于：所述过滤罐(21)内设有过滤机构，所述过滤罐(21)的底部一侧连接有清水管(25)，所述清水管(25)上设有第四控制阀(24)，所述过滤罐(21)的上方通过支架固定有污水处理罐(1)，所述污水处理罐(1)内部滑动安装有安装框(2)，所述安装框(2)外部包裹有滤网，滤网内填充有活性炭过滤芯(14)，所述安装框(2)的底部两侧分别与两个第二液压伸缩杆(18)的上端固定连接，所述第二液压伸缩杆(18)的下端垂直固定在过滤罐(21)的顶部，所述污水处理罐(1)的底部设有与过滤罐(21)内部连通的排水管(22)，所述排水管(22)上设有第三控制阀(23)，所述污水处理罐(1)顶部设有转动开启机构，所述转动开启机构与顶盖(35)连接，所述顶盖(35)上安装有电机(10)和进水管(11)，所述电机(10)的输出轴与竖直且转动安装在污水处理罐(1)内的转轴(28)的一端连接，所述转轴(28)的另一端连接有安装盘(31)，所述安装盘(31)上沿周向均布有多个刷条(3)，所述安装框(2)的上部设有格栅板(34)，所述刷条(3)靠近格栅板(34)上表面设置，所述污水处理罐(1)的两侧均设有集污仓(13)，所述集污仓(13)与污水处理罐(1)之间通过连接口(27)连接，所述连接口(27)靠近格栅板(34)的边缘设置，所述集污仓(13)的底部连接有排放管(15)，所述排放管(15)的下端设有第二控制阀(16)。
2.根据权利要求1所述的一种基于石墨烯的污水处理设备，其特征在于：所述安装框(2)上部边缘设有第二挡圈(33)，所述污水处理罐(1)的内壁设有第一挡圈(17)，所述第二挡圈(33)紧靠第一挡圈(17)，所述第二挡圈(33)与第一挡圈(17)之间连接有密封圈(12)。
3.根据权利要求1所述的一种基于石墨烯的污水处理设备，其特征在于：所述过滤机构包括插装在过滤罐(21)内的过滤框(32)，所述过滤框(32)一侧穿过过滤罐(21)侧壁并与挡块(19)连接，所述过滤框(32)上设有石墨烯滤膜(20)。
4.根据权利要求1所述的一种基于石墨烯的污水处理设备，其特征在于：所述转动开启机构包括设在污水处理罐(1)顶部一侧的转动支架(5)，所述转动支架(5)上转动安装有转动杆(6)，所述转动杆(6)的一端与第一液压伸缩杆(4)的一端转动连接，所述第一液压伸缩杆(4)的另一端与污水处理罐(1)的侧壁转动连接，所述转动杆(6)的另一端与顶盖(35)固定连接。
5.根据权利要求1所述的一种基于石墨烯的污水处理设备，其特征在于：所述安装盘(31)的边缘均布有安装槽(30)，所述刷条(3)为弧形，刷条(3)的一端转动安装在安装槽(30)内，所述刷条(3)的表面设有毛刷(26)，所述毛刷(26)紧贴格栅板(34)表面，所述刷条(3)与弹簧(29)的一端连接，所述弹簧(29)的另一端与安装槽(30)内壁连接。
6.根据权利要求1所述的一种基于石墨烯的污水处理设备，其特征在于：所述顶盖(35)上安装有处理剂存放箱(9)，所述处理剂存放箱(9)通过排料管(7)与污水处理罐(1)内部连通，所述排料管(7)上设有第一控制阀(8)。
说明书
一种基于石墨烯的污水处理设备
技术领域
本发明涉及污水处理技术领域，尤其涉及一种基于石墨烯的污水处理设备。
背景技术
石墨烯(Graphene)是一种由碳原子以sp²杂化轨道组成六角型呈蜂巢晶格的二维碳纳米材料。
石墨烯具有优异的光学、电学、力学特性，在材料学、微纳加工、能源、生物医学和药物传递等方面具有重要的应用前景，被认为是一种未来革命性的材料。英国曼彻斯特大学物理学家安德烈·盖姆和康斯坦丁·诺沃肖洛夫，用微机械剥离法成功从石墨中分离出石墨烯，因此共同获得2010年诺贝尔物理学奖。
石墨烯常见的粉体生产的方法为机械剥离法、氧化还原法、SiC外延生长法，薄膜生产方法为化学气相沉积法(CVD)。2018年3月31日，中国首条全自动量产石墨烯有机太阳能光电子器件生产线在山东菏泽启动，该项目主要生产可在弱光下发电的石墨烯有机太阳能电池(下称石墨烯OPV)，破解了应用局限、对角度敏感、不易造型这三大太阳能发电难题。
石墨烯制成的滤膜在污水处理上具有良好的应用，但是在水处理过程中，存在过滤芯不方便更换的问题，且大件的污染物容易使得过滤芯阻塞。
发明内容
本发明的目的是为了解决现有技术中存在滤芯易堵塞、不方便更换的缺点，而提出的一种基于石墨烯的污水处理设备。
为了实现上述目的，本发明采用了如下技术方案：
设计一种基于石墨烯的污水处理设备，包括过滤罐，所述过滤罐内设有过滤机构，所述过滤罐的底部一侧连接有清水管，所述清水管上设有第四控制阀，所述过滤罐的上方通过支架固定有污水处理罐，所述污水处理罐内部滑动安装有安装框，所述安装框外部包裹有滤网，滤网内填充有活性炭过滤芯，所述安装框的底部两侧分别与两个第二液压伸缩杆的上端固定连接，所述第二液压伸缩杆的下端垂直固定在过滤罐的顶部，所述污水处理罐的底部设有与过滤罐内部连通的排水管，所述排水管上设有第三控制阀，所述污水处理罐顶部设有转动开启机构，所述转动开启机构与顶盖连接，所述顶盖上安装有电机和进水管，所述电机的输出轴与竖直且转动安装在污水处理罐内的转轴的一端连接，所述转轴的另一端连接有安装盘，所述安装盘上沿周向均布有多个刷条，所述安装框的上部设有格栅板，所述刷条靠近格栅板上表面设置，所述污水处理罐的两侧均设有集污仓，所述集污仓与污水处理罐之间通过连接口连接，所述连接口靠近格栅板的边缘设置，所述集污仓的底部连接有排放管，所述排放管的下端设有第二控制阀。
优选的，所述安装框上部边缘设有第二挡圈，所述污水处理罐的内壁设有第一挡圈，所述第二挡圈紧靠第一挡圈，所述第二挡圈与第一挡圈之间连接有密封圈。
优选的，所述过滤机构包括插装在过滤罐内的过滤框，所述过滤框一侧穿过过滤罐侧壁并与挡块连接，所述过滤框上设有石墨烯滤膜。
优选的，所述转动开启机构包括设在污水处理罐顶部一侧的转动支架，所述转动支架上转动安装有转动杆，所述转动杆的一端与第一液压伸缩杆的一端转动连接，所述第一液压伸缩杆的另一端与污水处理罐的侧壁转动连接，所述转动杆的另一端与顶盖固定连接。
优选的，所述安装盘的边缘均布有安装槽，所述刷条为弧形，刷条的一端转动安装在安装槽内，所述刷条的表面设有毛刷，所述毛刷紧贴格栅板表面，所述刷条与弹簧的一端连接，所述弹簧的另一端与安装槽内壁连接。
优选的，所述顶盖上安装有处理剂存放箱，所述处理剂存放箱通过排料管与污水处理罐内部连通，所述排料管上设有第一控制阀。
本发明提出的一种基于石墨烯的污水处理设备，有益效果在于：本发明采用能够升降的安装框和能够转动开启的顶盖，方便对起到过滤作用的活性炭过滤芯进行更换，另外设置了格栅板阻隔大件污染物，防止堵塞，设置了刷条对格栅板表面进行清理，设置了集污仓对污染物进行收集，清理方便。
