申请日2017.12.28
公开(公告)日2018.07.27
IPC分类号A01G24/60; C02F11/04; C02F11/00; C05G1/00
摘要
本实用新型公开了一种生活污泥厌氧反应培育有机营养土系统，属于环境处理技术领域，由污泥厌氧消化装置、温度监测调节装置、PH监测调整装置以及成品粉碎混合装置组成，包括横向设置的发酵罐体、设于发酵罐体内的第一搅拌桨、设于发酵罐体内的第二搅拌桨以及控制器、导热炉、第一水箱、第二水箱、设置在第一搅拌桨上的第一温度感应器、以及设置在发酵罐体内壁上的多个第二温度感应器、PH监测传感器、装有碱性调节剂的PH调节箱、粉碎机以及放置在地秤上的混合室，可以起到自动添加菌剂、氧化钙、加热、发酵、粉碎以及配制有机营养土的效果。
权利要求书

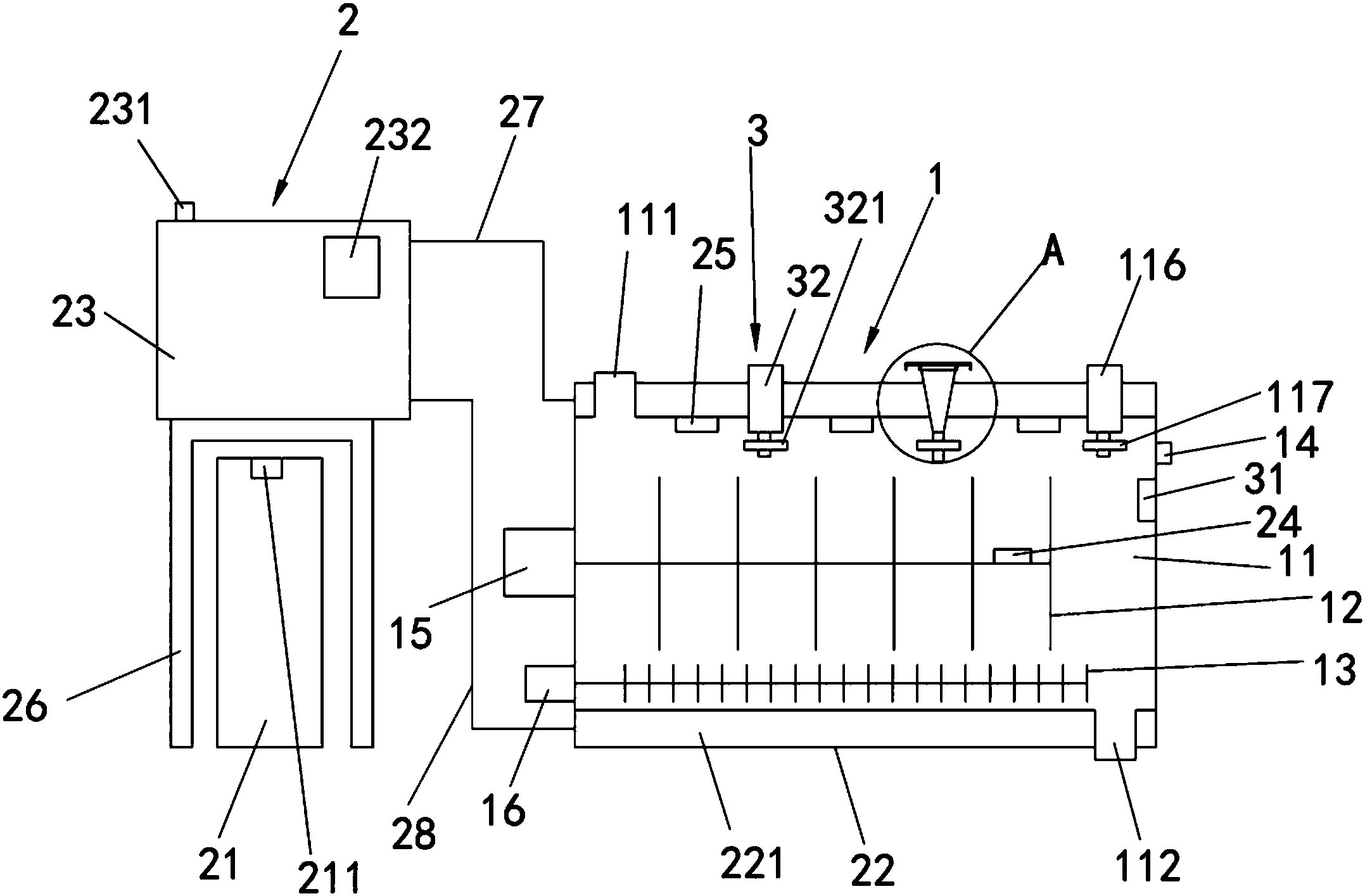

1.一种生活污泥厌氧反应培育有机营养土系统，其特征在于：由污泥厌氧消化装置(1)、温度监测调节装置(2)、PH监测调整装置(3)以及成品粉碎混合装置(4)组成，其中：
所述污泥厌氧消化装置(1)包括横向设置的发酵罐体(11)、设于所述发酵罐体(11)内的第一搅拌桨(12)、设于所述发酵罐体(11)内的第二搅拌桨(13)以及控制器(14)，所述发酵罐体(11)的顶部设有进泥口(111)，所述发酵罐体(11)的底部设有出泥口(112)，所述第一搅拌桨(12)沿所述发酵罐体(11)轴线设置，所述第二搅拌桨(13)平行于所述第一搅拌桨(12)且位于所述发酵罐体(11)底部，所述第二搅拌桨(13)为螺旋形，且带动所述发酵罐体(11)内底部远离所述出泥口(112)处的污泥向所述出泥口(112)方向运动，带动所述第一搅拌桨(12)转动的第一电机(15)、带动所述第二搅拌桨(13)转动的第二电机(16)分别与所述控制器(14)电连接;
所述温度监测调节装置(2)包括导热炉(21)、第一水箱(22)、第二水箱(23)、设置在所述第一搅拌桨(12)上的第一温度感应器(24)、以及设置在所述发酵罐体(11)内壁上的多个第二温度感应器(25)，所述第一水箱(22)包裹在所述发酵罐体(11)外壁且与所述发酵罐体(11)外壁之间形成加热腔(221)，所述第二水箱(23)与所述第一水箱(22)之间形成循环回路，所述导热炉(21)通过沼气对所述第二水箱(23)进行加热，所述第二水箱(23)顶部设有泄气阀(231);
所述PH监测调整装置(3)包括PH监测传感器(31)、装有碱性调节剂的PH调节箱(32)，所述PH调节箱(32)的开口处设有第一控制阀(321)，所述第一控制阀(321)与所述PH监测传感器(31)均与所述控制器(14)电连接;
所述成品粉碎混合装置(4)包括粉碎机(41)以及放置在地秤(42)上的混合室(43)，所述粉碎机(41)的进料口(411)与所述出泥口(112)连接，所述粉碎机(41)的出料口(412)与所述混合室(43)连接，所述混合室(43)顶部设有配料口(431)，所述混合室(43)内设有第三搅拌桨(432)，所述第三搅拌桨(432)竖直设置。
2.根据权利要求1所述的一种生活污泥 厌氧反应培育有机营养土系统，其特征在于：所述第二水箱(23)下方设有支撑架(26)，所述导热炉(21)位于所述支撑架(26)内，所述第二水箱(23)位于所述第一水箱(22)的上方，所述第二水箱(23)的上端与所述第一水箱(22)的上端之间通过第一管道(27)连接，所述第二水箱(23)的下端与所述第一水箱(22)的下端通过第二管道(28)连接，所述第二水箱(23)内设置有抽水泵(232)，所述抽水泵(232)通过所述第二管道(28)连通所述第一水箱(22)，所述抽水泵(232)与所述控制器(14)电连接。
3.根据权利要求2所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述发酵罐体(11)上设有重金属调节箱(113)，所述重金属调节箱(113)位于所述发酵罐体(11)的顶部，所述重金属调节箱(113)内装有氧化钙粉，所述重金属调节箱(113)的开口处设有第二控制阀(114)，所述第二控制阀(114)与所述控制器(14)电连接。
4.根据权利要求3所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述重金属调节箱(113)呈圆锥体状，且为透明材料制成，所述重金属调节箱(113)顶部设有盖板(115)，所述盖板(115)设有与所述重金属调节箱(113)安装的第一下沿(1151)、以及位于所述第一下沿(1151)外侧的第二下沿(1152)。
5.根据权利要求4所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述发酵罐体(11)上还设有混合菌种存储箱(116)，所述混合菌种存储箱(116)位于所述发酵罐体(11)的顶部，且位于远离所述进泥口(111)的一侧，所述混合菌种存储箱(116)的开口处设有第三控制阀(117)，所述第三控制阀(117)与所述控制器(14)电连接。
6.根据权利要求5所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述进料口(411)与所述出泥口(112)之间的污泥通过第一传送带(5)传送，所述粉碎机(41)与所述混合室(43)之间的污泥通过第二传送带(6)传送。
7.根据权利要求6所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述导热炉(21)上设有用于控制沼气流速的流量控制阀(211)，所述流量控制与所述控制器(14)电连接。
8.根据权利要求7所述的一种生活污泥厌氧反应培育有机营养土系统，其特征在于：所述进泥口(111)为圆锥状开口结构，并连接有铰接的封板。
说明书
一种生活污泥厌氧反应培育有机营养土系统
技术领域
本实用新型涉及环境处理技术领域，更具体地说，它涉及一种生活污泥厌氧反应培育有机营养土系统。
背景技术
城市污水厂脱水污泥是城市污水厂处理废水所产生的固态废弃物。随着我国在建污水厂数目的增加，污泥产量仍会增加。城市污泥中含大量有机质及N、P和K等植物所需营养元素，污泥发酵处理后用作蔬菜基质是实现此类固体废弃物减量化，无害化和资源化的有效途径。通常采用的露天的好氧发酵，空气污染较大，采用先进的发酵仓工艺则需投入大量设备和动力，相对于好氧发酵所产生的营养土而言处理成本较高。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种生活污泥厌氧反应培育有机营养土系统，其具有实现污泥无害化、资源化的特点。
为实现上述目的，本实用新型提供了如下技术方案：
一种生活污泥厌氧反应培育有机营养土系统，由污泥厌氧消化装置、温度监测调节装置、PH监测调整装置以及成品粉碎混合装置组成，其中：
所述污泥厌氧消化装置包括横向设置的发酵罐体、设于所述发酵罐体内的第一搅拌桨、设于所述发酵罐体内的第二搅拌桨以及控制器，所述发酵罐体的顶部设有进泥口，所述发酵罐体的底部设有出泥口，所述第一搅拌桨沿所述发酵罐体轴线设置，所述第二搅拌桨平行于所述第一搅拌桨且位于所述发酵罐体底部，所述第二搅拌桨为螺旋形，且带动所述发酵罐体内底部远离所述出泥口处的污泥向所述出泥口方向运动，带动所述第一搅拌桨转动的第一电机、带动所述第二搅拌桨转动的第二电机分别与所述控制器电连接;
所述温度监测调节装置包括导热炉、第一水箱、第二水箱、设置在所述第一搅拌桨上的第一温度感应器、以及设置在所述发酵罐体内壁上的多个第二温度感应器，所述第一水箱包裹在所述发酵罐体外壁且与所述发酵罐体外壁之间形成加热腔，所述第二水箱与所述第一水箱之间形成循环回路，所述导热炉通过沼气对所述第二水箱进行加热，所述第二水箱顶部设有泄气阀;
所述PH监测调整装置包括PH监测传感器、装有碱性调节剂的PH调节箱，所述PH调节箱的开口处设有第一控制阀，所述第一控制阀与所述PH监测传感器均与所述控制器电连接;
所述成品粉碎混合装置包括粉碎机以及放置在地秤上的混合室，所述粉碎机的进料口与所述出泥口连接，所述粉碎机的出料口与所述混合室连接，所述混合室顶部设有配料口，所述混合室内设有第三搅拌桨，所述第三搅拌桨竖直设置。
通过采用上述技术方案，将生活污泥运输至发酵罐体内，通过第一搅拌桨对污泥进行搅拌，通过PH监测传感器可以实时获知污泥的PH值，并通过控制器开启和关闭第一控制阀，从而调节污泥的PH值，提高污泥的发酵效果，通过导热炉实现对污泥的加热，实现整个污泥的发酵以及干燥，通过粉碎机对污泥进行粉碎处理，并将粉碎后的污泥运输至混合室内，地秤的设置可以清晰地知道混合室内污泥的总重量，根据污泥的重量，从而可以从配料口按比例加入脱硫石膏以及褐煤，实现有机营养土的配制。
进一步地，所述第二水箱下方设有支撑架，所述导热炉位于所述支撑架内，所述第二水箱位于所述第一水箱的上方，所述第二水箱的上端与所述第一水箱的上端之间通过第一管道连接，所述第二水箱的下端与所述第一水箱的下端通过第二管道连接，所述第二水箱内设置有抽水泵，所述抽水泵通过所述第二管道连通所述第一水箱，所述抽水泵与所述控制器电连接。
通过采用上述技术方案，通过第一管道、第二管道以及抽水泵实现第一水箱与第二水箱之间的循环回路，导热炉设置在第二水箱的正下方，并通过利用污泥厌氧消化反应产生的沼气对第二水箱进行加热，可以起到合理利用资源并减少因为需要储存大量沼气增加的设备成本，将第二水箱设置在第一水箱上方，第一水箱内加热的介质因为重力作用自动流向加热腔内，通过控制抽水泵的抽水速度，实现第一水箱与第二水箱之间的水源流动速度，改变热传递效率。
进一步地，所述发酵罐体上设有重金属调节箱，所述重金属调节箱位于所述发酵罐体的顶部，所述重金属调节箱内装有氧化钙粉，所述重金属调节箱的开口处设有第二控制阀，所述第二控制阀与所述控制器电连接。
通过采用上述技术方案，根据污泥的实际重金属含量，可以通过控制器开启第二控制阀向发酵罐体内加入氧化钙，对污泥进行重金属钝化，减少后续使用的污泥对环境的危害，比较好的实现了自动向发酵罐体内加入氧化钙的效果，同时通过第二控制阀也能够更好的控制加入氧化钙的加入量，使得整个过程可控以及有序。
进一步地，所述重金属调节箱呈圆锥体状，且为透明材料制成，所述重金属调节箱顶部设有盖板，所述盖板设有与所述重金属调节箱安装的第一下沿、以及位于所述第一下沿外侧的第二下沿。
通过采用上述技术方案，由于氧化钙遇水即会发生反应，因此通过盖板的第一下沿实现与重金属调节箱顶部之间的密封连接，第二下沿的设置可以防止下雨天的水滴从第一下沿的细缝处进入到重金属调节箱中，可以更好地起到密封重金属调节箱的效果。
进一步地，所述发酵罐体上还设有混合菌种存储箱，所述混合菌种存储箱位于所述所述发酵罐体的顶部，且位于远离所述进泥口的一侧，所述混合菌种存储箱的开口处设有第三控制阀，所述第三控制阀与所述控制器电连接。
通过采用上述技术方案，根据污泥厌氧消化反应对菌剂的要求，可以实现按比例放入需要的菌种，方便在后续整个过程中，通过控制器开启和关闭第三控制阀向发酵罐体内加入定量的菌种，方便操作，用量精确。
进一步地，所述进料口与所述出泥口之间的污泥通过第一传送带传送，所述粉碎机与所述混合室之间的污泥通过第二传送带传送。
通过采用上述技术方案，第一传送带与第二传送带的设置，使得污泥在发酵、粉碎以及混合制成有机营养土的过程中，可以实现污泥全自动的运输。
进一步地，所述导热炉上设有用于控制沼气流速的流量控制阀，所述流量控制与所述控制器电连接。
通过采用上述技术方案，在整个加热过程中，根据第一温度感应器与第二温度感应器反馈到的不同位置处的污泥温度，不仅可以通过控制器控制抽水泵的抽取速度改变发酵罐体收到的热传递，也可以通过改变沼气的流速，从而改变导热炉对第二水箱的加热效果，改变第二水箱内介质的温度从而改变发酵罐体内的污泥温度，使得对温度的调节更加的方便与多样性。
进一步地，所述进泥口为圆锥状开口结构，并连接有铰接的封板。
通过采用上述技术方案，设置圆锥状的进泥口可以更加方便地将污泥运输至发酵罐体内。
综上所述，本实用新型具有以下有益效果：
通过在发酵罐体内设置通过控制器开启和关闭的重金属调节箱、混合菌种存储箱、PH监测传感器、PH调节箱、第一温度感应器以及第二温度感应器，可以起到通过控制器实现对污泥进行重金属钝化、发酵、干燥等一系列自动操作。
