申请日2017.12.28
公开(公告)日2018.08.21
IPC分类号C02F1/00
摘要
本实用新型提供一种造纸设备水处理填料装置，包括铭牌、密封盖、过滤网、防护盒、固定块、电动伸缩杆、连接杆以及清洁毛刷，所述铭牌安装在填料塔本体前端面，所述密封盖安装在通孔左端面，所述密封盖通过膨胀螺栓与填料塔本体相固定，所述过滤网安装在填料塔本体内部，该设计解决了原有填料塔过滤网拆卸不方便的问题，所述防护盒安装在铭牌外表面，所述固定块安装在防护盒前端面顶部位置，所述电动伸缩杆安装在固定块内部，所述连接杆安装在电动伸缩杆下端面，所述清洁毛刷安装在连接杆下端面，该设计解决了原有填料塔铭牌没有防护功能的问题，本实用新型结构合理，便于操作，功能性强，稳定性好，可靠性高。
权利要求书

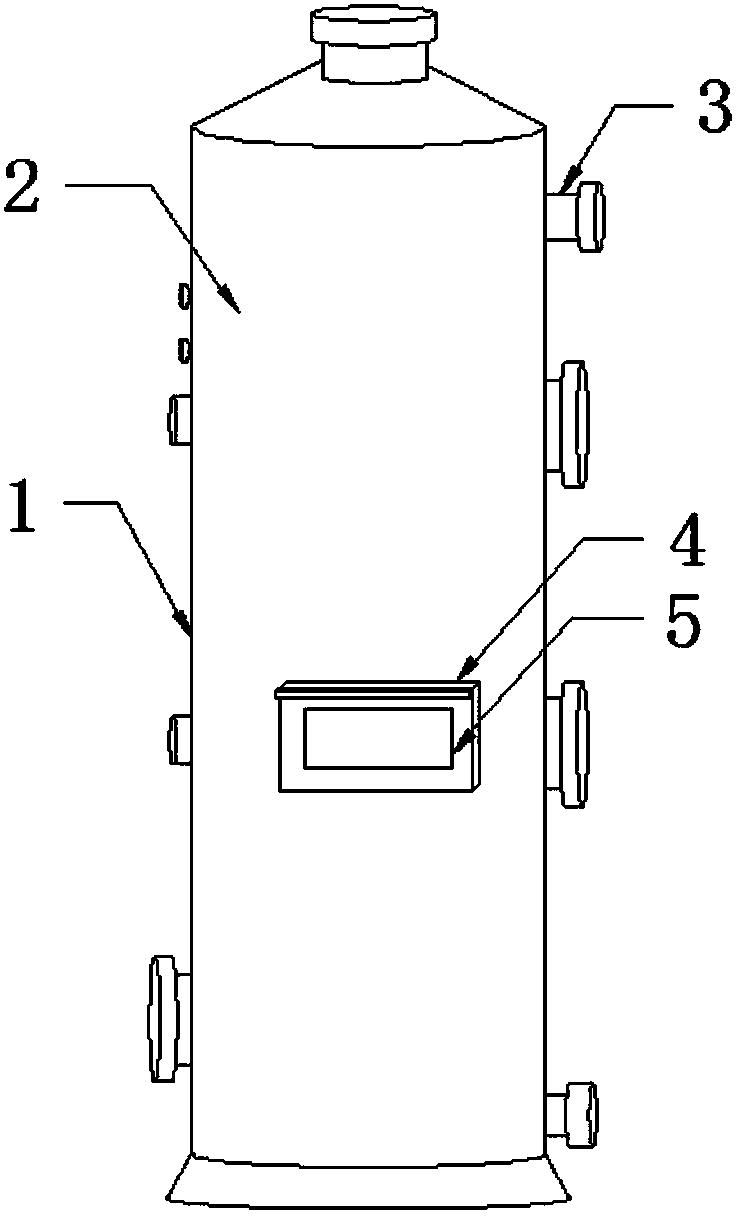

1.一种造纸设备水处理填料装置，包括填料塔本体、过滤机构、液体入口、防护机构以及铭牌，其特征在于：所述过滤机构设置在填料塔本体内部，所述液体入口安装在填料塔本体环形侧面，所述铭牌安装在填料塔本体前端面，所述防护机构设置在铭牌外表面;
所述过滤机构包括通孔、密封塞、密封盖、凹槽以及过滤网，所述通孔开设在填料塔本体环形侧面，所述密封塞安装在通孔内部，所述密封盖安装在通孔左端面，所述密封盖通过膨胀螺栓与填料塔本体相固定，所述凹槽开设在填料塔本体内右壁上，所述过滤网安装在填料塔本体内部;
所述防护机构包括防护盒、固定块、电动伸缩杆、连接杆、清洁毛刷、伸出开关以及缩回开关，所述防护盒安装在铭牌外表面，所述固定块安装在防护盒前端面顶部位置，所述电动伸缩杆安装在固定块内部，所述连接杆安装在电动伸缩杆下端面，所述清洁毛刷安装在连接杆下端面，所述伸出开关安装在防护盒左端面，所述缩回开关安装在伸出开关上侧。
2.根据权利要求1所述的一种造纸设备水处理填料装置，其特征在于：所述过滤网左端面设有拉手。
3.根据权利要求1所述的一种造纸设备水处理填料装置，其特征在于：所述通孔直径大于过滤网直径。
4.根据权利要求1所述的一种造纸设备水处理填料装置，其特征在于：所述防护盒前端面由透明玻璃构成。
5.根据权利要求1所述的一种造纸设备水 处理填料装置，其特征在于：所述清洁毛刷与防护盒前端面透明玻璃相贴合。
6.根据权利要求1所述的一种造纸设备水处理填料装置，其特征在于：所述电动伸缩杆通过导线与伸出开关和缩回开关相连接。
说明书
一种造纸设备水处理填料装置
技术领域
本实用新型是一种造纸设备水处理填料装置，属于水处理填料设备领域。
背景技术
填料塔是塔设备的一种，塔内填充适当高度的填料，以增加两种流体间的接触表面，例如应用于气体吸收时，液体由塔的上部通过分布器进入，沿填料表面下降，气体则由塔的下部通过填料孔隙逆流而上，与液体密切接触而相互作用，结构较简单，检修较方便，是造纸厂水处理常见的设备。
现有技术中，填料塔依然存在着许多不足之处，液体在通过液体入口流入填料塔时没有过滤固态漂浮物的功能，会造成堵塞，且过滤网安装不方便，现有的填料塔铭牌通常没有防护功能，铭牌上记载的相关型号等内容容易被腐蚀，填料塔在发生故障时，使用人员不能及时的根据型号等关键信息做出处理，所以现有的填料塔已无法满足人们的需要，急需一种造纸设备水处理填料装置来解决上述出现的问题。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种造纸设备水处理填料装置，以解决上述背景技术中提出的问题，本实用新型结构合理，便于操作，功能性强，稳定性好，可靠性高。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种造纸设备水处理填料装置，包括填料塔本体、过滤机构、液体入口、防护机构以及铭牌，所述过滤机构设置在填料塔本体内部，所述液体入口安装在填料塔本体环形侧面，所述铭牌安装在填料塔本体前端面，所述防护机构设置在铭牌外表面，所述过滤机构包括通孔、密封塞、密封盖、凹槽以及过滤网，所述通孔开设在填料塔本体环形侧面，所述密封塞安装在通孔内部，所述密封盖安装在通孔左端面，所述密封盖通过膨胀螺栓与填料塔本体相固定，所述凹槽开设在填料塔本体内右壁上，所述过滤网安装在填料塔本体内部，所述防护机构包括防护盒、固定块、电动伸缩杆、连接杆、清洁毛刷、伸出开关以及缩回开关，所述防护盒安装在铭牌外表面，所述固定块安装在防护盒前端面顶部位置，所述电动伸缩杆安装在固定块内部，所述连接杆安装在电动伸缩杆下端面，所述清洁毛刷安装在连接杆下端面，所述伸出开关安装在防护盒左端面，所述缩回开关安装在伸出开关上侧。
进一步地，所述过滤网左端面设有拉手。
进一步地，所述通孔直径大于过滤网直径。
进一步地，所述防护盒前端面由透明玻璃构成。
进一步地，所述清洁毛刷与防护盒前端面透明玻璃相贴合。
进一步地，所述电动伸缩杆通过导线与伸出开关和缩回开关相连接。
本实用新型的有益效果：本实用新型的一种造纸设备水处理填料装置，因本实用新型添加了通孔、密封塞、密封盖、凹槽以及过滤网，该设计方便了使用人员装卸过滤网，且过滤了固态漂浮物，避免了固态漂浮物下落造成堵塞，解决了原有填料塔过滤网拆卸不方便的问题，提高了本实用新型的过滤效果。
因本实用新型添加了防护盒、固定块、电动伸缩杆、连接杆、清洁毛刷、伸出开关以及缩回开关，该设计避免了铭牌受到腐蚀造成关键信息丢失，提高了铭牌的使用寿命，且方便了透明玻璃的清洁，解决了原有填料塔铭牌没有防护功能的问题，提升了铭牌的防护功能。
因过滤网左端面设有拉手，该设计便于使用人员通过拉手移动过滤网，因通孔直径大于过滤网直径，该设计便于装卸过滤网，因防护盒前端面由透明玻璃构成，该设计便于使用人员查看铭牌，因清洁毛刷与防护盒前端面透明玻璃相贴合，该设计提高了清洁效果，本实用新型结构合理，便于操作，功能性强，稳定性好，可靠性高。
